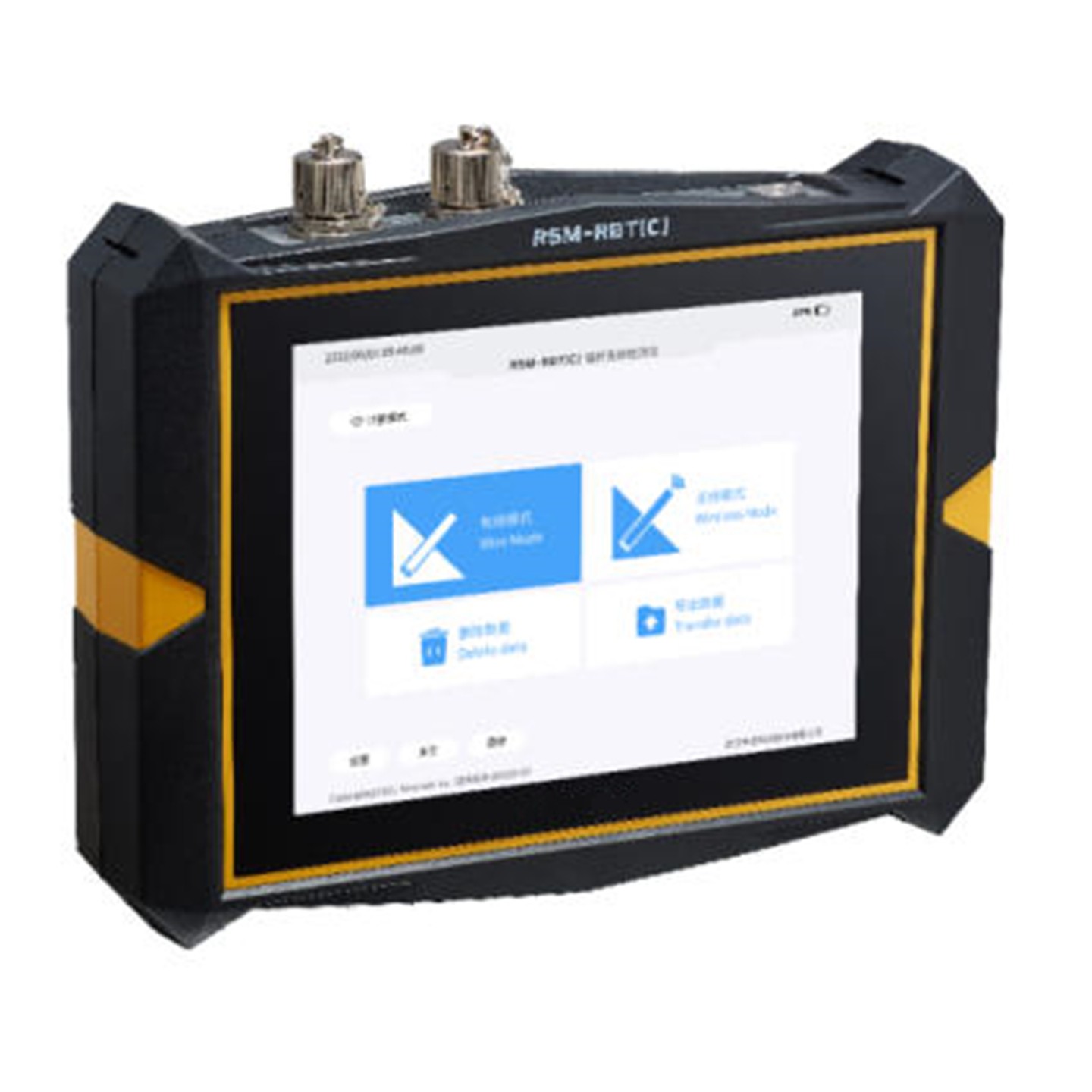

锚杆无损检测仪 (标准版) 型号:ZX/RSM-RBT(C)库号：M411762
midwest-group 产品用途： 锚杆（索）长度检测 锚杆锚固密实度检测 锚杆锚固缺陷位置检测 符合规范： 《水电水利工程物探规程》(DL/T5010-2005) 《锚杆锚固质量无损检测技shu规程》(JGJ/T 182-2009) 《水电水利工程锚杆无损检测规程》(DL/T 5424-2009) 《岩土锚杆与pen射混凝土支护工程技shu规范》(GB50086-2015) 《水电水利工程锚索施工质量无损检测规程》(DL/T 5820-2021) 特点： 1、支持无线采集，无线传输距离可达100米； 2、采用瞬时浮点放大技shu，兼顾强、弱信号的不失真采集； 3、可用于检测锚杆及锚索的长度，也可用于锚杆锚固密实度及锚固缺陷位置的检测； 4、配备全新自研磁振源，保障采集信号质量； 5、可实现现场多锤叠加，信号平均，实时保存分析结果； 6、采样间隔可手动调节，信号时程曲线可任意压缩、展开； 7、现场分析实现指数放大倍数调整； 8、现场分析可计算锚杆长度，测试结果到毫米级； 9、实时监控无线上传，支持4G、WiFi传输方式，实现云检测； 10、9mm DA容量电池，电池可拆卸； 11、内置4G模块，可实现软件在线一键升JI； 12、工业JI电容触摸屏，触感柔和，操作流畅，适应强光环境； 13、机身采用工程塑胶ABS+PC、耐高温阻燃材料，抗冲击性能高； 14、软件新升JI，操控界面友好、便捷。 性能指标： RSM-RBT(C)锚杆无损检测仪 机壳 工程塑料 操控模式 电容触摸屏 显示方式 8.4寸液晶显示屏 分辨率：800×600 主控系统 低功耗嵌入式系统 主频≥1GHz 内存：1G 存储模式 电子硬盘 16G 采集器带宽 2Hz~50000Hz 数据导出 USB AD精度 24位 数据上传 4G/Wifi 浮点放大倍数 1~100 供电模式 可拆卸锂电池 系统噪声电压 ＜100μV 工作时长 大于6小时 采样间隔 1-1000μs 通 道 数 2 采样长度 0.5k、1k、2k、4k、8k 采集方式 单点、连续双模采样 触发电平 7档可调 测试范围 锚杆：可达20m 锚索：可达60m 外形尺寸 265×200×56mm 长度分辨率 可达≥3mm 重量 2kg RSM-RBW(A)无线采集模块 机壳 工程塑料 外形尺寸 140×95×42mm 供电模式 内置锂电池 传输距离 100m 传输模式 无线传输 重量 0.5kg RSM-CS2磁振源 激振时间间隔 ≥0.2s 瞬JIAN功率 ≤20kW 供电模式 内置锂电池 工作时长 72小时 外形设计 枪形 重量 0.6kg 标配版配置： 序号 名称 数量 规格型号 1 锚杆无损检测仪 1 RSM-RBT(C) 2 锚杆无线采集模块 1 RSM-RBW(A) 3 磁振源 1 RSM-CS2 4 压电型加速度传感器及连接线缆 2 LC0138TY pdi 4 芯 5m 5 激振锤 1 锚杆 6 黄色手提箱 1 280E 7 电源充电器 3 8.4V 5a 8 仪器背带 1 9 工具包 1 内含U盘、卷尺、电池安装扳手、SIM卡托套装 10 无线采集模块便携背包 1 中西集团
|
