气压高度计 型号:FH977-FAS-3库号：M73337

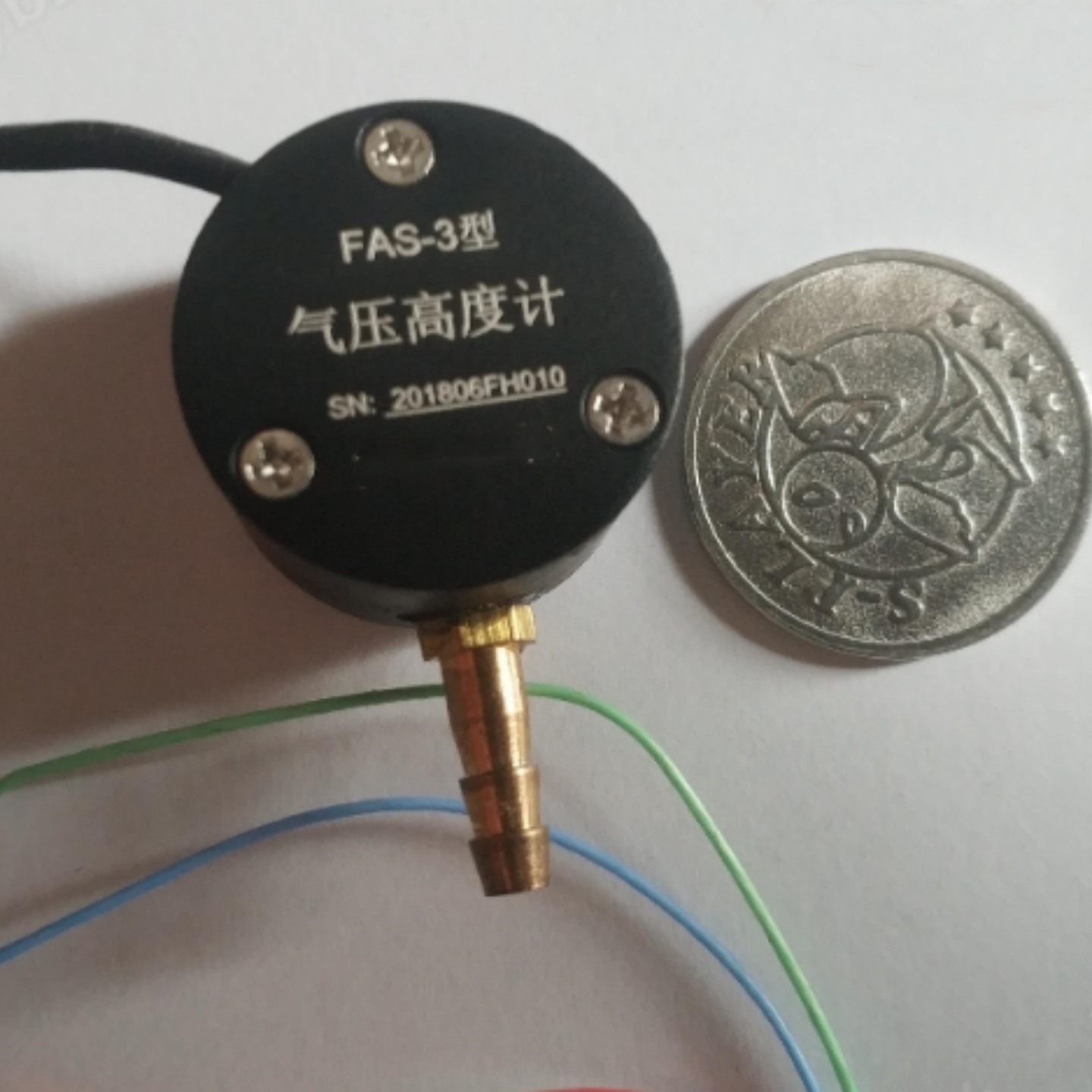

气压高度计FAS-3

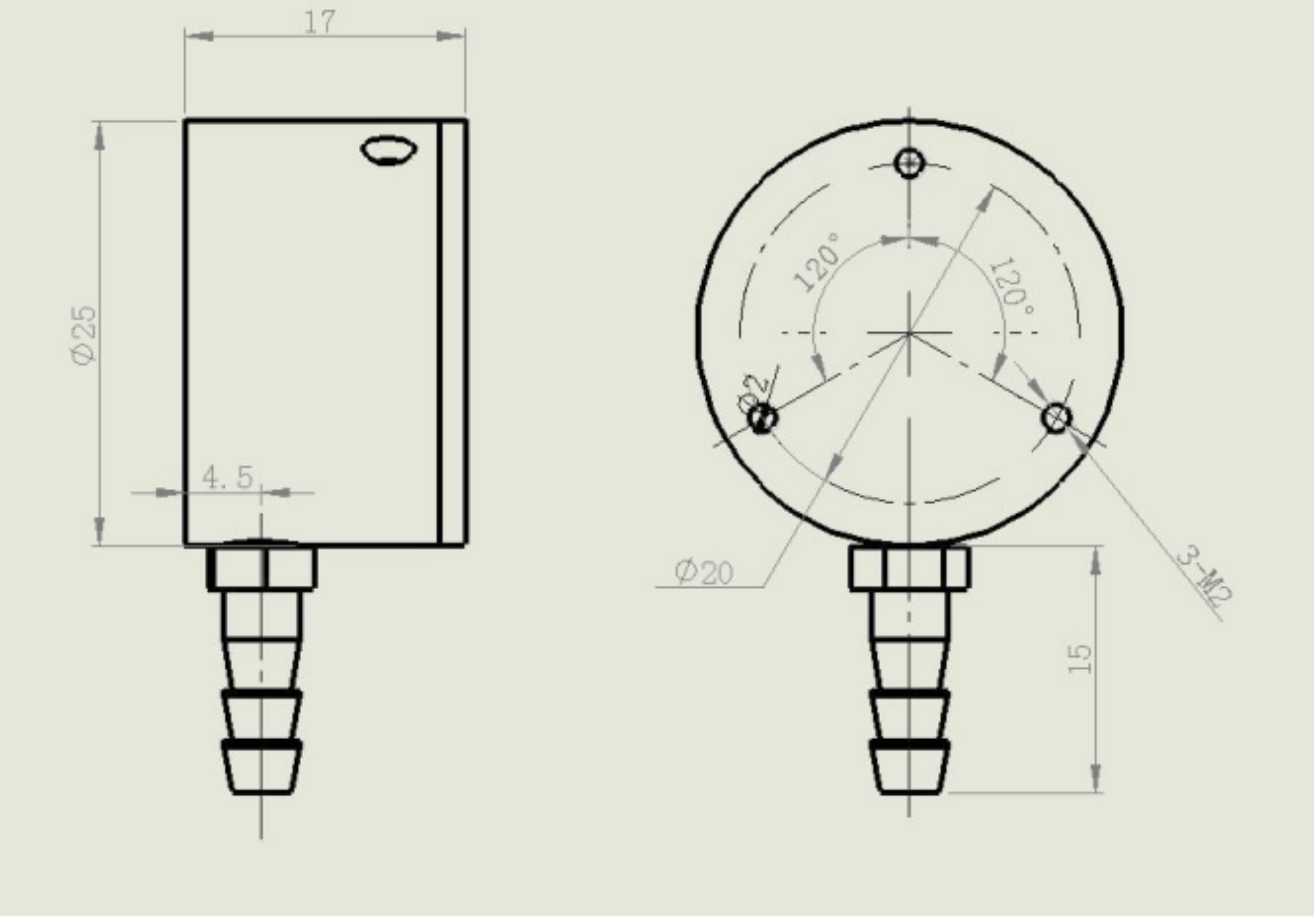

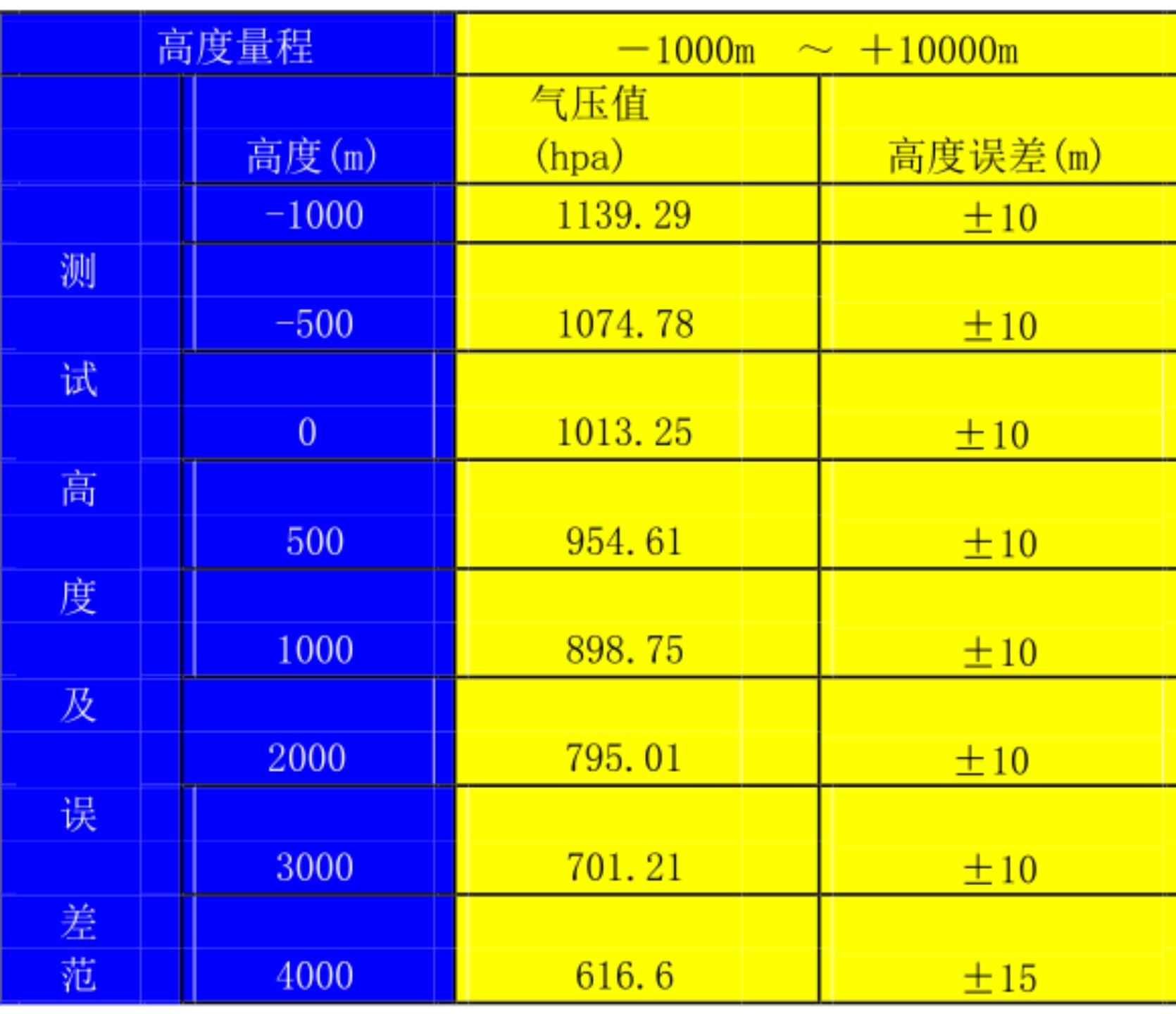

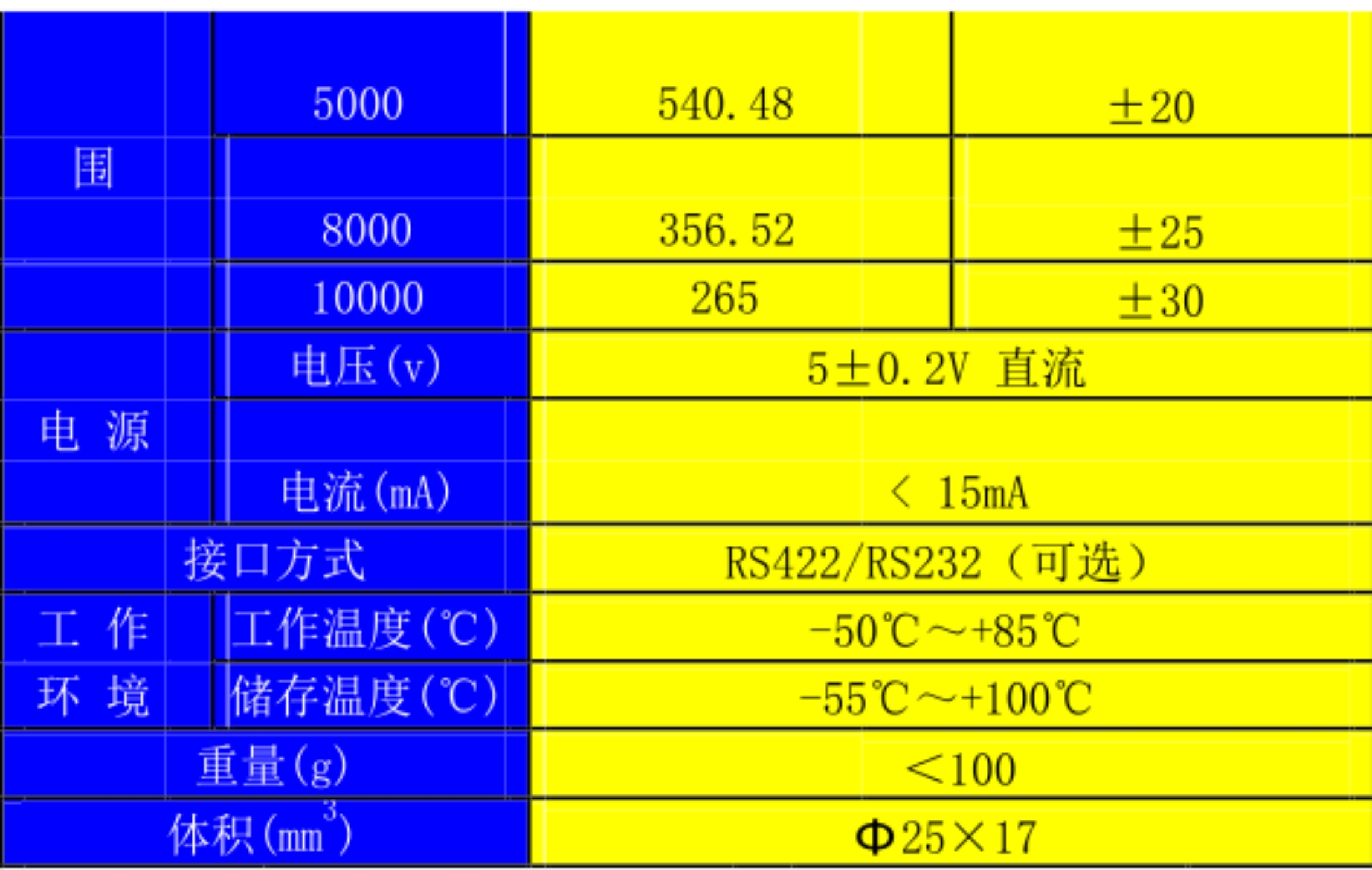

FAS-3 型气压高度计使用说明 一、产品特点 1、数字式输出 2、适应温度范围宽、有互换性 4、抗潮湿、抗冲击、抗震动性能 二、产品描述 本产品用于测量海拔高度的气压高度计。选用高精度压力传感器，采用性能 MCU 对检测数据进行分析、处理、计算，并在全工作温度范围（ -50℃～+85℃）对检测信号进行温度补*偿，*终得到的高度信号经过 RS422/RS232（可选）接口输出。 三、应用 1、惯性导航系统 2、海拔高度测量仪器 四、指标 1. 高度量程：－1000m ～ ＋10000m 2. 测量精度：－1000m ～ ＋5000m （±10米） 5000m ～ 10000m （±20米） 3. 电压：5±0.2V 直流 4. 电流：< 15mA 5. 输出：RS422/RS232（可选） 6. 工作温度：-55℃～+85℃ 7. 重量：＜100 8. 体积：Φ25×17 六、输出格式 波特率： 57600（可选定）， 1 位起始位、 8 位数据位、 1 位停止位，无奇偶校验位。输出刷新率： 25Hz。通电后产品自动输出数据，无须外部指令。 校验*方式采用 256 补码校验，即 0～4 字节的累加和的低 8 位为 0。 七、编码方式 高度数据实际为浮点数，采用如下编码方式后以 16 位二进制整数输出。 高度编码： 16 位高度编码数据=（高度值+1000）×65536÷12000 高度值单位： m（米）
|
