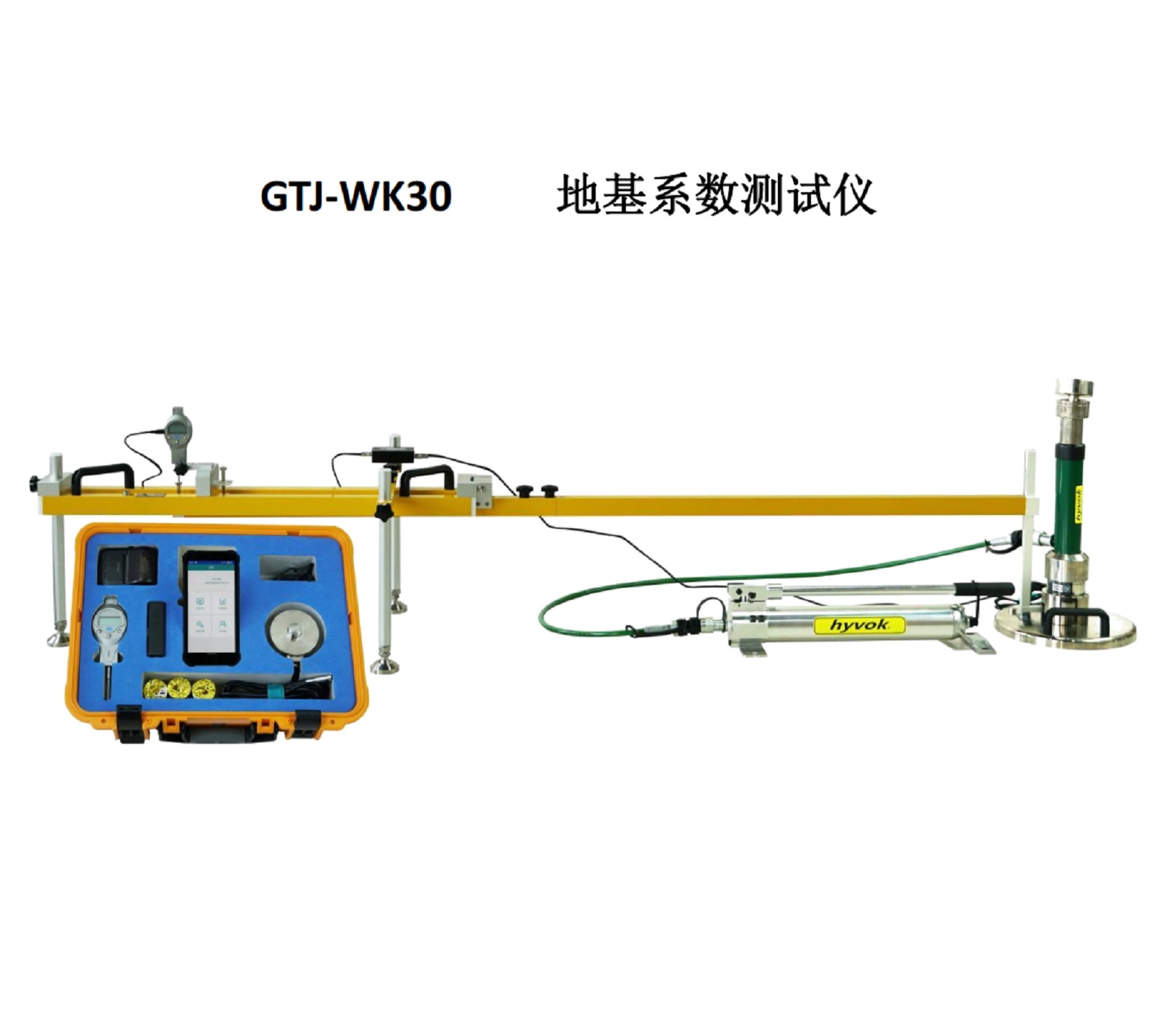

地基系数测试仪（无线型） 型号:GTJ-WK30库号：M411773

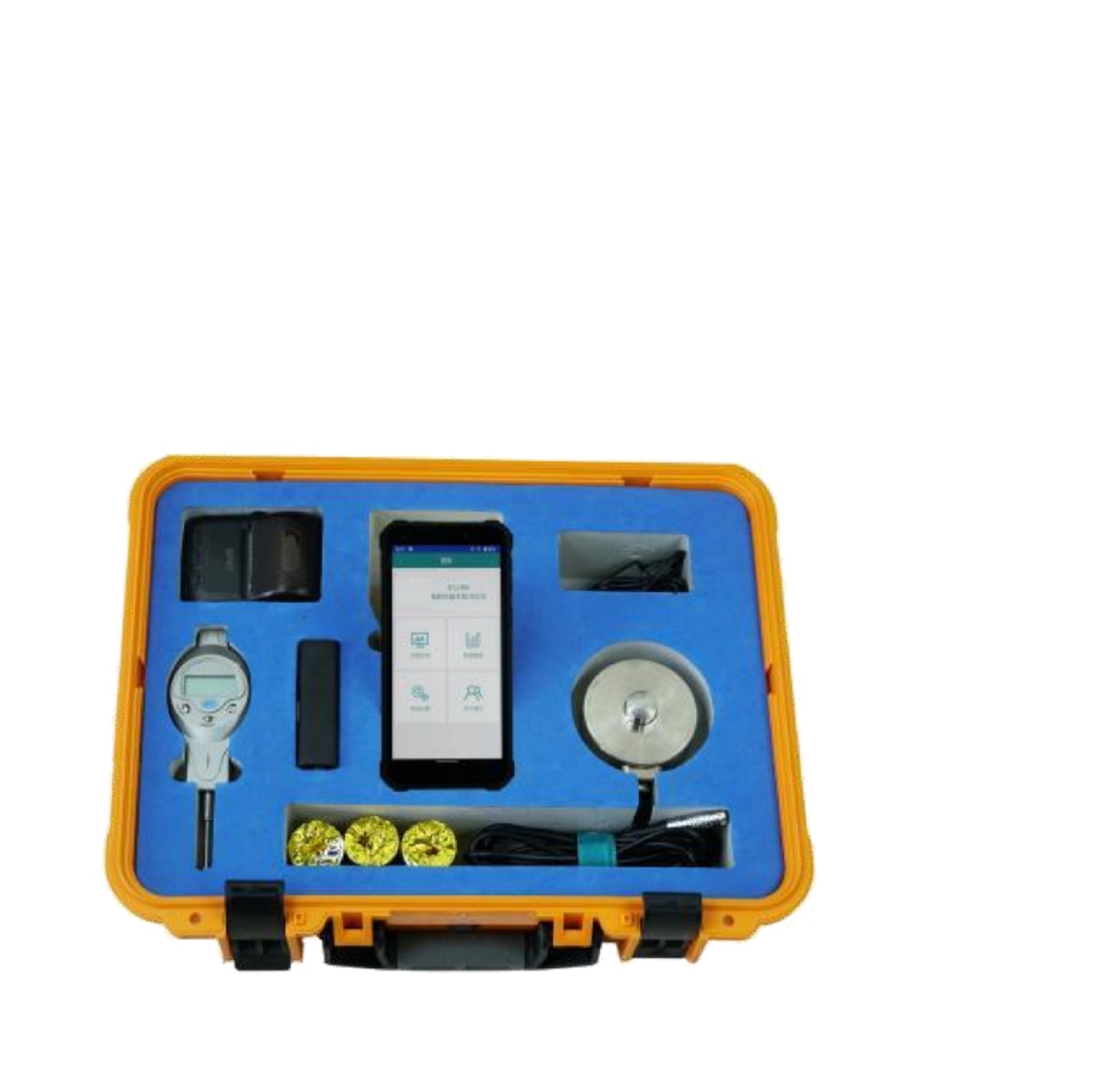

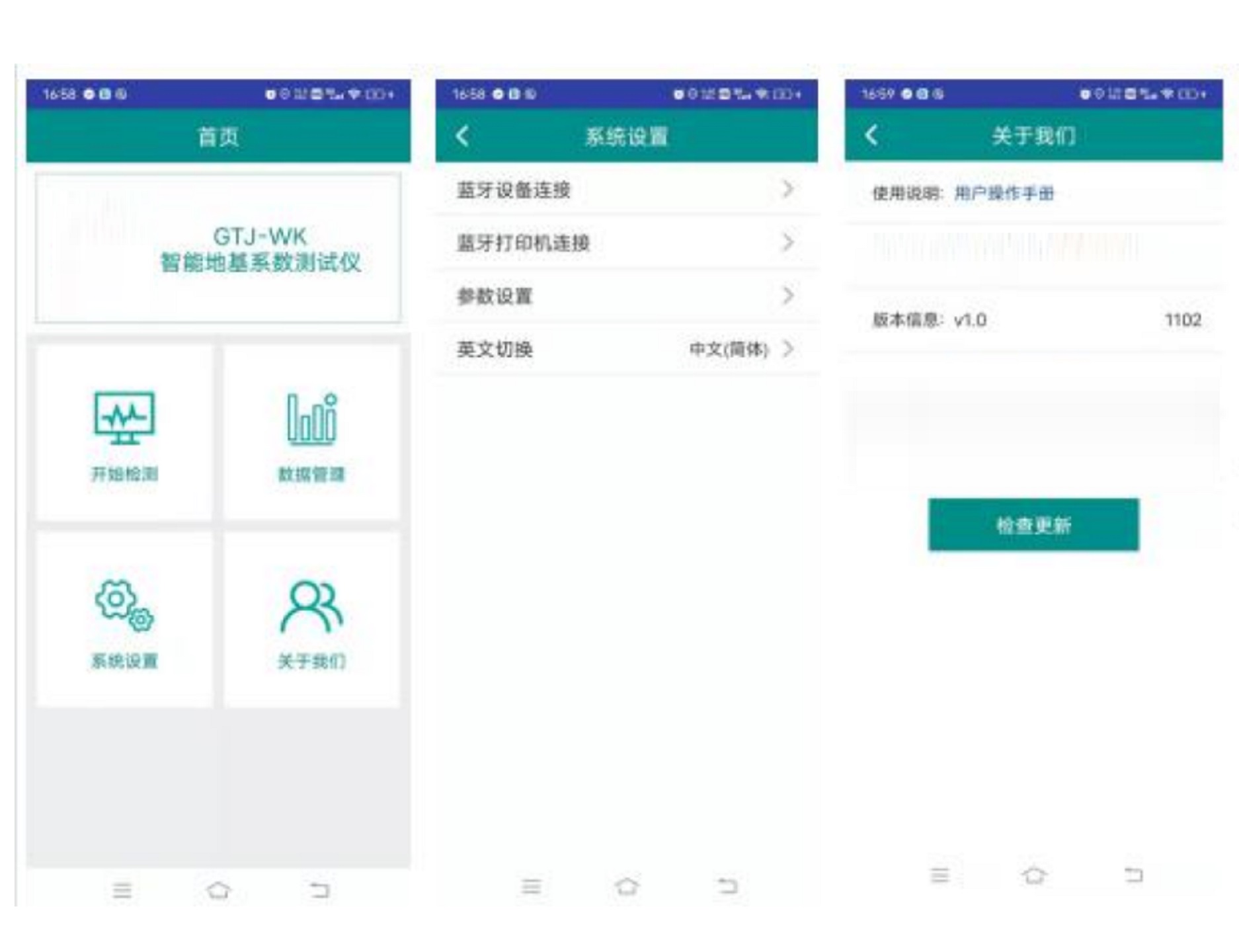

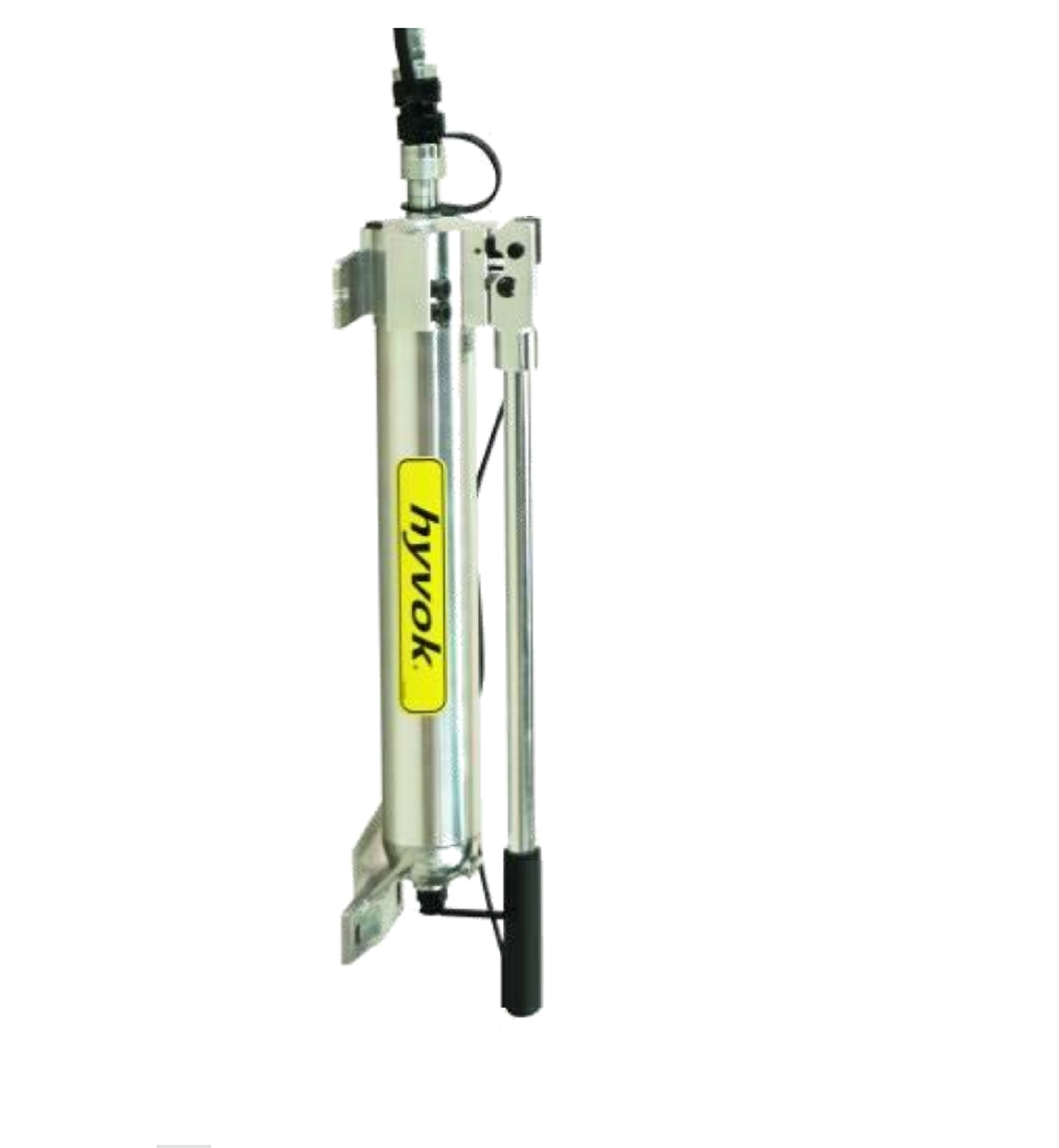

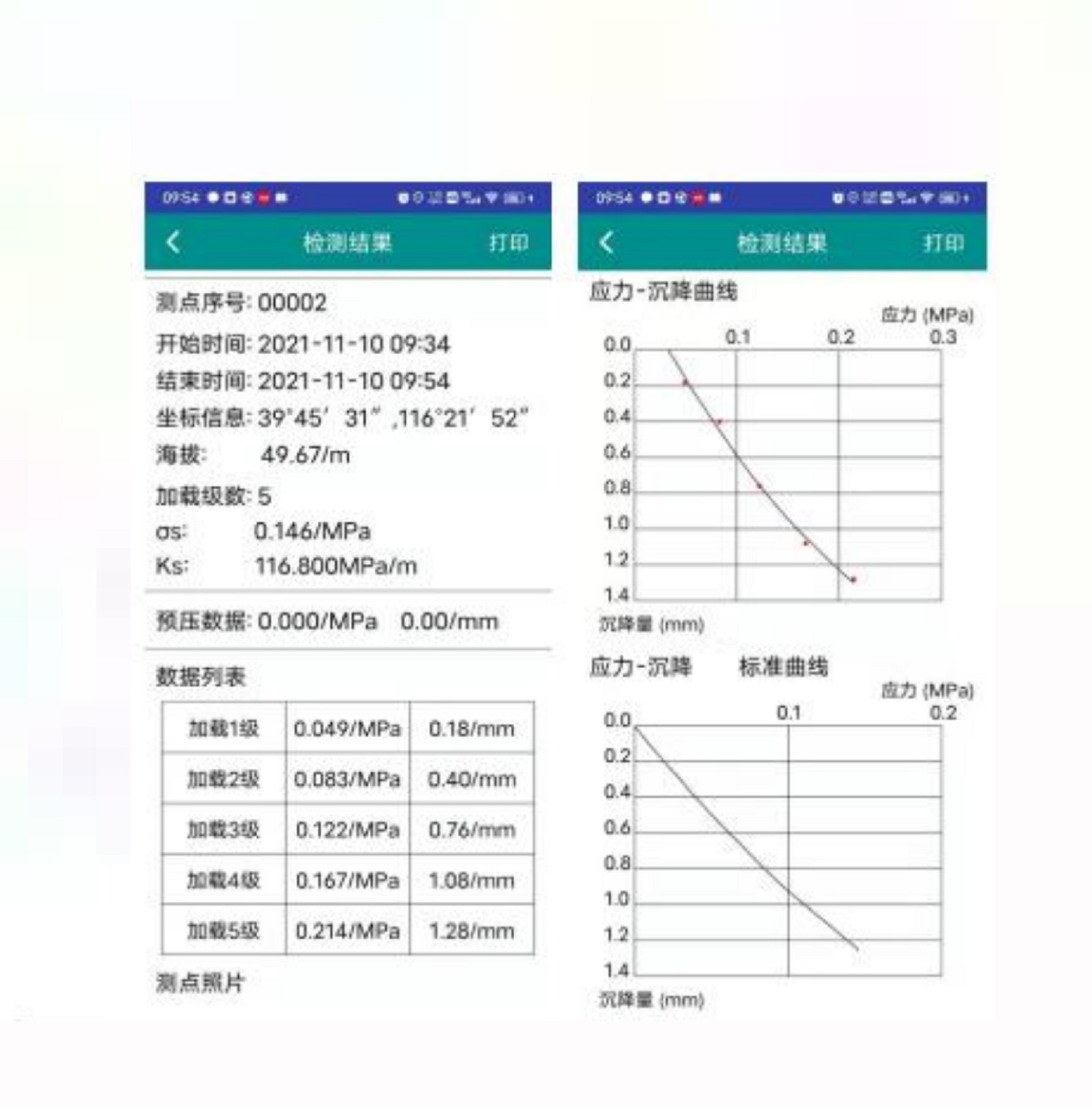

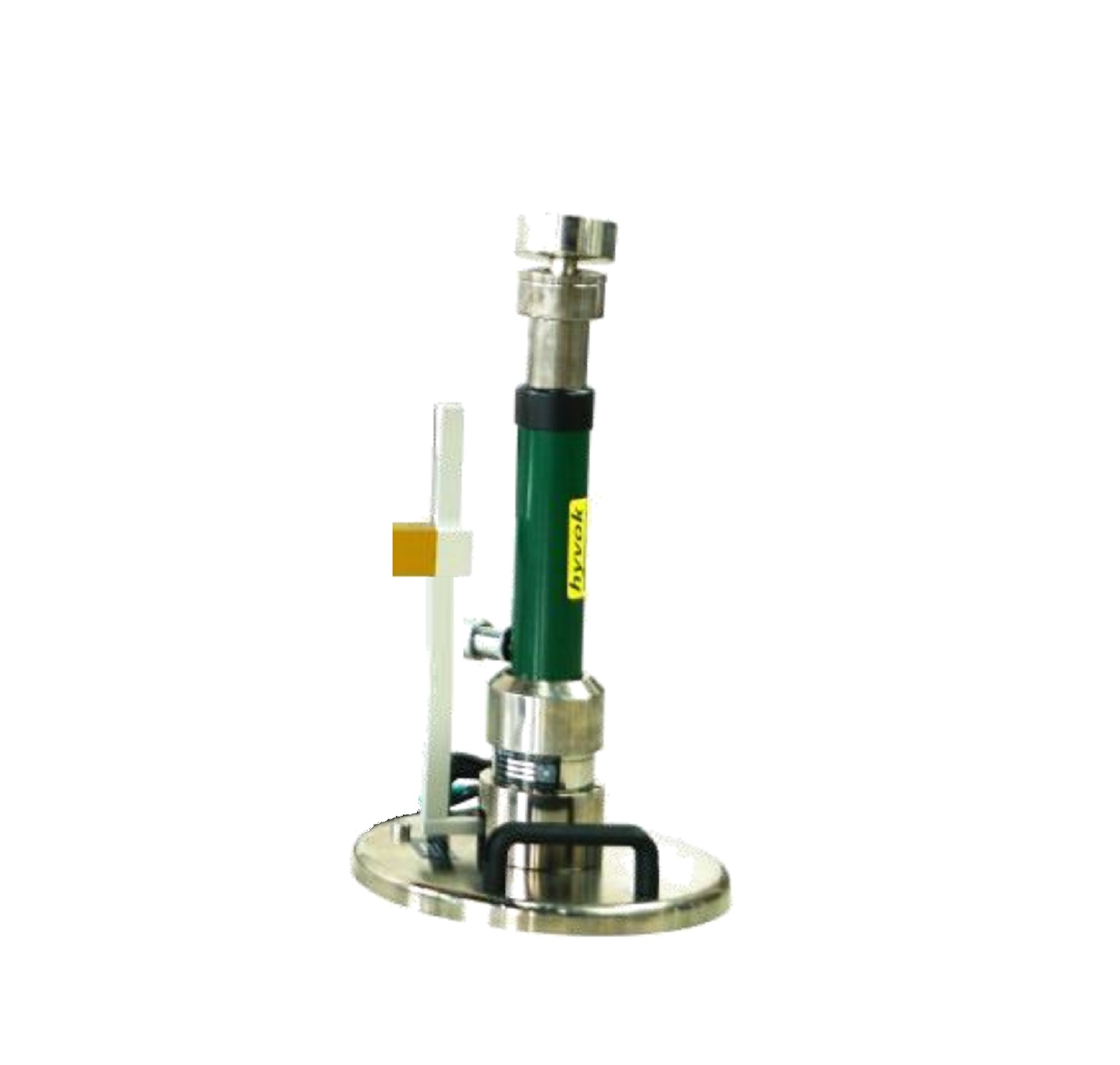

地基系数测试仪 型号：GTJ-WK30 用途概述 GTJ-WK30 地基系数测试仪适用于粗、细粒土和土填压实后的路基、基层等的地基系数的测试，也可用于计算均匀地基土的变形模量。测试地基土的应力与变形特性，确定铁路、公路路基、基层等的地基系数，该产品具备测试 K30、K40、K60 的功能。 适用标准 《铁路工程土工试验规程》（TB10102-2010） 《铁路路基工程施工质量验收标准》（TB10414-2018） 产品特点 1.无线终端数据处理方式，实现了数据无线采集、无线传输，并提供云传输端口可对接工程检测管理系统，为实现试验数据的实时采集、数据在线分析、大数据管理等提供的数据 2.采用进口传感器及部分元器件，试验数据； 3.采用进口油缸及手动泵，控压、稳压性能稳定； 4.GPS 定位；显示测试项目信息 5.位移采集装置采用加重型材，三点支撑式设计，抗震、防风，确保数据； 6.位移采集数据：荷载板中xin单点采集，数据客观、； 7.无线蓝牙微型打印机，现场直接打印数据以及现场照片，确保测试结果准确、客观； 8.直接显示荷载强度和沉降值，自动计算 K30、K40、K60 值，并显示压力与沉降曲线。 9.语音提示功能，操作便捷。 10.中英文界面自由切换，客户使用方便快捷。 参数 测试适用范围： 适用土壤类型：粒径不大于承载板直径 1/4 的各类土和土石混合填料 测试影响深*度：0～500mm 工作环境：温度 -10℃~40℃ 湿度 ＜90%HR 主机参数： 规格 无线终端 屏幕尺寸：5.93HD+,TFT 体积：81.1*166*15mm 重量：290g 存储容量：视主机内存而定，10G存储容量 数据传输方式：数据无线传输，数据云传输 供电方式：视主机电池而定 定位方式：GPS 显示方式：无线终端， 中英文可切换显示界面 打印机：连接方式 无线蓝牙打印 传感器 压力传感器量程：100kN 位移传感器量程：25mm，分辨率 0.01mm 数据采集装置： 承载板 直径：300mm 厚度：25mm 重量：17.5kg 加载装置 液压泵：压力 100kN 高压软管：长度 2m 可插拔式压力缸接长杆：1×40mm，1×90mm， 1×120mm，1×160mm，2×60mm 沉降量测试装置 三点支撑架(带有可伸缩、可旋转杠杆臂，底座可调节) 尺寸： 2320×570×420mm(长 X 宽 X 高) 重量： 12.5kg 包装规格： 主机箱 材质：工程塑料 体积：470×360×170mm 重量：7.0kg 外包装箱 1 材质：铝合金 体积：1410×530×260mm 重量：57kg 外包装箱 2 材质：铝合金 体积：1260×440×240mm 重量：29kg 产品配置 1 工程箱 1 2 无线终端 1 3 微型打印机 1 4 打印机充电器（细插头） 1 5 打印纸 10 6 压力传感器 1 7 位移传感器 1 8 位移传感器信号线 1 9 采集盒 1 10 主机-采集盒信号线 1 11 Mini-USB 传输线 1 12 配套光盘 1 13 主机充电器 8.4V/2A 1 14 操作指南 1 15 产品合格证、保修卡、装箱单 1 套
|
