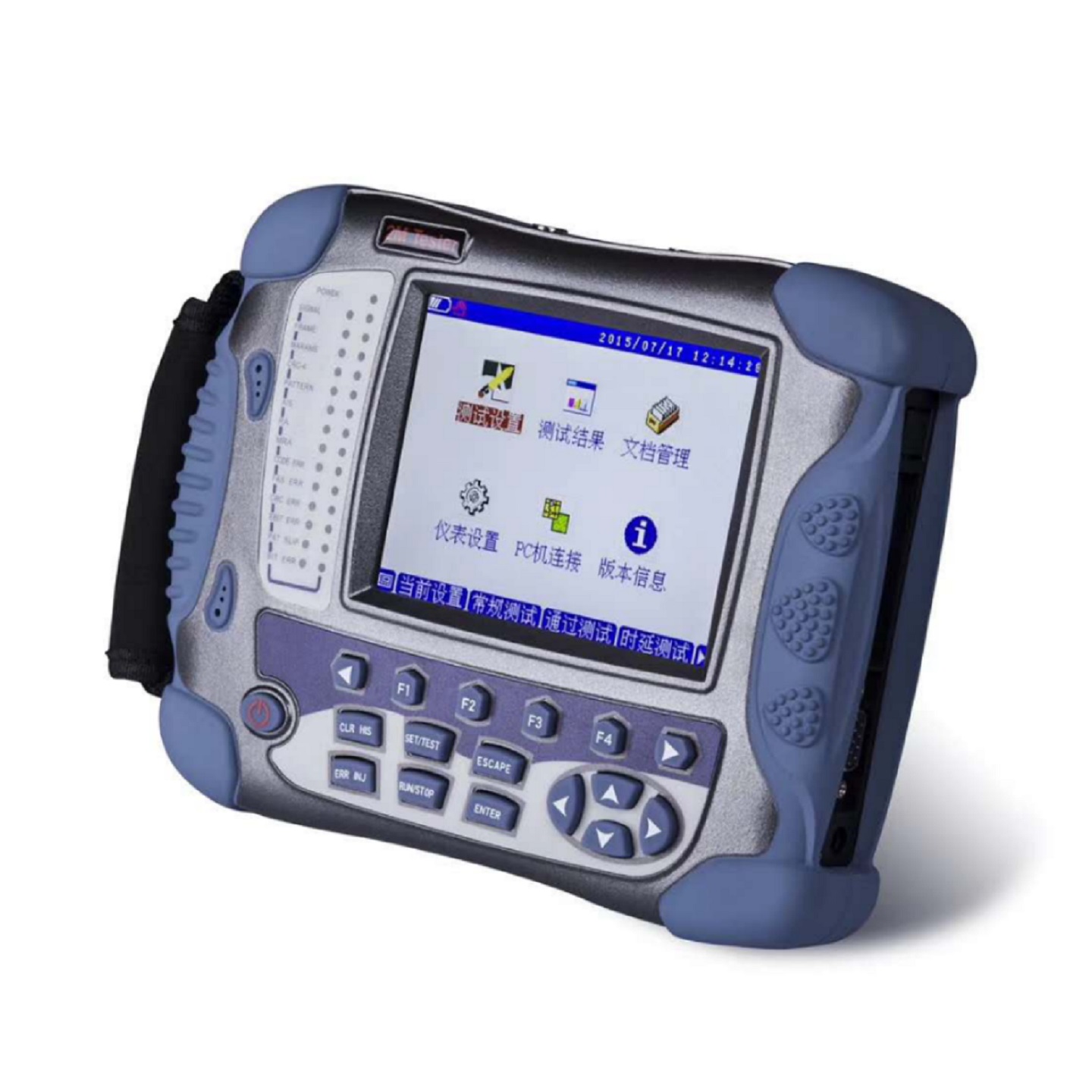

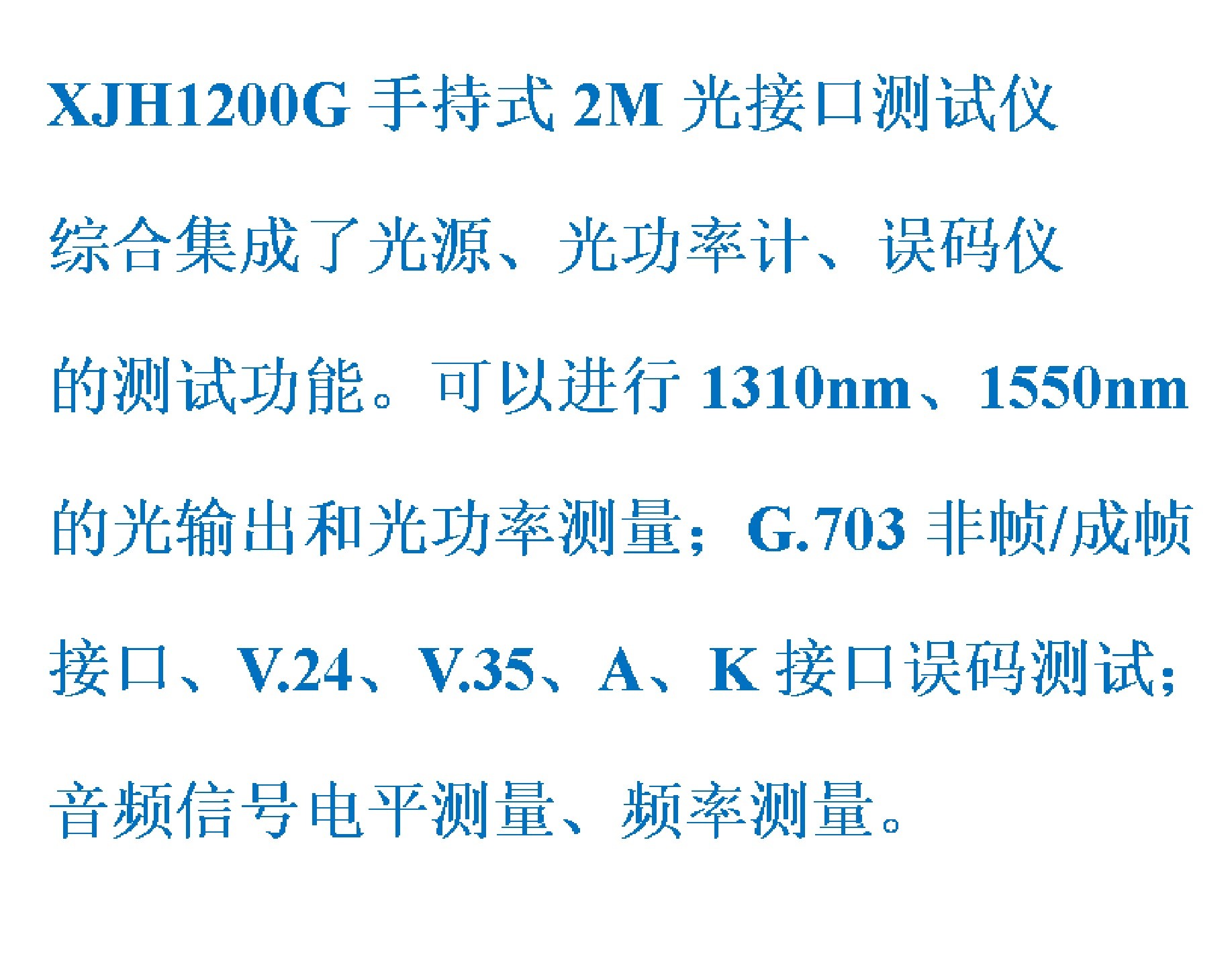

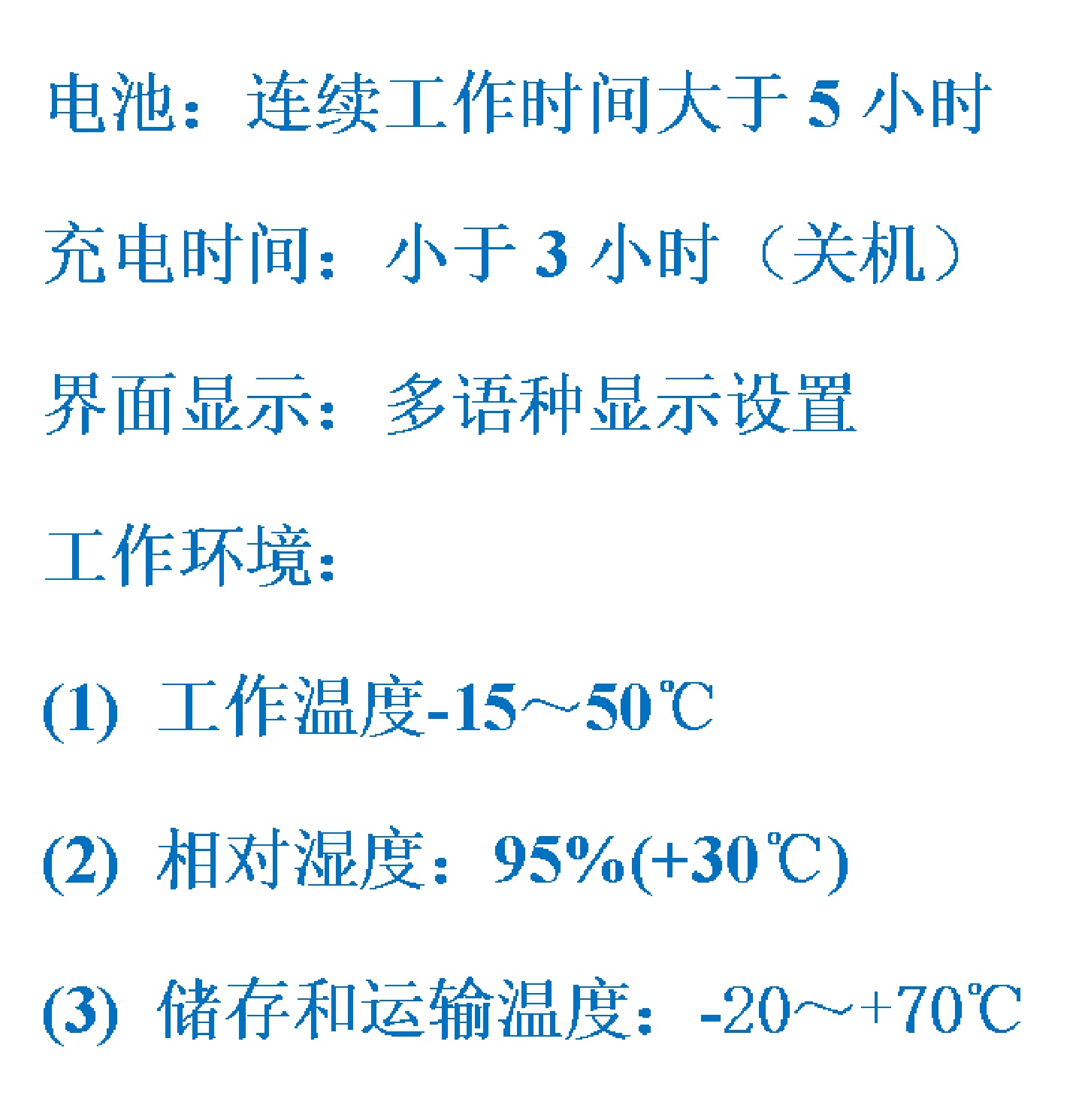

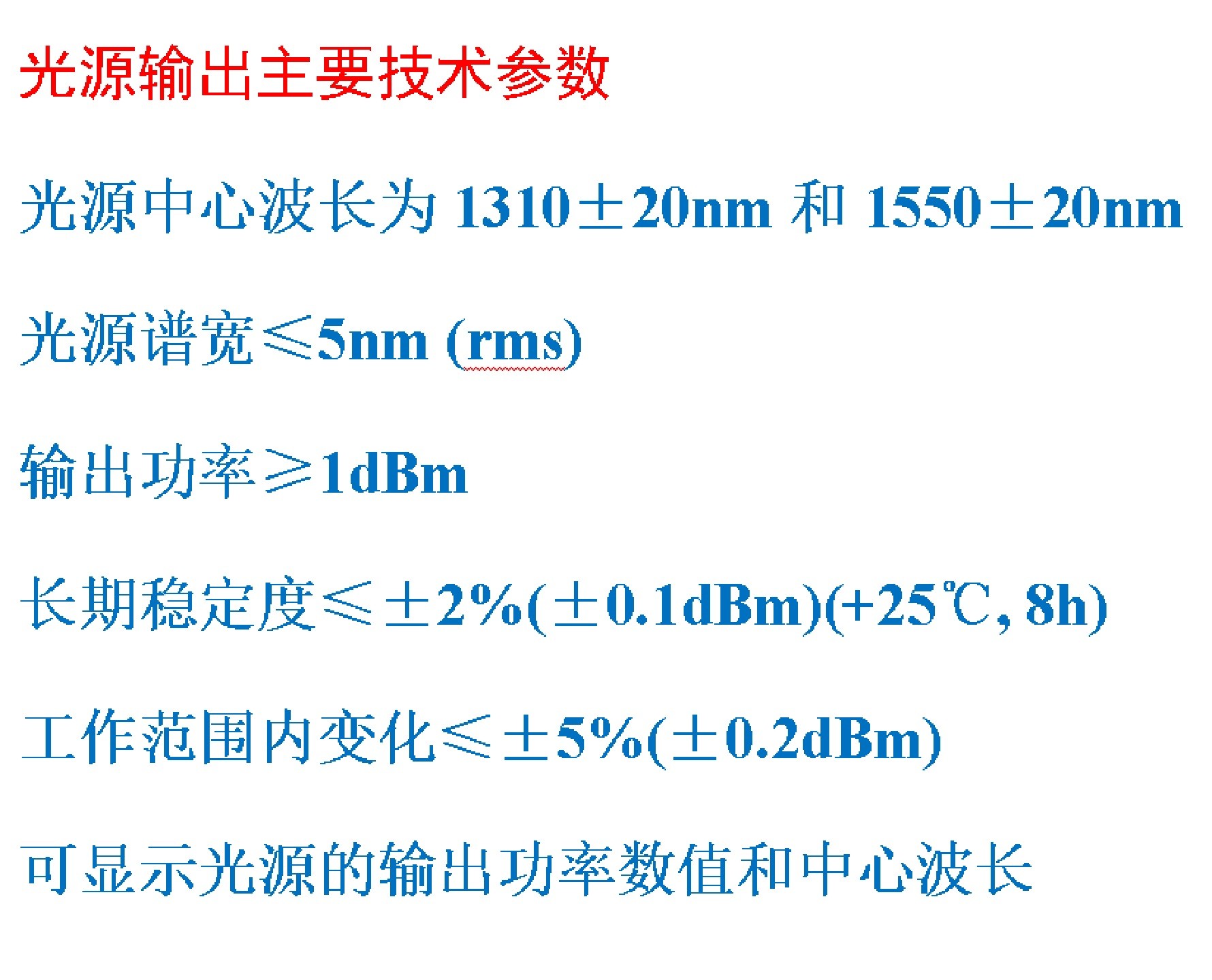

2M光接口测试仪/光功率计/误码仪型号:XJH1200G库号：M411757 2M光接口测试仪 型号：XJH1200G XJH1200G手持式2M光接口测试仪综合集成了光源、光功率计、误码仪的测试功能。可以进行1310nm、1550nm的光输出和光功率测量；G.703非帧/成帧接口、V.24、V.35、A、K接口误码测试；音频信号电平测量、频率测量。主要用于数字通信、数据通信等网络和设备的研制、和维护保障测试，以及光纤光缆维护测试。 功能特点 手持式仪表，彩色液晶屏中文显示，支持触摸操作。 支持2048kb/s速率的E1接口和光接口误码测试，可进行2M在线监测，2M光接口光功率测试、协议测试、2M光电接口环回/穿通等功能。 提供G.703 E1接口和2048kb/s速率光接口。 可进行E1误码测试，支持无帧/PCM30/PCM31/PCM30C/PCM31C帧. 支持NX64K连续、非连续测试。 支持E1中断业务和不中断业务误码测试。 支持多种伪随*机码和人工码测试图案。 具备比特误码、编码误码、FAS、CRC等多种误码插入功能。 插入误码可选择单个、多个、按比率插入。 可检测并显示FAS，NFAS，MFAS，NMFAS帧字。 可检测并显示Si、Sa、A、E比特。 可检测PCM30帧abcd信令。 能显示任何被选时隙的数字八位组； 测试指标满足 G.821，G.826，M.2100，M2101规范。 测试结果能用直方图显示。 支持时钟拉偏测试。 显示接收频率和偏移。 提供E1告警指示：无信号LOS、AIS、帧丢失LOF、码型失步LOP、误码等告警指示。 支持内时钟、提取时钟和外时钟选择。 支持回路时延测试。 支持APS倒换时间测试。可改变发送信号的频率和电平，可测量频率和电平值，仪表可以监ting任一话路的话音并能用内置扬声器播放。 支持E1脉冲波形测试，并提供模板自动判断信号的质量。 支持IP PING以太网连通性测试。 具备光功率测试功能。 支持仪表侧2M光接口软件环回，即仪表的2M光收信接口在仪表内经O-E-O处理后环向仪表的2M光发信接口。 支持简单的信号规约测试，如通道速率、码形等。 支持将2M光接口数据穿通到2M电接口上。 支持长连0/1检测，连0/1数可自定义。 支持光接口速率测试，速率错误告警指示。 主要参数： 内时钟：2.048MHz±10ppm。 码型 E1接口：HDB3/AMI，光接口：CMI/曼彻斯特/1B4B/NRZ。 多种测试图案：223-1、215-1、211-1、29-1伪码和0000、1111、0101、16bit人工码。 信号频率范围：50～3950Hz，分辨率1Hz；电平范围：-50dBm～+2dBm，分辨率1dB. 时钟拉偏范围：±120ppm，步长1ppm。 输出口阻抗：非平衡75Ω/平衡120Ω。 输出口阻抗：非平衡75Ω/平衡120Ω/高阻（>2KΩ）。 输出脉冲波形：符合ITU-T G.703规范。 接口抖动容限：符合ITU-T G.823规范。 光接口类型：FC。 光口速率： 2048kbit/s±10ppm。 光源类型和工作波长： 1310±20nm、1550±20nm 光功率测量范围：-8～-28 dBm，精度±0.5 dBm，分辨率：0.01dBm。 光接口接收灵敏度：≥-36 dBm（BER=10-12 时）。 光接口过载点：≥-3dBm。 液晶屏分辨率：480×272以上，支持触摸操作。 数据存储容量：不小于2000条记录。 管理接口：RJ45。 重量：轻便、便携。 可操作温度范围： -10℃～+50℃ 可操作湿度范围： 20%～85%。 存储温度范围： -20℃～+70℃ 存储湿度范围： 10%～95%。 供电方式：内置可充电锂电池、外接交流供电。 电池充满电的工作时间：大于8小时。 光源输出主要参数 光源中xin波长为1310±20nm和1550±20nm 光源谱宽≤5nm (rms) 输出功率≥1dBm 长期稳定度≤±2%(±0.1dBm)(+25℃, 8h) 工作范围内变化≤±5%(±0.2dBm) 可显示光源的输出功率数值和中xin波长 2M测试部分功能和性能参数 信号输入速率： 2048kbit/s ± 100ppm（G.703要求±50PPM） 信号编码： HDB3、AMI 输入抖动容限： 10UI 20Hz～2.4Hz; 0.5UI 18～100Hz 输入均衡特性：衰减符合频率的平方根规律，在1024kHz 处衰*减在0～6dB范围内。 输入阻抗： 非平衡终接：75Ω 平衡终接： 120W 50Hz～3100kHz反射损耗大于18dB 非平衡桥接：大于750Ω 平衡桥接： 大于1200Ω 非平衡监测：75Ω 26dB增*益 平衡监测： 120Ω 26dB增*益 50Hz～3100kHz反射损耗大于18dB 信号结构：非帧结构 帧结构：PCM30、PCM31、PCM30CRC、PCM31CRC 帧结构符合G.704要求 测试图案：2E6-1、2E9-1、2E11-1、2E15-1、2E20-1、2E23-1、人工码 输出接口阻抗：非平衡 75Ω 符合G.703，平衡 120Ω 符合G.703 外时钟输入： 信号形式： HDB3、NRZ 平衡终接阻抗： 120Ω 非平衡终接阻抗：75Ω 平衡桥接阻抗： 大于1200Ω 非平衡桥接阻抗：大于750Ω 误码插入：无，单个，比例插入10-1～10-7/ 同向64K参数： 信号输入速率： 64kbit/s ± 100ppm（G.703要求±100PPM） 输入阻抗：平衡 120Ω 符合G.703 输入抖动容限：符合G.823 输出接口阻抗：平衡 120Ω 符合G.703 测试图案：2E6-1、2E9-1、2E11-1、2E15-1、2E20-1、2E23-1、人工码 数据接口： 数据接口类型：V.24、V.35、V.36、X.21、RS-449、RS-485、RS232、V.28、RS422、EIA-530、EIA-530A 发生器：同步模式 时钟源：内部时钟，接收时钟 时钟数据的相位关系：同向，反向。 速率：0.3，0.6，1.2，2.4，4.8，9.6，14.4，19.2，38.4，48，56(kbps)；N×64kbps（N=1～32）；4M 误cha:±10ppm （ppm为百万分之一） 异步模式： 速率：50-57.6Kbps 数据结构：字长5、6、7、8bits，停止位：1、2bits 奇偶校验：奇、偶、1、0、无 误码插入：无，单个，比例插入10-1～10-7 接收器功能 同步模式： 时钟源：内部时钟，接收时钟 接收时钟与接收数据的相位关系：同向，反向。 时钟速率：≤2048kbps. 测试图案：2E6-1、2E9-1、2E11-1、2E15-1、2E20-1、2E23-1、人工码 其他参数： 电池：连续工作时间大于5小时 充电时间：小于3小时（关机） 界面显示：多语种显示设置 工作环境： (1) 工作温度-15～50℃ (2) 相对湿度：95%(+30℃) (3) 储存和运输温度：-20～+70℃
|
