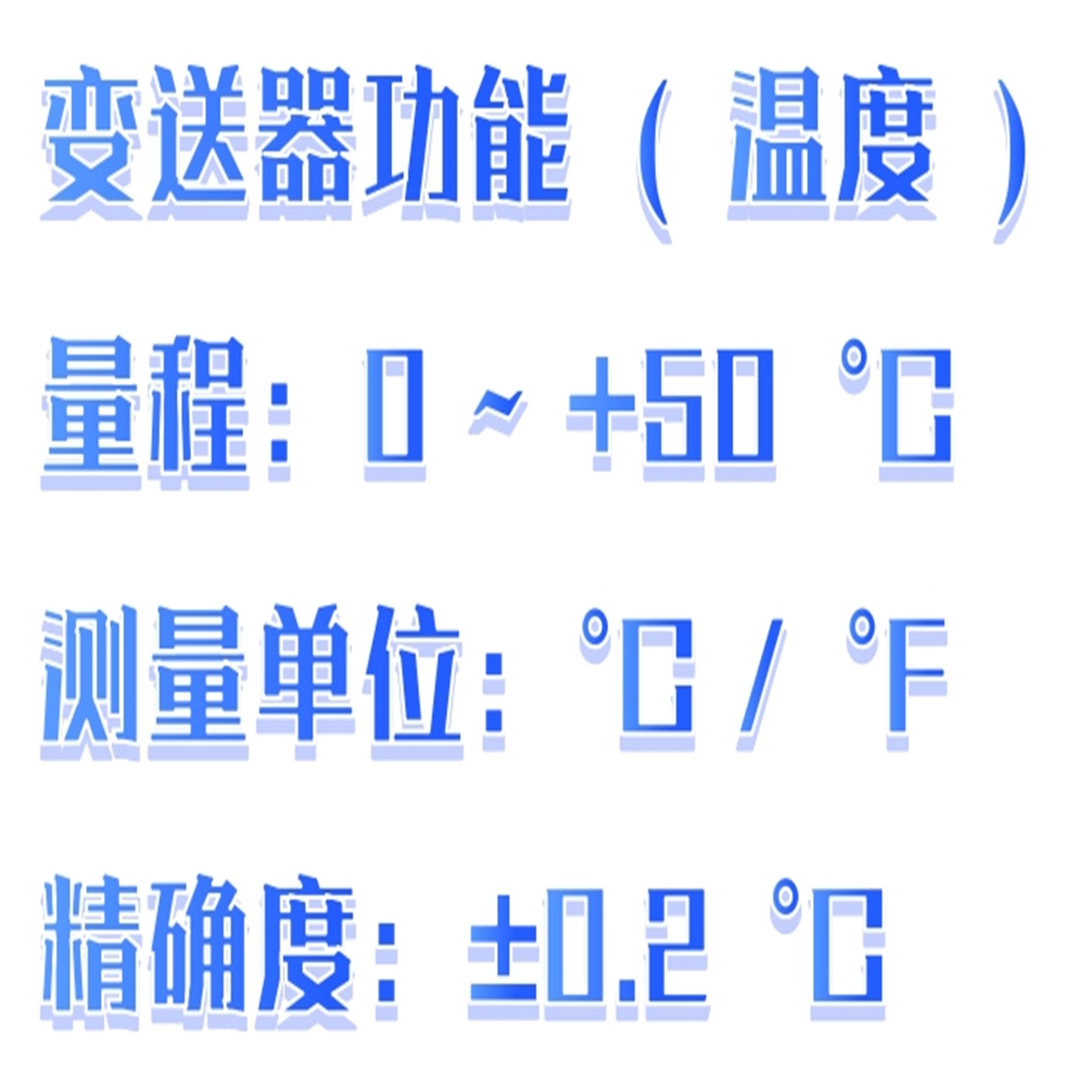

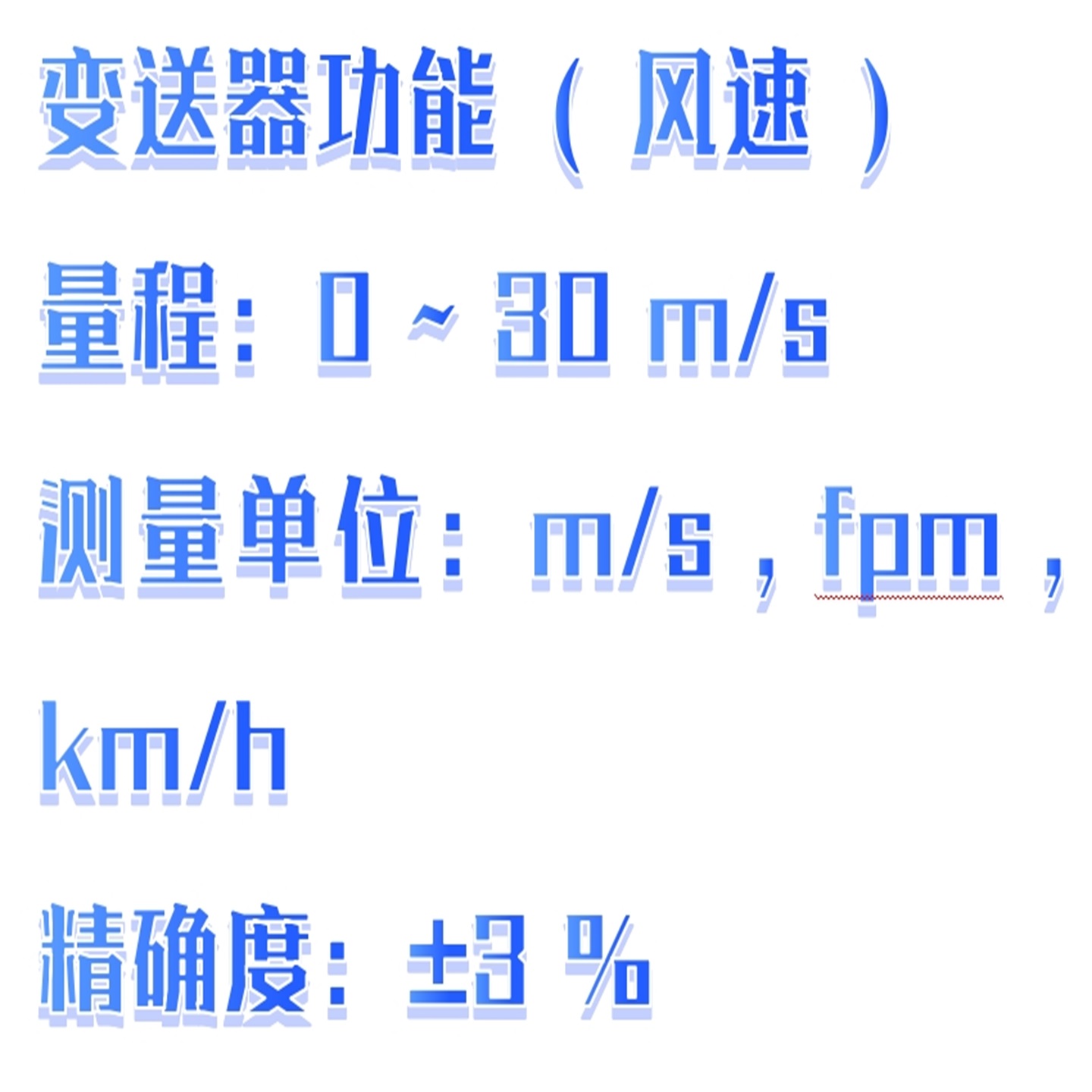

多功能热线式风速风量温度变送器 型号:BX33-CTV210-BOSX5库号：M411571 midwest-group 特点 • 适用于洁净室微风速和暖通空调风速风量测量 • 量程 : 0 ~ 1 m/s 到 0 ~ 30 m/s , 0 ~ 50 °C • 分辨率 : 0.01 m/s ( 0 ~ 3 m/s) , 0.1 m/s ( 3.1 ~ 30 m/s) • 功能 : 风速 , 温度 , 风量 • 输出信号 : 两通道 4 线式 0 ~ 5 /10 V, 0 / 4 ~ 20 mA ( 择其一 ) • 两组继电器输出 • 电源 24 Vac/Vdc 或 230 Vac • 显示测量趋势箭头指标 • 现场可进行风速比对和校准 • 工业塑料外壳 , IP65 防护 • 可选择有或无数字显示屏 • 随货提供背部固定背板 , 变送器旋转即固定 技术规格 电源 24 Vac/Vdc ± 10% 230 Vac ± 10% , 50 ~ 60 Hz 输出信号 电流: 2 通道 4 ~ 20 mA 或 0 ~ 20 mA ( 4 线式 ) 电压: 2 通道 0 ~ 5 V 或 0 ~ 10 V ( 4 线式 ) MAX负载 : 500 Ω ( 0 / 4 ~ 20 mA ) MIN负载 : 1000 Ω ( 0 ~ 5 / 10 V ) 功耗 6 VA ( CTV210-B ) 8 VA ( CTV210-H ) 螺丝接线槽适用电缆 Ø 2.5 mm2 使用环境 空气和中性气体 使用条件 -10 ~ +50 °C, 非结露 , 0 ~ 2000 m 储存温度 -10 ~ +70 °C 变送器功能 ( 温度 ) 量程 0 ~ +50 °C 测量单位 °C / °F 度 ±0.2 °C ( 在 +20 °C ) 响应时间 T90 = 0.9 s, 风速 = 1 m/s 分辨率 0.1 °C 传感器 PT100 1/3 DIN IEC751 及铂电阻 测量介质 空气和中性气体 变送器功能 ( 风速 ) 量程 0 ~ 30 m/s 测量单位 m/s , fpm , km/h 度 ±3 % 测量值 ± 0.03 m/s ( 0 ~ 3 m/s) ±3 % 测量值 ± 0.1 m/s ( 3 ~ 30 m/s) 分辨率 0.01 m/s ( 0 ~ 3 m/s ) , 0.1 m/s ( 3.1 ~ 30 m/s ) 1 fpm , 0.1 km/h 响应时间 T 63 = 1.6 s 测量介质 洁净空气 探头功能 探头材质 不锈钢 316L 探头尺寸 Ø 8 mm , 长度 300 mm 使用温度 0 ~ +50 °C 电缆长度 PVC 材质: Ø 4.8 mm , 长度 2 m, 5 m, 10 m 中西集团
|
