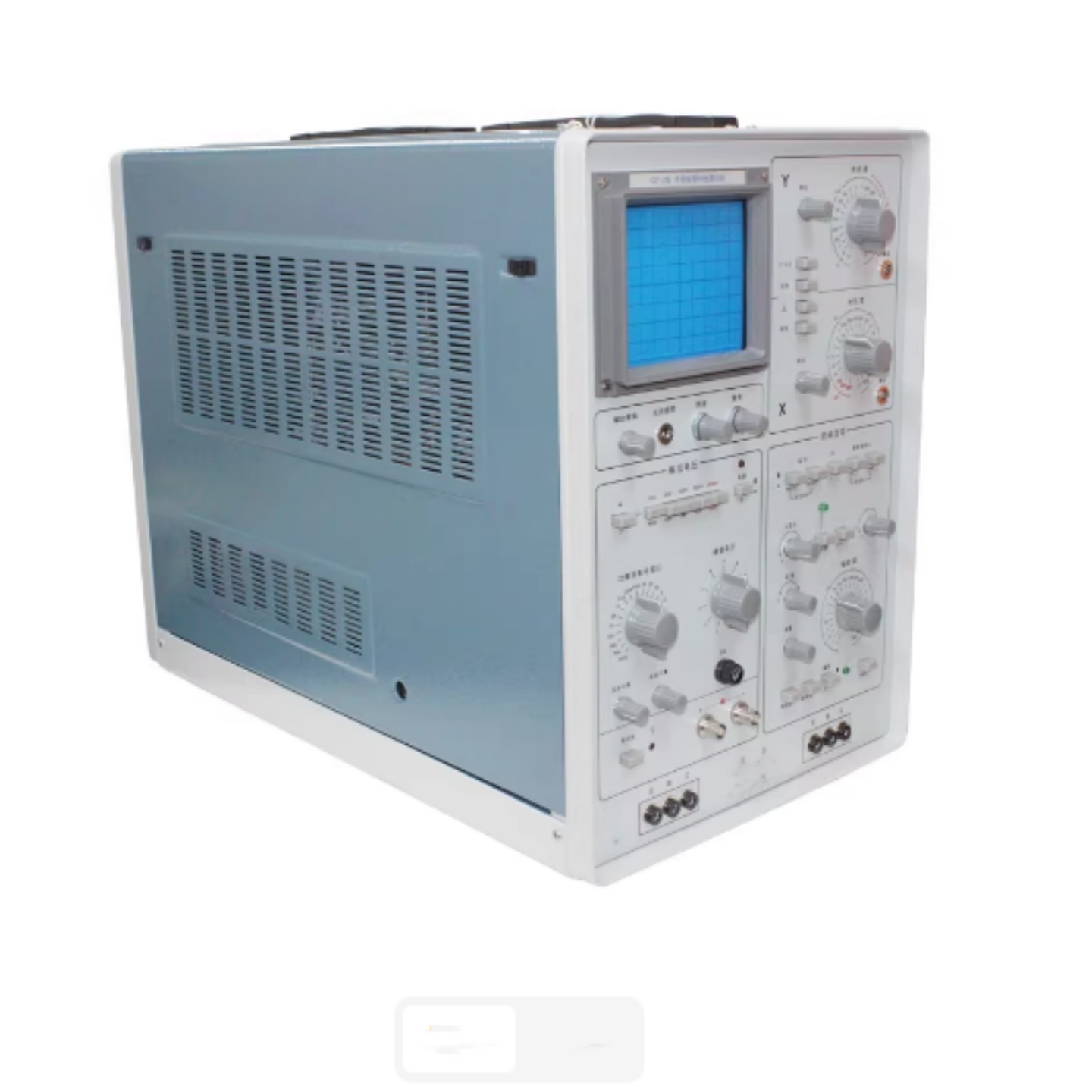

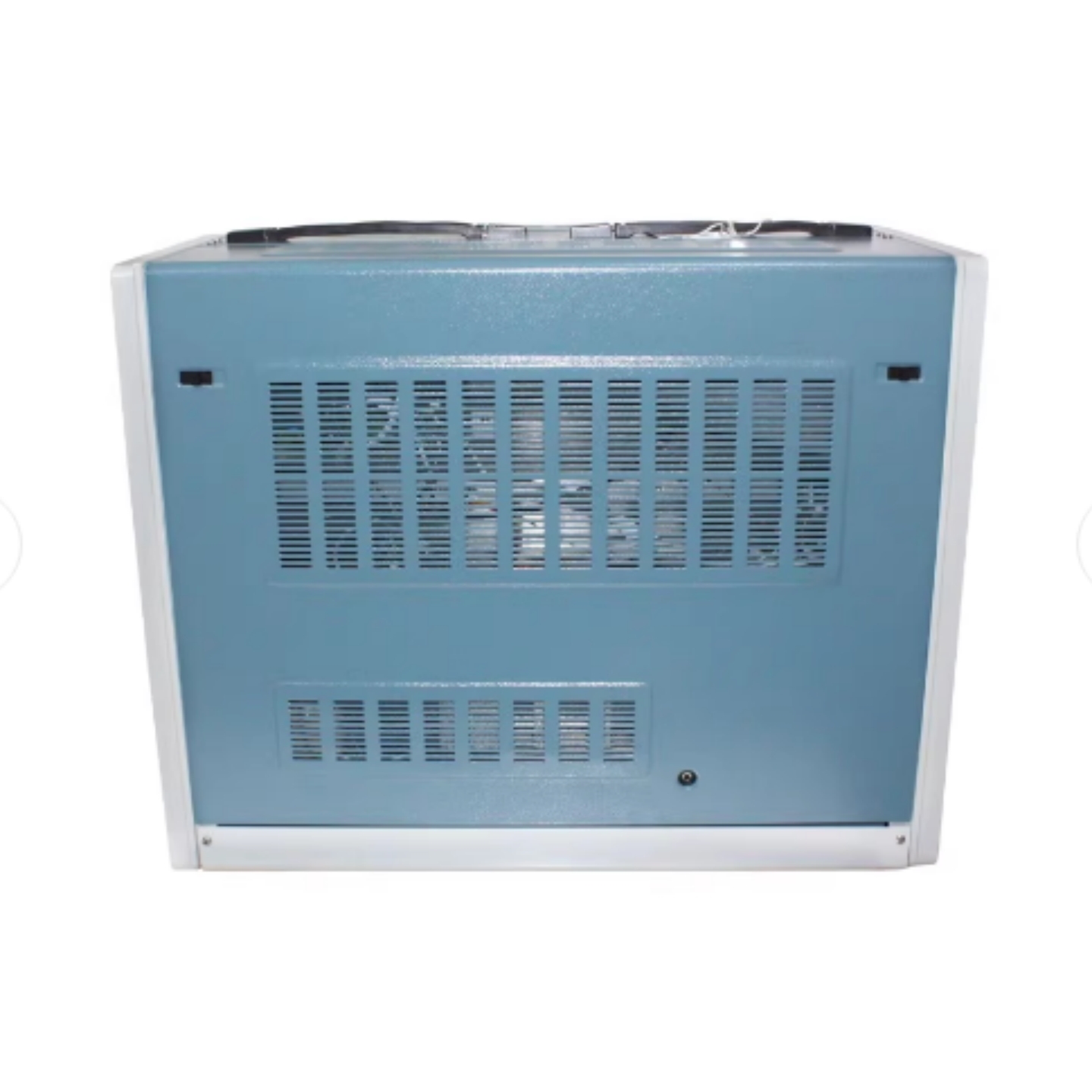

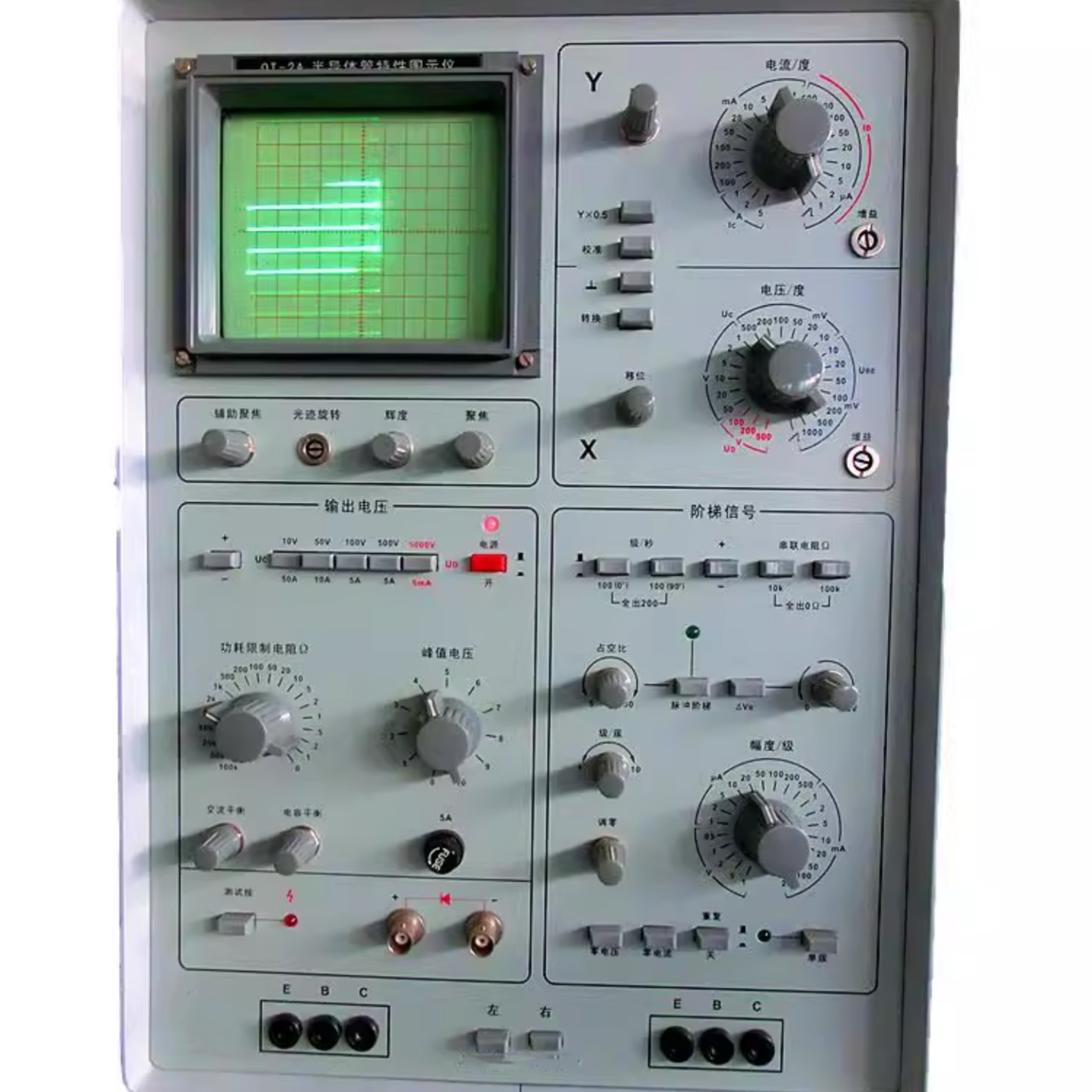

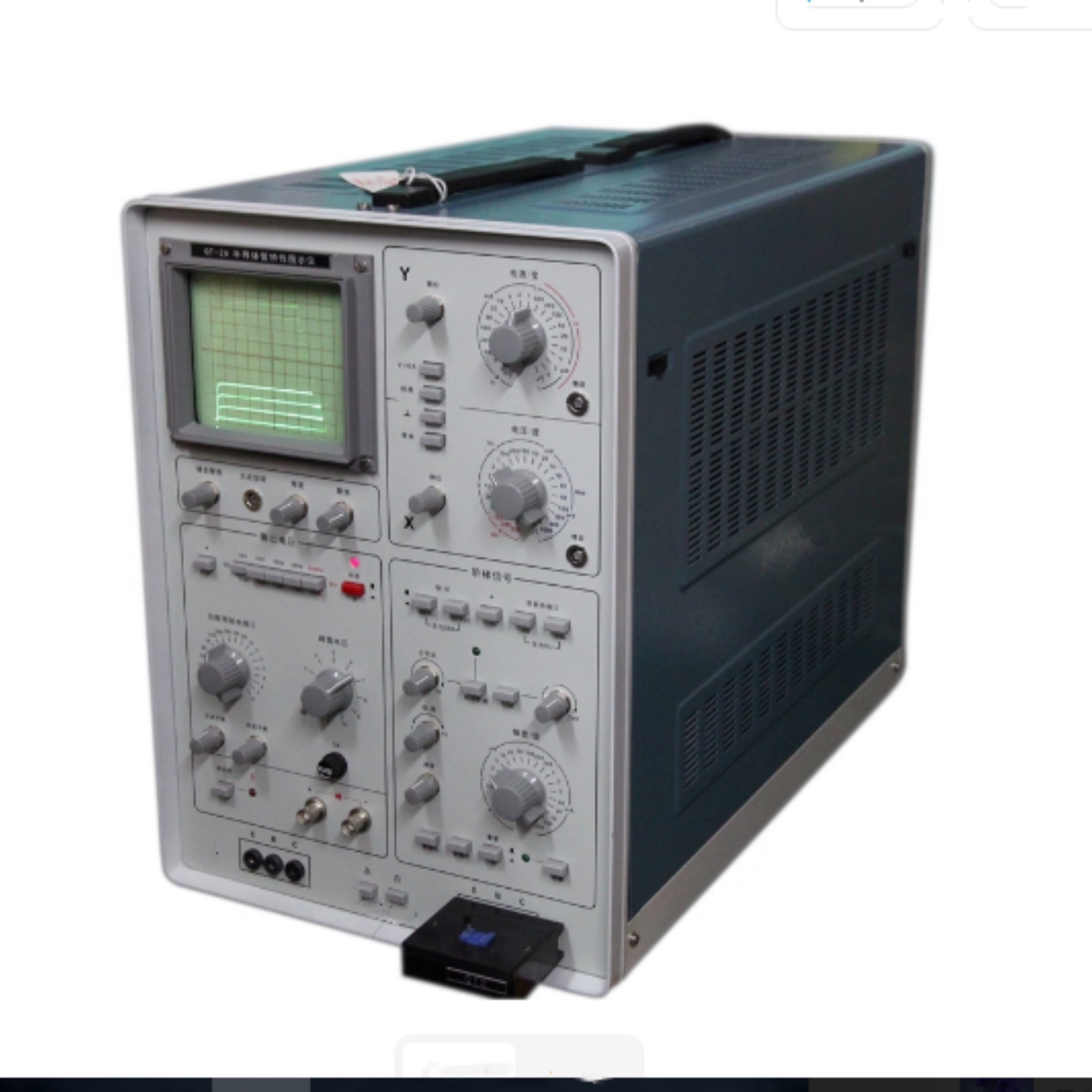

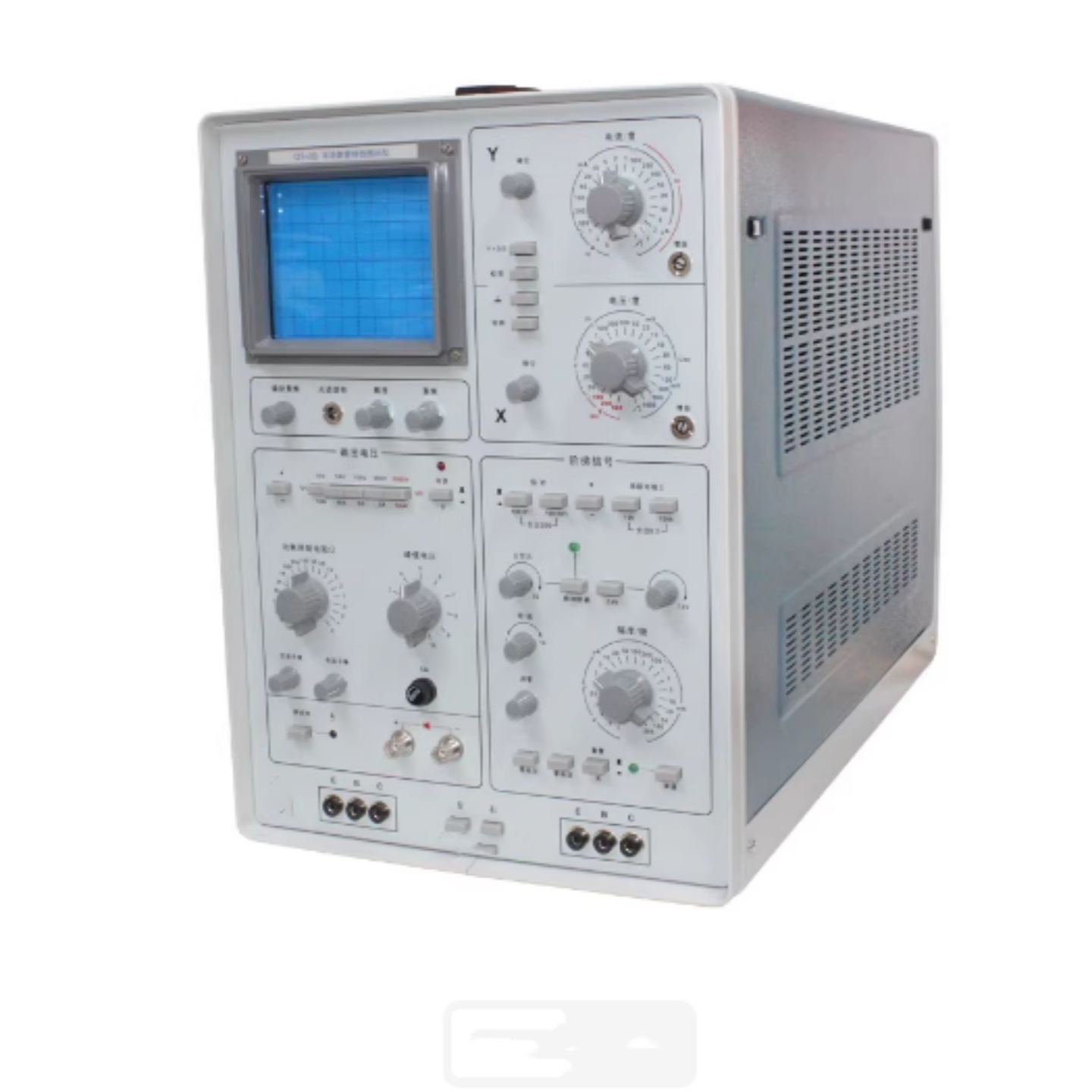

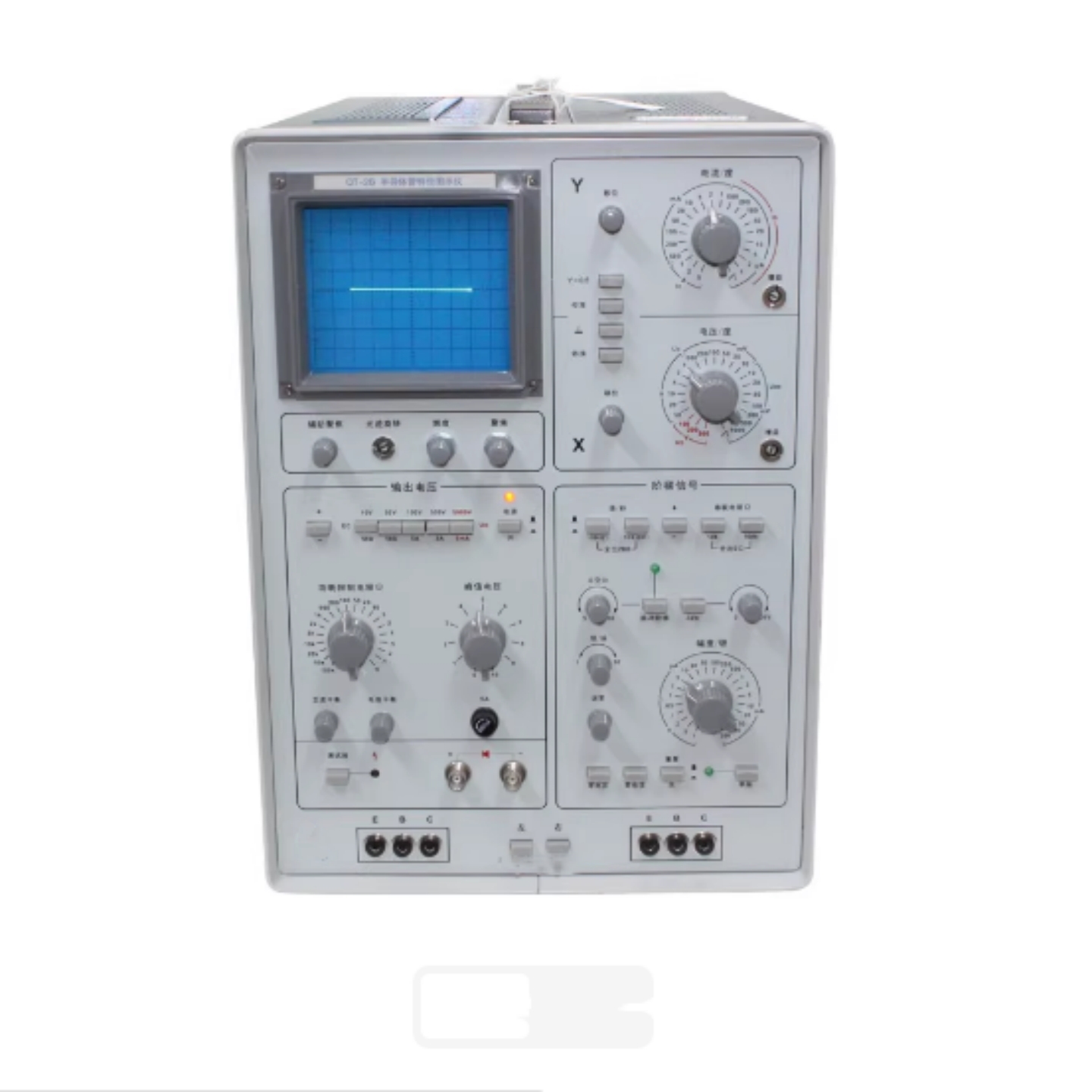

半导体管特性图示仪 型号:SY244-QT-2B库号：M73850
型号变说明 原QT-2A型半导体管特性图示仪显示屏(CRT)上刻度采用10X10格，现刻度换成8X10格，采用的示波管型号没变，原仪器型号变为QT-2B型。示波管的换不影响使用，测试器件所获取的数据是相同不变的。不同处是:在面板校准时，原Y轴刻度为10 格时，Y、X轴以10格为标准校准。现Y轴刻度改为8格，Y、X轴 以5格为标准进行校准 QT-2B 单元名称 指标名称 参数 集电极电流(Ic) 1μA/div~5a/div，分21档 Y轴 二极管电流(ID) 1μA/div~500μA/div，分9档 偏转系数 倍率 x0.5 基极源电流或基极源电压 0.1V/度 集电极电压(Uc) 10mV/div~50V/div，分12档 X轴 二极管电压(UD) 100V/div~500V/div，分3档 偏转系数 基极电压(UBE) 10mV/div~1V/div，分7档 基极源电流或基极源电压 0.05V/div 阶梯电流(IB) 1μA/级~200mA/级，分17档 阶梯电压(UB) 0.05V级~1V/级，分5档 阶梯波形 正常(100*%)，脉冲(10~40%) 阶梯信号 基极 每簇级数 串联电阻 0-10级连续可调 0Ω、10kΩ、100kΩ分3档 阶梯偏置电压(AVB) -6V~+6V连续可调 阶梯作用 重复、关、单次分3档 偏转系数 基极电压(UBE) 10mV/div~1V/div，分7档 基极源电流或基极源电压 0.05V/div 阶梯电流(IB) 1μA/级~200mA/级，分17档 阶梯电压(UB) 0.05V级~1V/级，分5档 阶梯波形 正常(100*%)，脉冲(10~40%) 阶梯信号 基极 每簇级数 串联电阻0-10级连续可调0Ω、10kΩ、100kΩ分3档 阶梯偏置电压(AVB) -6V~+6V连续可调 阶梯作用 重复、关、单次分3档 阶梯输入 正常、零电流、零电压分3档 阶梯极性 正、负分2档 0-10V 50A(脉冲阶梯) 0~10V 20A(平均值) 各档级输出电压与电流 0-50V 10A(平均值) 0~100V 5a(平均值) 集电极 0-500V 0.5a(平均值) 扫描电压 功耗限制电阻 0~500KΩ20档 整流方式 全波 输出极性 正、负 集电极容性电流 平衡后不过2μA档) 集电极漏电流 平衡后不过2μA(10档) 隔离极 输出电压 无 电压 输出波形 无 二极管测试输出电压整流方式输出电流容量半波为5mA0-5000V正向连续可调 其它 示波管 15SJ130Y14DC工作面8X10mm 输入电压 AC 220V±10% 频率 50Hz±5% 功耗 非测试状态时80VA，功率300VA 重量 约 26Kg 外形尺寸 300mmX408mmX520mm
|
