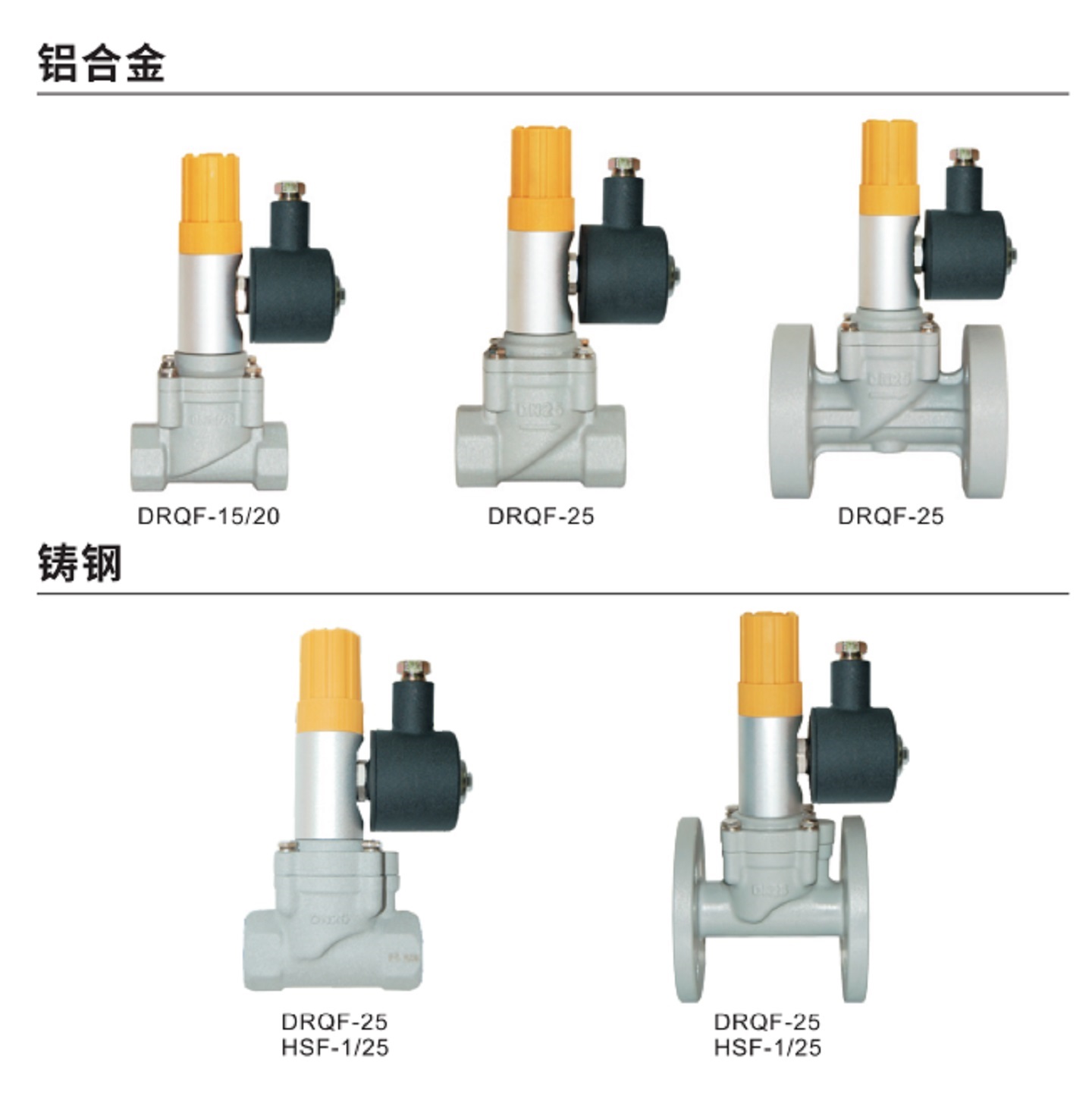

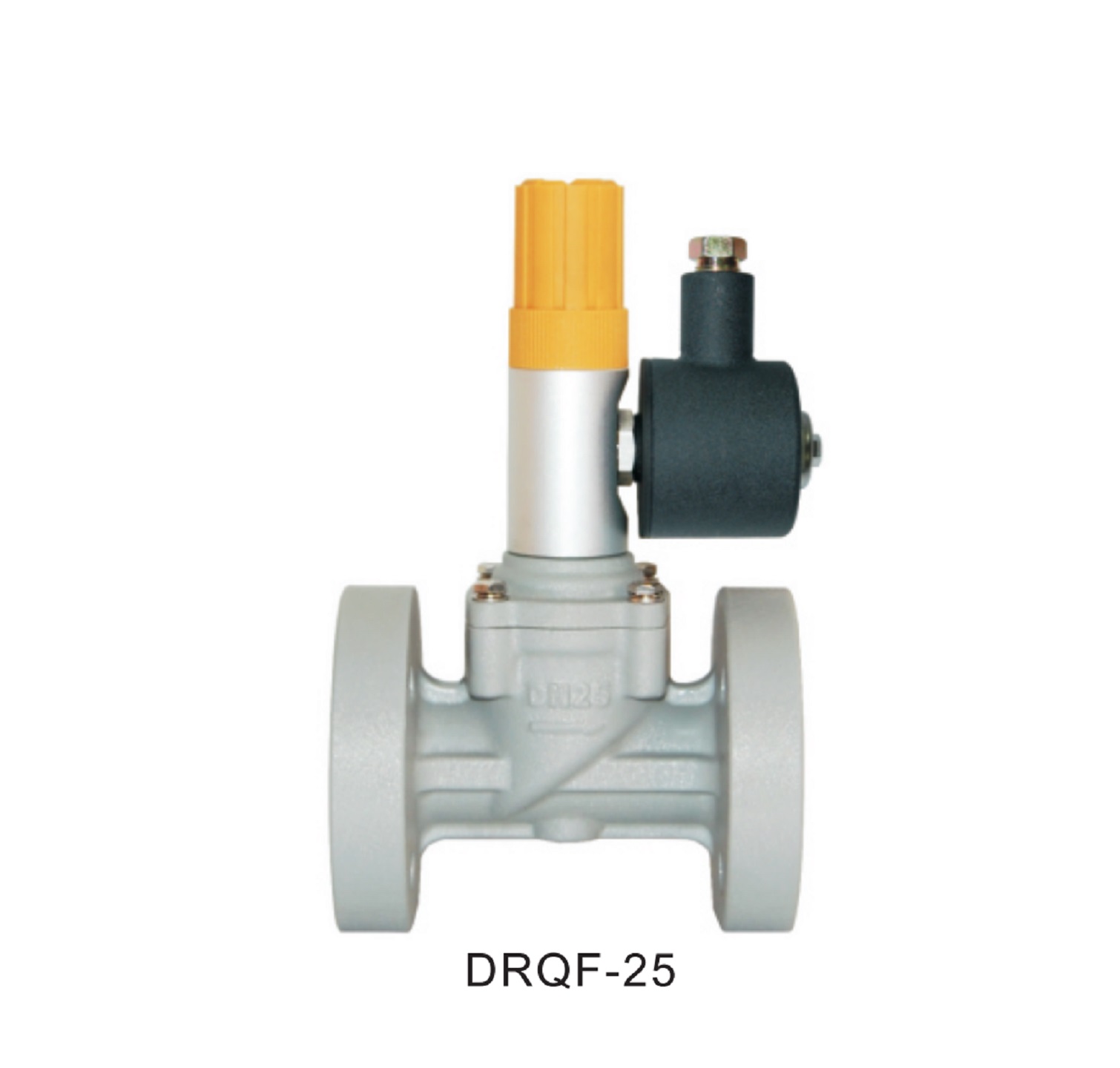

防爆保持式常开型燃气紧急切断阀 型号:DRQF-25库号：M411413

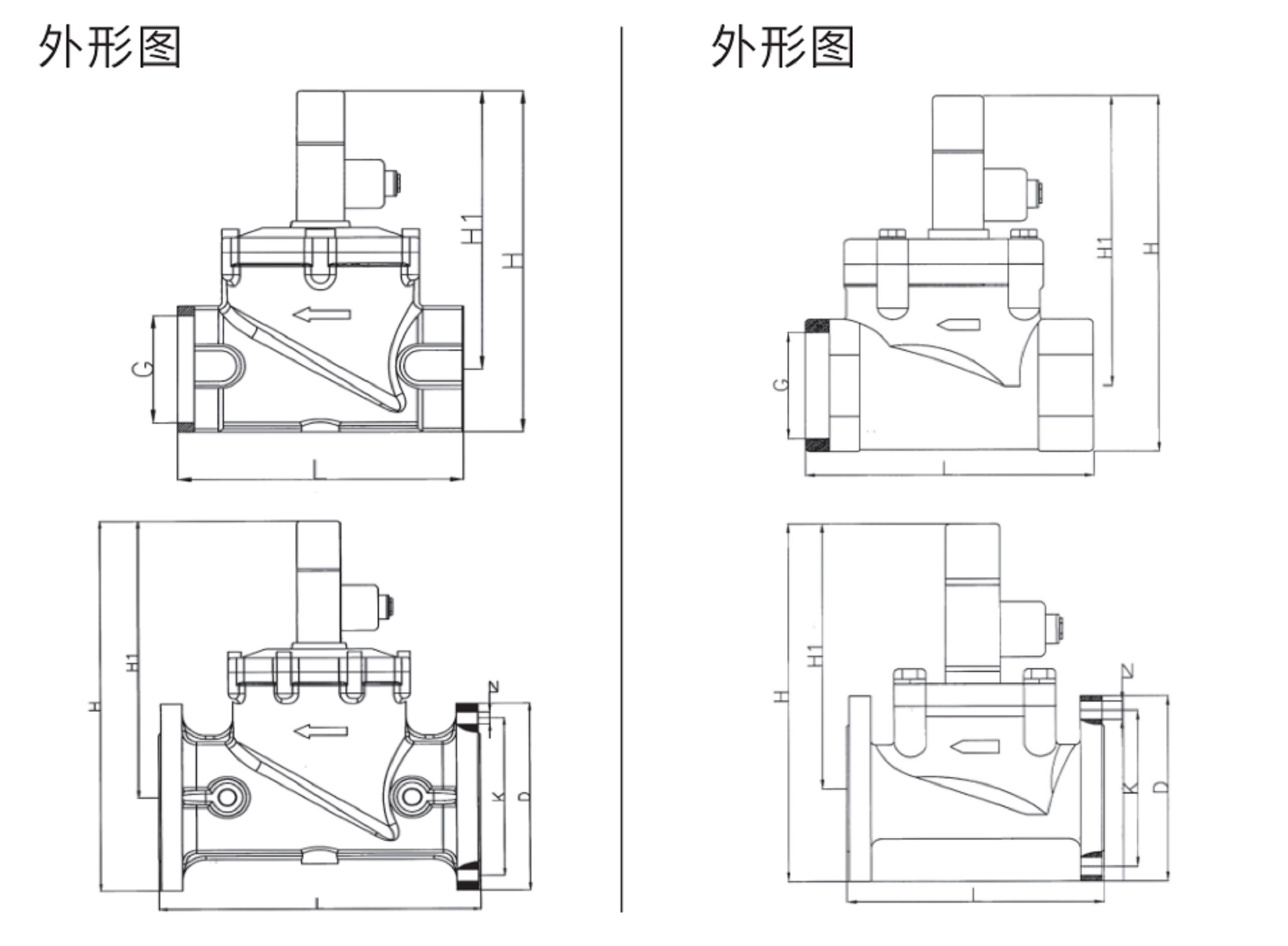

防爆燃气紧急切断阀 型号：DRQF-25 DN25，常开，法兰安装 工业级电磁阀 概述 该系列产品属工业级手动复位开阀、交(直)流电脉冲驱动关阀且开关状态自保持的隔爆型防爆电磁阀。它是燃气管道的安*全紧急切断装置。它可与燃气泄漏报警器系统连接或消防及远程自动/手动紧急切断气源确保用气安*全。当发生燃气泄漏、报警器报警给电磁阀通电时，阀门会自动关闭。开阀需经人工手动开启，满足安*全管理规范，符合燃气事故处理要求。 原理 保持式常开型: 在平常工作中阀门处于开启状态，线圈处于断电状态，不消*耗电*能。当泄漏事故发生时，报警器向线圈输入电源，动铁芯吸和，连杆失去支撑，在弹簧和活塞重力的作用下，快速关闭主阀口，切断气源，并进入自锁状态。此时撤去电源，阀门仍处于关闭状态，不会自动打开。当工作人员处理完事故，拧开防护罩，线圈无电后，需人工将拉杆拉起到位，管网恢复正常供气。 特点 隔爆型防爆:防爆罩采用钢铁材料制造，可室外防*水，防外部冲击力，抗环境温度变化。 关阀方式:通过给线圈通电来关闭阀门，手动关闭。 开阀方式:手动开启，开阀需到现场人工操作，符合燃气事故处理要求。保持方式:双稳态功能，无任何动力下保持常开及常闭状态。关阀速度:小于1秒。结构:阀内介质与外部隔离。 静密封性能:三点一线(导向销、手动杆、活塞)，密封严密。动密封:双级密封，动密封环具有磨损自动补偿功能，使用时间长。 参数 适用介质:天*然气/城市燃气/腐蚀性介质 密封材料:氟橡胶/丁jing橡胶/四氟 阀体材料:浇铸铝合金/铸钢WCB/不锈钢304 使用环境温度:-20°C-+60℃ 运输贮存温度:-20°C-+60℃ 公称压力:PN16-100(适用于法兰) 工作压力:≤0.1MPa、0.4MPa 注:1bar=0.1MPa=14.5PSI 关闭方式:通电和手动 关闭时间:DN15~65≤1S;DN80~DN200≤2S; DN250~DN300≤3S 只 能手动开启(手动复位) 防爆标志:ExdbIICT6 Gb;Ex mbIIC T6 Gb. 防护等级:IP66(要求盖上防护罩) 电缆长度:≥1米(双护套引线) 连接方式:内螺纹/法兰(见规格尺寸表) 满足标准:GB44016-2024;GB/T3836.1;GB/T3836.2;GB/T3836.9
|
