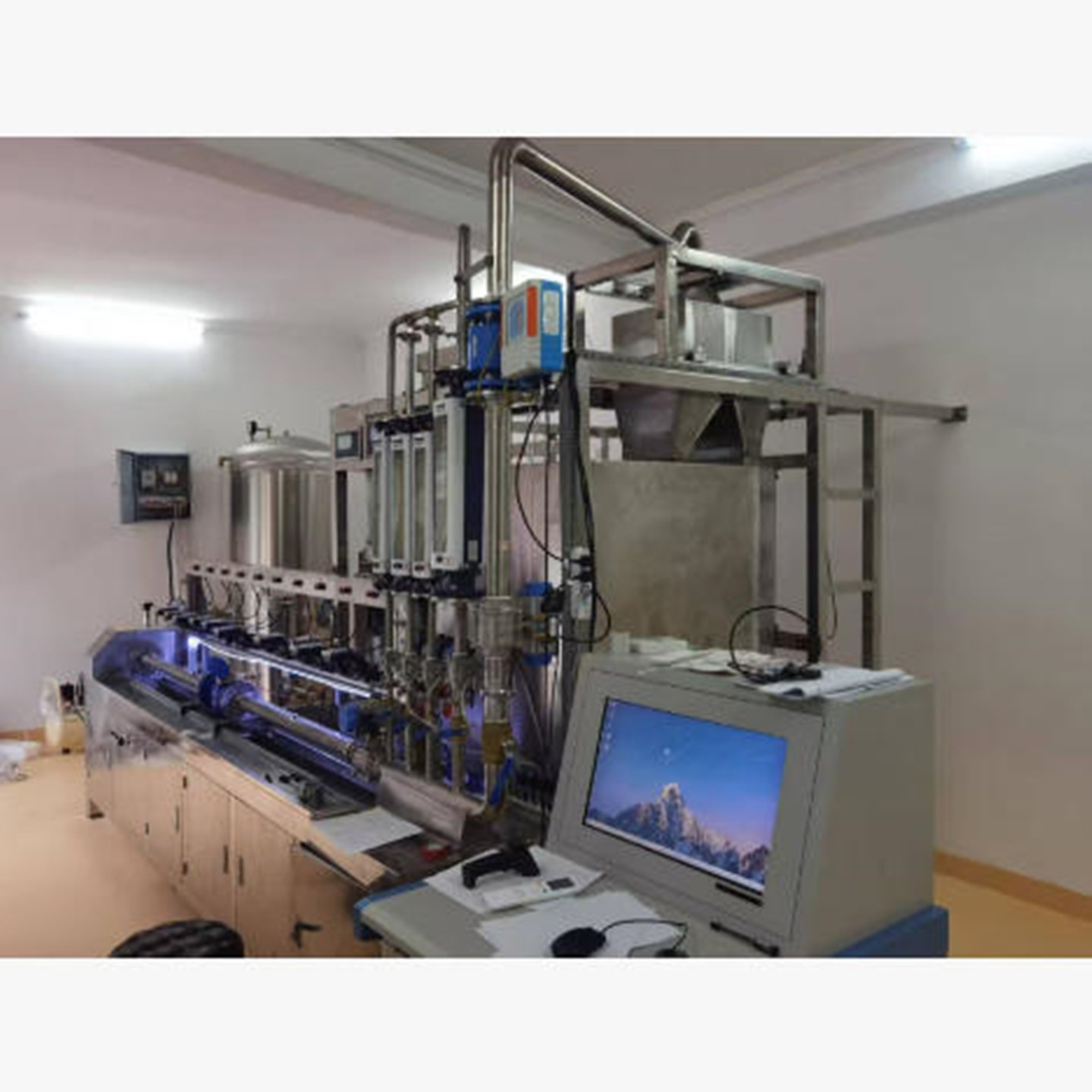

冷水水表检定装置（质量法） 型号:ZXSBJD-ZLF库号：M411561 2 冷水水表（质量法）检定装置 参数： 1）流量范围：0.004m3/h～32m3/h； 2）检定方式：质量法； 3）准确度：±0.2%； 4）稳压方式：容器稳压法； 5）工作压力：0.2 MPa ～0.4MPa； 6）被检表范围：DN(15～50)mm； 7）、测量介质为自来水；工作温度0℃～50℃； 8）、水源工作压力：(0.2～0.5)MPa 可设定调节气源工作压力：(0.3～0.7)MPa； 9）、密封检查时，配备不锈钢高压阀以保压，压力可增至2.0MPa以上。水压强度试 验装置附设在水表检定装置上，无需拆卸水表可完成单个或成批量水压强度试验。 10）、供电电源交流380V 50Hz ； 技术要求： 1）.满足JJG164-2000《液体流量标准装置检定规程》、JJG162-2019《冷水水表检定 规程》、JJG1113-2015《水表检定装置检定规程》的要求。 2）水表检定装置全部采用不锈钢304。 3）检测水表数量：DN15夹10块表,DN20夹8块表,DN25夹6块表,DN40、32夹5块表,DN50 夹4块表；；也可单表检定； 4）电子秤：6kg/60kg/600kg电子秤，精度为1/3000； 5）瞬时流量计：玻璃转子琉璃DN15、DN25、DN50、DN80 各一支 6）开式换向器，时间差≤10ms; 7）流量调节：通过调节阀及变频器双调节，也可手动调节，观察玻璃转子瞬时流量值 。 8）摄像系统： 高精度，气泡、水雾、灰尘、污渍不会影响检测精度。工业级设计，适应各种恶劣环 境。兼容外3～20齿数水表。用于对高速转动的水表齿轮转速进行实时识别，同时 能记录当前秒内转动齿轮数和累计齿轮数 9）水压强度试验装置附设在水表检定装置上，无需拆卸水表，即可对水表单个或成 批量进行检定、测试，又可对水表单个或成批量进行密封性检查，配备不锈钢高压阀 以保压，压力可增至2.0MPa以上，符合水表承受1.6倍ZUI大允许压力下持续1min的密封性试验要求。装置自带水箱，水箱与检定台一体化； 10）系统结构 系统由通信控制器、操作台、工控机、打印机、软件等组成。由通信控制器控制电磁 阀、电动阀等，通过RS-232接口，实现通信控制器和工控机之间的通信，工控机实时 接收动态的数据，并显示；工控机将接收的检定数据保存在数据库内，可SUI时查询、 打印；在检定前设定自动控制的各项参数，通过控制通信控制器，实现检定过程的自动运行。 11）软件配置 该软件的“检定"功能中，通过连接控制器等装置，实时采集并记录测试过程中各设 备、仪表的动态数据，实时临控工作状态。对采集的数据均可同步的在测试界面上显示，并通过分析各种动态采集的数据，提供给控制器相关的控制指令，做到测试进程的自动化。该软件还提供查询、打印等功能，利用数据库技术保存了各种历史测试数据，并SUI时可以打印自定义要求提供的结果报表。 12）系统具有HAO的操作界面，满足检定的实际需求，能按设定的参数连续工作，结束后能ZI动计算误cha、重复性能等各项数据，判别合格与否。能打印、储存、查询、传输各种检定数据的功能。在查询功能里可以按水表编号或按检定日期进行查询。所有检定数据均可及时储存、备份，可SUI时查询或删除。查询功能应包括时间、表号等数据，以便快速查询。所有的检定报告可直接打印，格式符合检定规程的要求。既可单独打印也可保存到数据库中集中打印。 中西集团
|
