浮子水位计/浮子式水位计/验潮仪（中西器材）（适合于内径为20厘米至30厘米的细井和一般测井使用） 型号:SH-SW库号：M151723
浮子式水位计

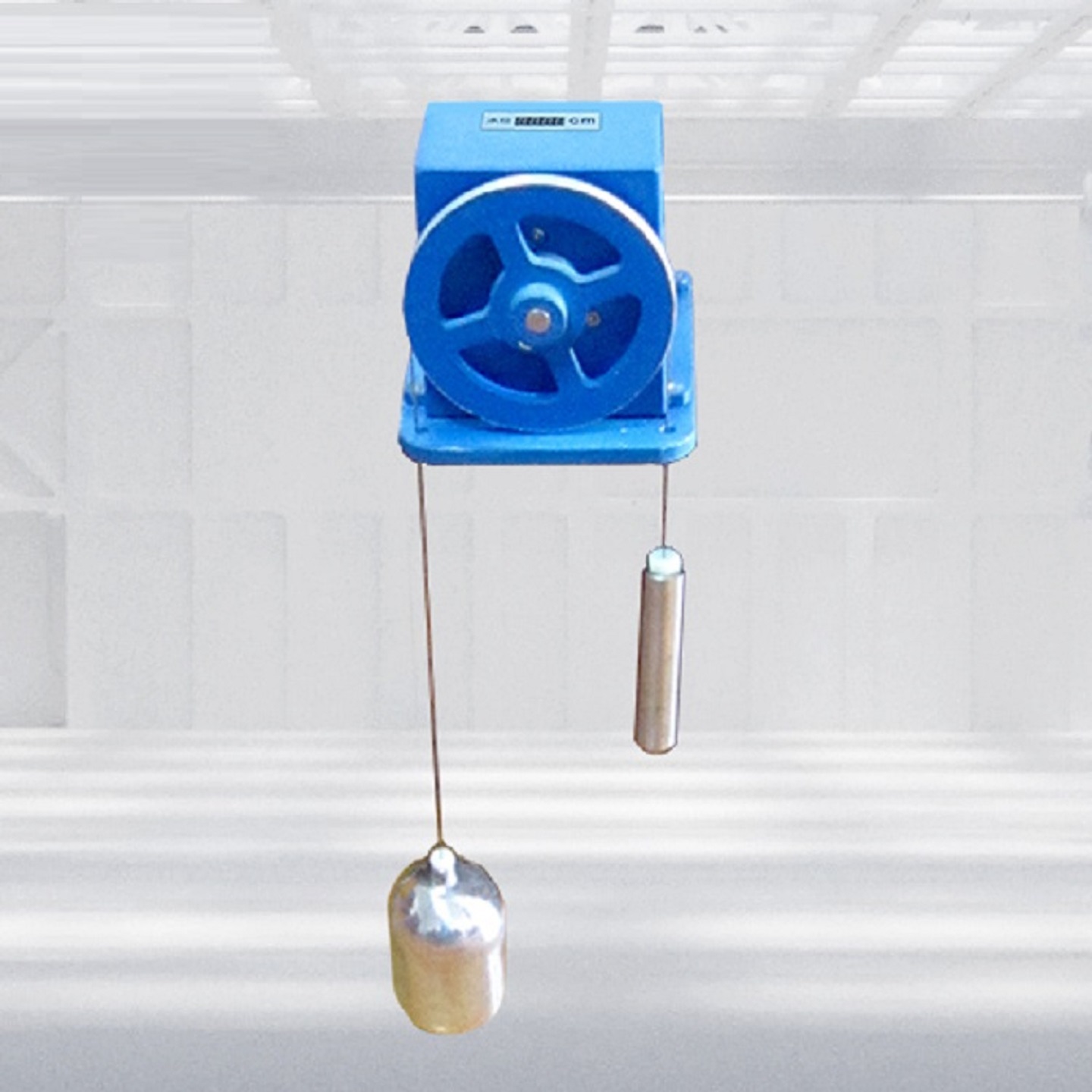

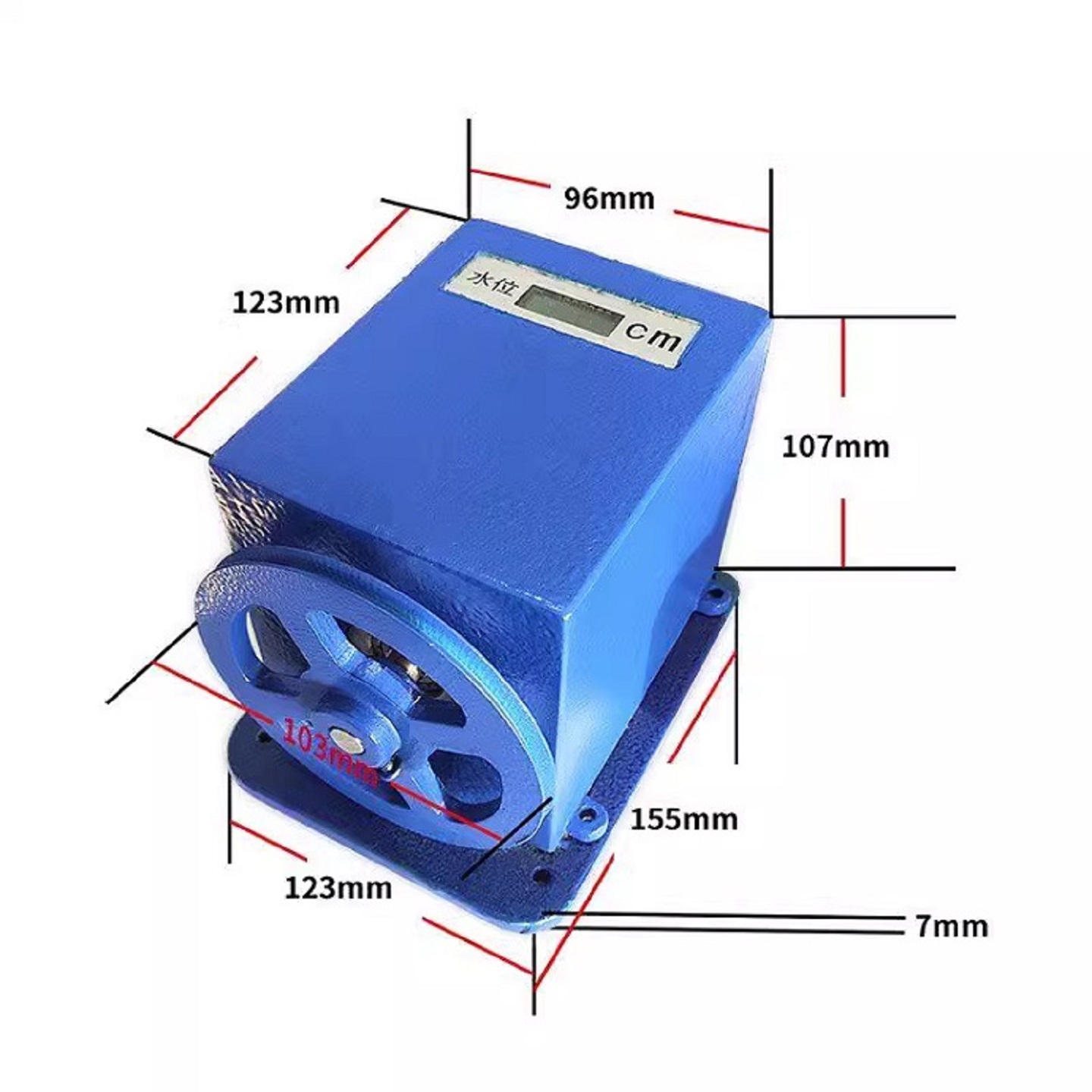

型号：SH-SW 类型 监测站、气象站 规格 L132*W132*H115（mm） 净重 2.4kg 工作温度 -40～85°C 工作湿度 0～100 %RH 储存温度 -40～125°C 储存湿度 ＜80%RH（无凝结） 产品概述 浮子水位计由水位传感器、显示器、传感器支架、浮子、悬索、平衡锤、RS485通信接口等部分组成，是观测水位变化的监测设备，利用浮子跟zong水位升降，以机械方式直接传动记录。使用浮子式水位计需有测井设备(包括进水管)，适合岸坡稳定、河床冲淤不大的低含沙河段。 功能特点 浮子传感：仪器结构简单，性能稳定，使用及维修方便 格雷码制：不存在单值性误cha，读数无模糊区 结构设计：积木化、标准化、通用化，便于装配、检修 关键器件：性能稳定，工作 适用范围 浮子水位计是独立的水位观测测量仪器，又可以与电显示器、闸门开度仪、闸门启闭机控制系统连接，共同组成计算机综合显示、控制系统（如船闸、水电站、抽水蓄能电站、农业灌溉系统，给排水系统等）；配置RS485通信接口的水位仪，可直接与通信机、计算机联网使用组成水文自动测报系统、水情卫星遥测系统；配置存贮记录单元的仪器可用于水文站。 浮子水位计适用于长期测量水库、河流、湖泊、坝体测压管等的水位变化情况，适合于水文站、水库站、闸坝站、遥测站、水电站等使用。 注：本仪器适合于内径为20厘米至30厘米的细井和一般测井使用。 工作原理 本仪器通过浮子感测水位变化，工作状态下，浮子、平衡锤与悬索连接牢固，悬索悬挂在水位轮的“V"形槽中。平衡锤起拉紧悬索和平衡作用，调整浮子的配重可以使浮子工作于正常吃水线上。在水位不变的情况下，浮子与平衡锤两边的力是平衡的。当水位上升时，浮子产生向上浮力，使平衡锤拉动悬索带动水位轮作顺时针方向旋转，水位编码器的显示读数增加；水位下降时，则浮子下沉，并拉动悬索带动水位轮逆时针方向旋转，水位编码器的显示器读数减小。本仪器的水位轮测量圆周长为32厘米，且水位轮与编码器为同轴联接，水位轮每转一圈，编码器也转一圈，输出对应的32组数字编码。当水位上升或下降，编码器的轴就旋转一定的角度，编码器同步输出一组对应的数字编码（二进制循*环码，又称格雷码）。 通用参数 供电电压：5V～20V DC 测量范围：0-2000cm 水位变率：< 100厘米/分 分 辨 率：0.1cm 水位轮启动力矩：< 100克•厘米（0.0098N•m） 准 确 度：≤±2cm或0.2%F•S 显 示 器：LCD液晶屏 防护等级：IP66 机械参数 水位轮工作周长：32cm 测 量 缆：Φ1mm不锈钢缆 浮子直径：10、15cm可选 电参数 格雷码输出：10-13位 输出形式：接点通断输出 接触电阻：≤0.5Ω 绝缘电阻：≥10MΩ 通信接口（选装） RS485接口：MODBUS协议或其它 4～20mA模拟量信号输出
|
