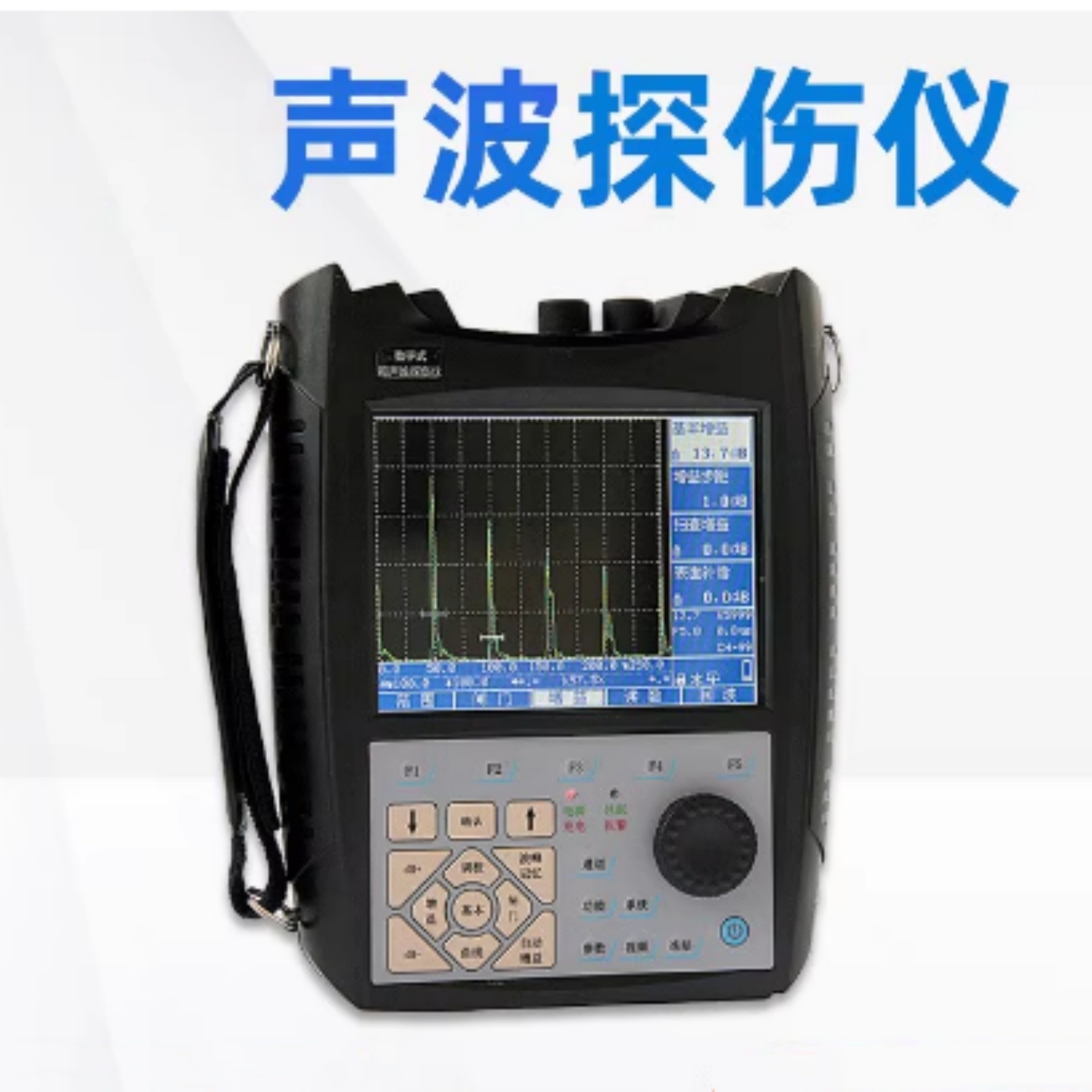

数字声波探伤仪 型号:SN199-ATMU6100库号：M71536

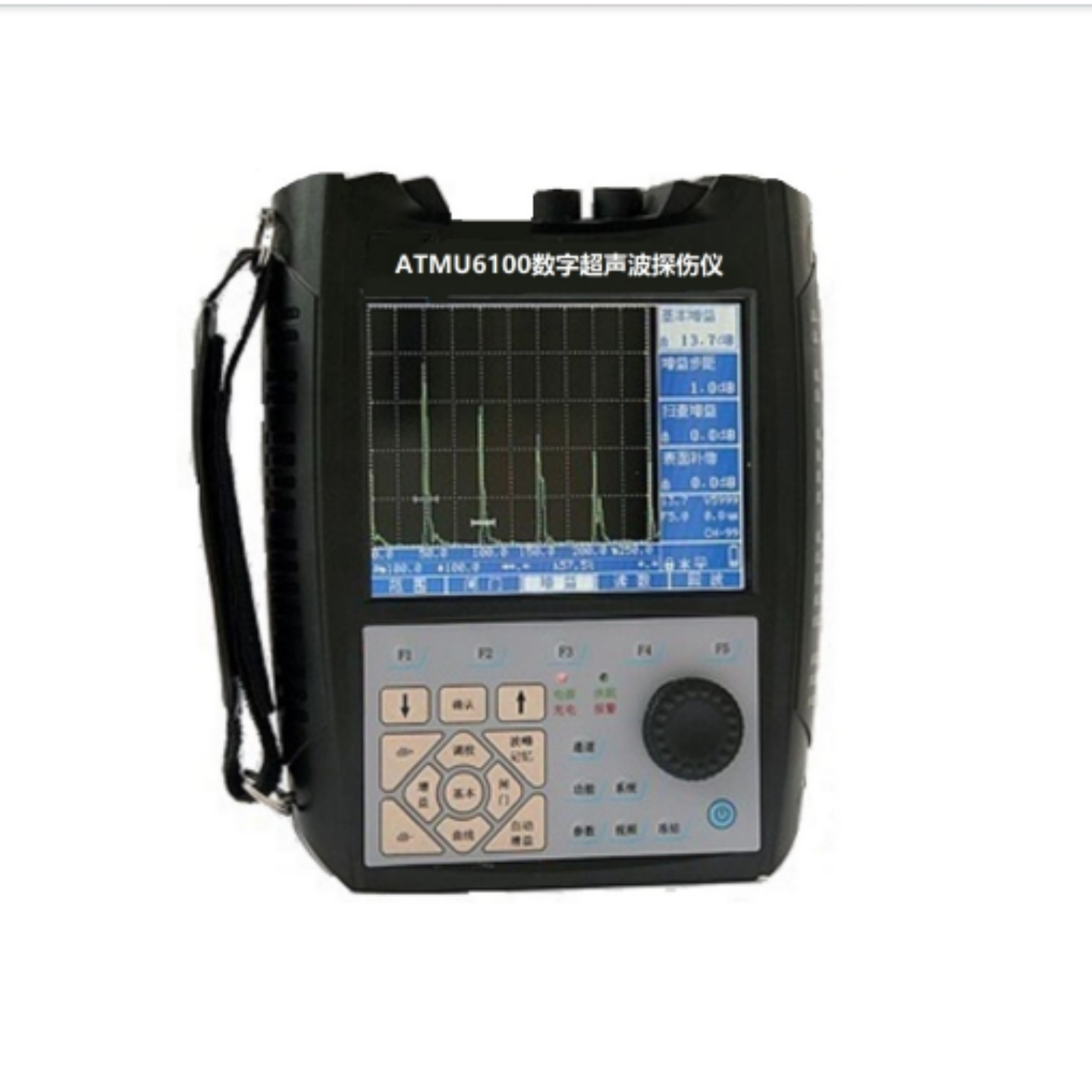

ATMU6100概述
ATMU6100数字chao声波探伤仪是一款便携式数字化chao声波探伤仪。它能够进行工件内部多种缺*陷(裂纹、夹杂、疏松、气孔等)的检测。 可采集和存储数据，并对采集到的数据进行实时处理或后处理，对信号进行时域、频域或图像分析，减少了人为因素的影响 实现铸件、锻件、板材、焊缝检测 应用在航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域！ 特点 菜单式操作，多个快捷键，数码飞梭旋钮，操作便捷，中英文显示 真彩色液晶显示屏，可根据环境选择仪器配色方案，屏幕亮度可自由设定。 可拆卸式电池供电，可边工作边充电，电池换方便。可长时间在野外作业 数据存储：100个独立探伤通道，可自由设置和存储多种探伤工艺和标准，现场探伤无需携带试块，设有存储快捷键，便于操作，可快速另存、调用、回放与删除 探伤录像时长达2.5小时存储，删除，回放，上传功能 读数自动捕捉，移动闸门时，闸门自动套住下一回波 具有Z益加减快捷键，调整Z益方便；同时具备自动Z益功能，用户可一键到预设置的Z益值 自动校准各种探头参数 DAC和AVG曲线制作无制作点顺序限制，操作方便 发射脉冲：支持尖脉冲和方波发射，脉冲幅度和宽度可调，使探头工作状态；阻抗匹配可选，满足灵敏度及分率的不同工作要求 四种工作方式：单晶直探头，单晶斜探头，双晶直探头，透射 实时采样：G速ADC，充分显示波形细节 检波方式：全波、正半波、负半波、射频 闸门：双闸门读数，支持时间闸门与声闸门，自动捕捉回波 Z益：0-110dB多级步距可调，可分别调节基本Z益、扫查Z益、表面补*偿，方便探伤设置。 支持Z益锁定，支持自动Z益 报警类型：闸门进波、闸门失波、曲线进波、曲线失波4种类型可选 报警方式：蜂鸣器报警、闪光报警 大数字显示：用户可将关键参数菜单项打开，选择需要放大的数字，比如声程、深*度等 实时时钟记录：日期、时间记录，并存储 通讯接口：G速USB接口提供传输 功能：可设置多长时间无操作屏幕变暗，以达的目的。待机时，用户可设置多长时间仪器屏幕会自动关闭，可使仪器，延长使用寿命 IP56防*水防油污设计，探头接口防护 ，柔性探头线可达万小时使用不损*坏。 支架和背包皮套携带使用方便。 峰值记忆：实时检索缺*陷高波，记录缺*陷值 回波包络：对缺*陷回波进行波峰轨迹描绘，辅*助对缺*陷定性判断 裂纹测深：利用端点衍射波自动测量、计算裂纹深*度 B型扫描：实时扫查、横截面显示，可显示工件缺*陷形状，使探测结果；包含厚度B扫和颜色B扫 孔径：在直探头锻件探伤工作中，对缺*陷的大小进行自动计算即Φ值自动计算功能 AWS 功能：直接显示缺*陷分级 焊缝图示：焊缝探伤时，直接显示焊缝截面缺*陷分布情况 DAC、AVG：利用直探头与斜探头分别测试对应的标准试块，自动生成AVG／DAC曲线 动态记录：快捷检测实时动态记录波形，存储、回放 缺*陷定位：水平值L、深*度值H、声程值S 缺*陷定量：根据设定基准灵活显示 缺*陷定性：通过包络波形，人工经验判断 曲面修正：曲面工件探伤，修正曲率换算 展宽功能：用户可选择闸门内波形展宽，亦可选择屏幕展宽功能以显示细节 回波编码：不同回波使用不同颜色区分 ATMU6100参数 扫描范围（mm）：0～25000mm(钢纵波) 声速范围：200～20000m/s Z益范围：0dB～110dB 显示延迟：-20µs～+3400µs 探头零偏：0µs～1000µs 工作频率：0.2～20MHz 电噪声水平：≤10％ 探头阻尼：50Ω、75Ω、150Ω、500Ω 重复频率： 5～1000Hz 灵敏度余量：＞62dB（深200mm，Ф2平底孔） 分 辨 力：＞40dB（5P14） 线性抑*制：0～80%（数字抑*制） 垂直线性：≤3% 水平线性：≤0.1% 动态范围：≥32dB 脉冲类型：方波 脉冲强度：多级可调 脉冲宽度：尖脉冲、自动匹配、50～1000ns 环境温度：-10℃～﹢50℃ 环境湿度：20%～95％ RH 工作时间：≥ 20 hours 电源电压：DC:7.2V; AC:220V 尺寸：222×176×60（mm） 重量：1.4 kg 含电池 显示屏：TFT DAC曲线：√ AVG曲线：√ 内置标准：√ 闸门报警：√ 曲线报警：√ 波形冻结：√ 通道：100 波形：1000 录像：5min×20/60min×1 自动校准：√ 脉冲幅度：可调 噪声抑*制：√ 波峰记忆：√ 回波包络：√ B扫：√ 自动Z益：√ 回波编码：√ 计算孔径：√ 焊缝图示：√ 裂纹测深：√ 曲面修正：√ ATMU6100标配 ATMU6100数字声波探伤仪主机 1台 直探头2.5MHzø20 1个 斜探头5MHz 9×9K2 1个 探头连接电缆 2根 3A/9V电源适配器 1个 锂电池组 1组 背包 1个 耦合剂 1瓶 中文说明书 及保修文件 1套
