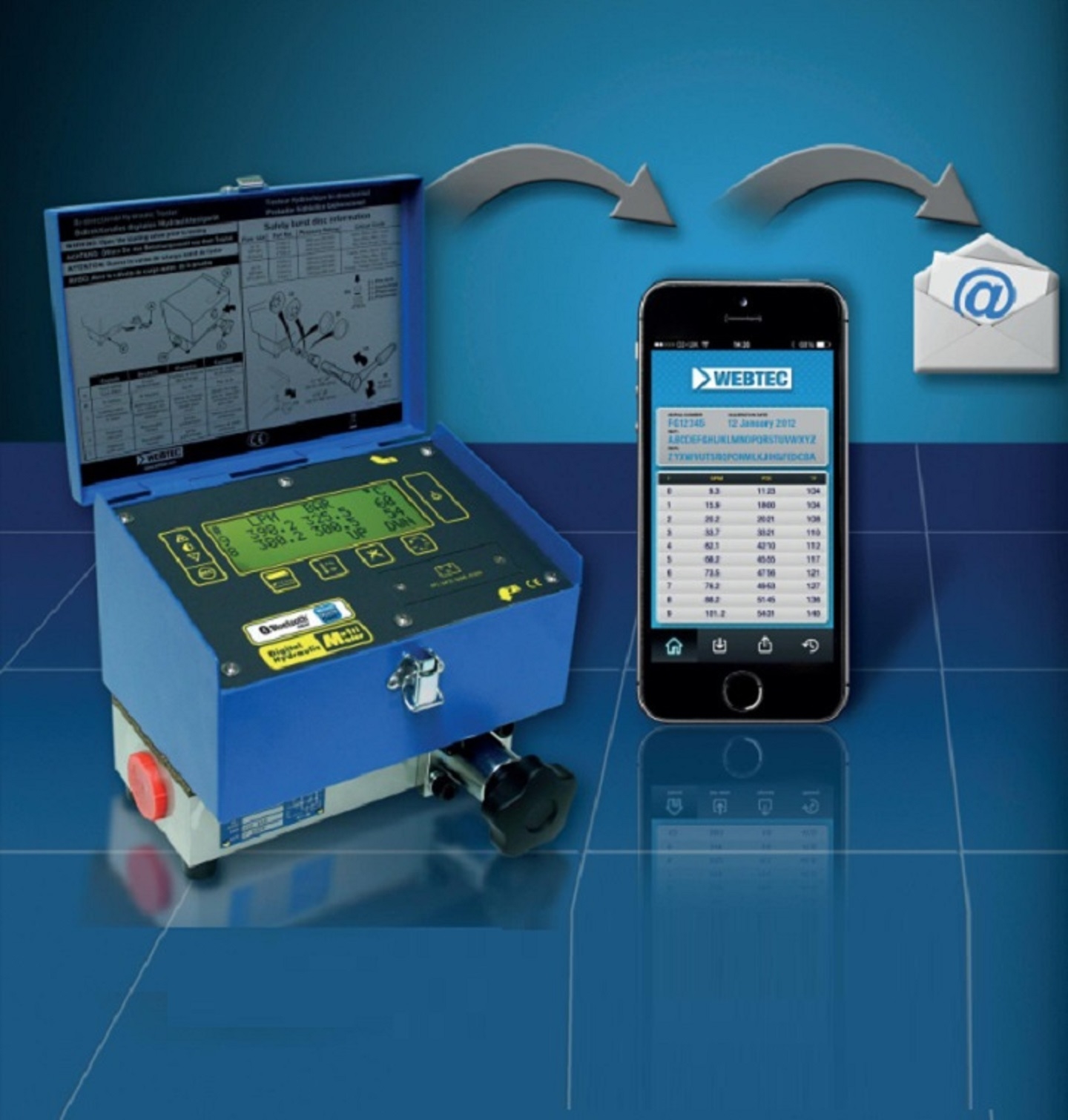

数据记录和无线传输达 800 L/min，210 US gpm 480 bar，7000 psi 特性 生成电子版报gao，以邮件形式即时发送给客户 流量 10-800 L/min， 2.5-210 US gpm 压力 480 bar， 7000 psi 可准确测量并快速提供柱状图，辅*助故障诊断。 内置加载阀。 双向操作。 内部液压油旁路，可为表和系统提供过压保护。 自动计算液压功率和容积效率。 记录的数据储存在牢固，不易丢失的记忆卡里。 便携、密封等级达IP54。 规格 型号 流量范围 压力范围 流体温度范围 流入/流出端口 DHM404-B-6 10 - 400 L/min 0 - 420 bar 0 - 105°C 1" BSPP DHM404-S-6 2.5 - 100 US gpm 0 - 6000 psi 32 - 220 °F 1-5/16" -12UN #16 SAE ORB DHM804-S-7-L* 20 - 800 L/min 0 - 480 bar 0 - 105 °C 1-7/8" -12UN #24 SAE ORB DHM804-S-7* 5 - 210 US gpm 0 - 7000 psi 32 - 220 °F 1-7/8" -12UN #24 SAE ORB DHM804在流量低于86 L/min（23 US gpm）的情况下压力控制受限。该范围内可控压力的计算方法为： 压力（单位：bar） = 5 x 流量（单位：L/min） + 30 性能参数 环境温度： 5 至 40°C (41 - 104°F) 流体类型： 液压油 精度： 流量: 显示读数 ± 1%（流量范围的 15-100 %） 压力： 满刻度 ± 0.5% 温度： ±1°C（±2°F） 功率： 低于 100 千瓦（134 马力）± 3 千瓦（± 4 马力） 高于 100 千瓦（134 马力）± 5 千瓦（± 6.7 马力） 容积效率： ± 1% 数据记录： 内存可存储达 12 组数据点 电池使用时长： 使用碱性电池，可连续工作约15小时 IP54 电路内部保护 尺寸（单位：毫米/英寸） DHM404 宽 240 （9.45"）、深 200 （7.87"）、高 200 （7.87"） DHM804 宽 245 （9.65"）、深 225 （8.86"）、高 225 （8.86"） 重量 DHM404 净重6.5 Kg（14 lbs） DHM804 净重10 Kg（22 lbs） 构造材料 外壳： 粉末喷涂喷塑钢 流体模块： 铝 密封： 氟化橡胶 Viton 为标准配置 - 可按需提供 EP 密封圈 iOS 应用’ 应用程序只适用于iOS操作系统。 手持设备需支持Bluetooth® Smart (蓝牙）4.1版本或以上。 苹果iPhone手机5S以上版本。 DHMx04 有四个显示屏，可通过面板按钮进行切换显示： 1. 流量、压力、峰值压力和温度数值刷新间隔为 0.7 秒。 2. 流量、压力、峰值压力和温度数值外加快速提供的柱状图。数值刷新间隔为 0.7 秒，柱状图刷新间隔为 0.07 秒。1和2.在显示屏 1 和 2 上，按下 P-Q/HP 按钮切换显示在底行的温度和功率。 3. 流量、压力和功率数值，加外快速提供的柱状图 刷新间隔同上。另外，按下 P-Q/HP 按钮会显示容积效率，具体显示为按下按钮时所记录的设定值的百分比。 4. 回顾在所有记录点记录的数据。可在此显示屏上删除记录。 实时显示显示屏 1、2 或 3 时，可同时记录数据点（只要内存允许）。在显示屏 4 上，通过按住 REC 按钮 2 秒并根据屏幕提示，可删除数据点。使用安装有 Webtec 应用并内置“Bluetooth Smart"的设备，可以从测试仪中检索记录数据。 检索数据后，可以很容易将数据制成格式并以电子邮件形式转发给客户。 操作特性 DHM 具有自动断电功能，如过 15 分钟未使用即自动关闭仪器。标准 9 V 电池可供正常测试 6 个月以上。9 V 电池为通用。 涡轮模块采用高强度铝制成，内装六叶片涡轮，绕不锈钢轴承和传动轴旋转。内置式流量矫直器可减少流体紊流，有助于实现双流向的流量测量。 内部加载阀可向任一*liu向施加渐进压力。当过大压力值约 5% 的时候，可换的安*全盘就会使液压油在内部旁流。用于换的安*全盘存放在测试仪流体模块背后的支架内。可提供不同压力范围（大可达 480 bar）的安*全盘。 校准 所有测试仪均已使用标准 21cSt 液压油进行校准。可根据要求提供——此为付费选项。 安装 推荐使用 1-2 米（3-6 英尺）长的软管连接流体模块。所有连接均应由具有相应资格的人员进行。
