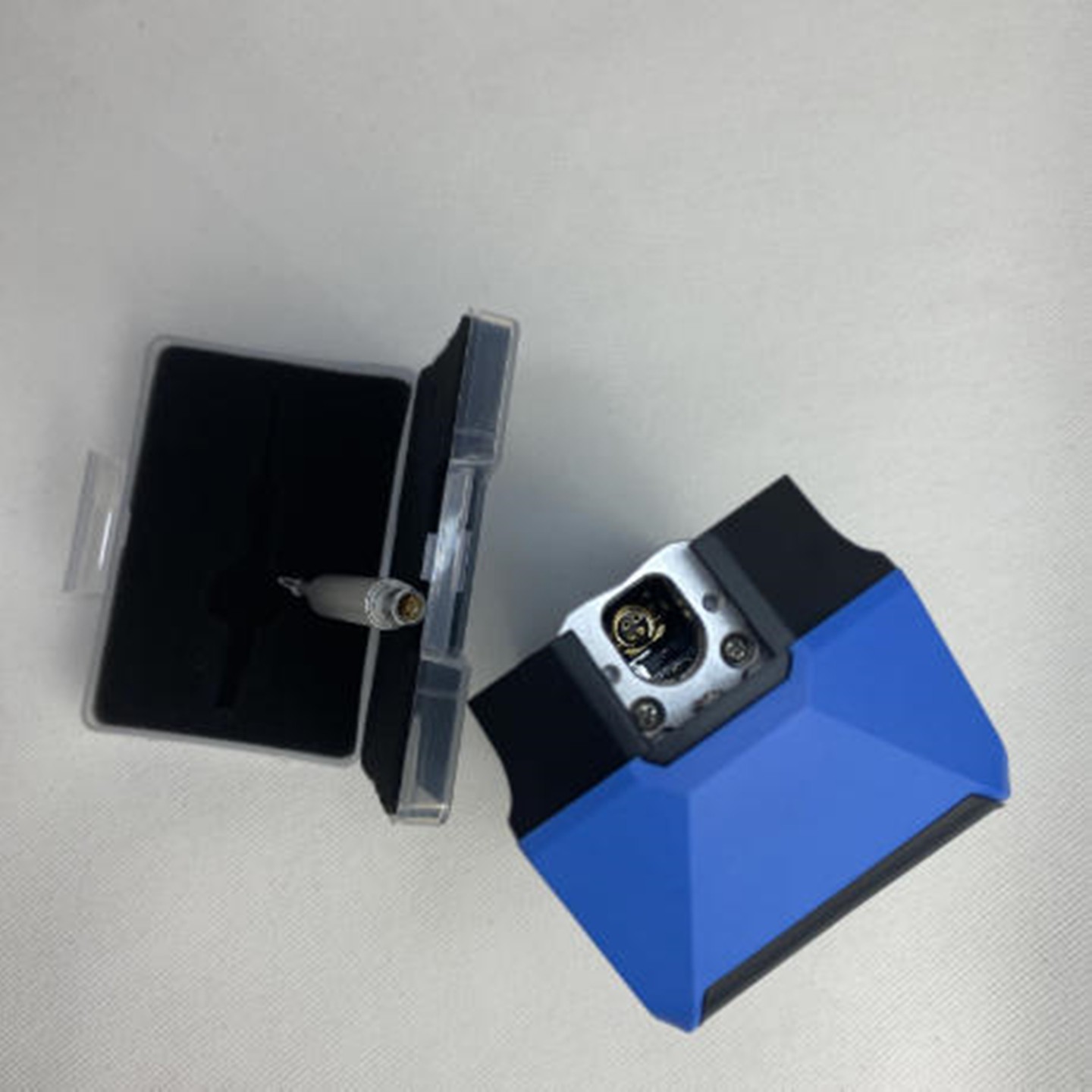

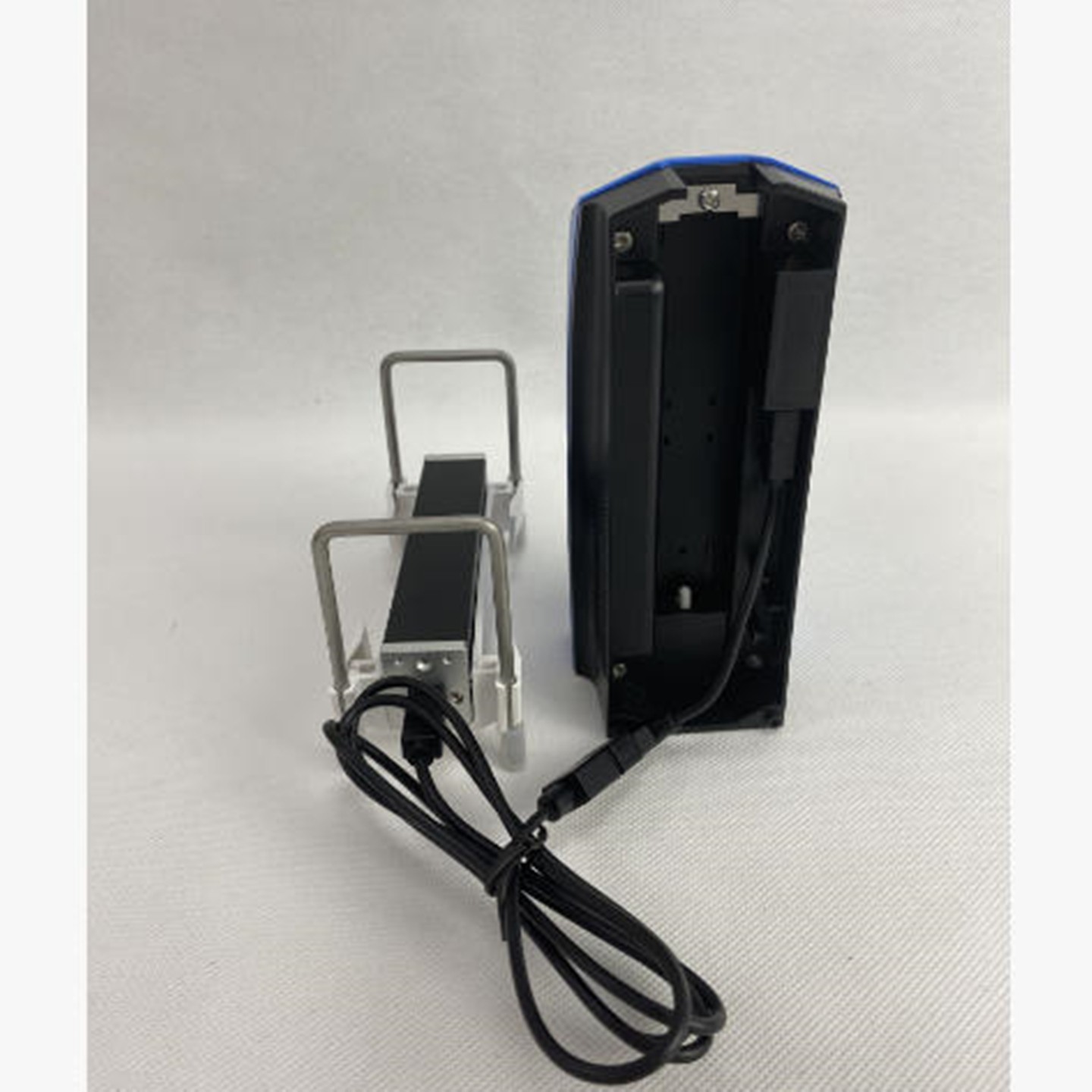

表面粗糙度测量仪库号：M413830 表面粗糙度测量仪/分体式粗糙度仪 型号:WZX/NDT161库号：M413830 查看hh 1概述 该表面粗糙度测量仪是适合于现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。该仪器它操作简便，功能，测量快捷，精度稳定，携带方便，能测量新国JI标准的主要参数，本仪器执行了国JI标准。测量参数符合GB/T 3505《产品几何技术规范 表面结构 轮廓法 表面结构的述语、定义及参数》GUO家标准, 符合GB/T 6062《产品几何量技术规范 （GPS）表面结构 轮廓法 接触（触针）式仪器的标称特性》并兼容美国、德国、日本、英国等GUO家的标准。适用于多种机加工零件、机械加工制造业、检测、商检等部门，适用于DA型工件及流水线的现场检验，以及检测、JI量、商检等部门的外出检定，不会对工件产生SUN伤。 可测量工件范围：平面、外圆面、锥面、内孔、沟槽、曲面等（TE殊表面需配适用传感器进行测量） 技术参数 测量范围 Z轴(垂直) 400μm (-200μm~200μm) / 12600μin (-6300μin~+6300μin) X轴(水平) 17.5mm（0.69 inch） 分辨率 Z轴（垂直） 0.002μm/±20μm 0.004μm/±40μm 0.008μm/±80μm 0.020μm/±200μm 测量项目 参数 Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2 标准 ISO4287国JI标准；ANSI B46.1美GUO标准； DIN4768德GUO标准；JIS B601日本标准 图形 支承率曲线，粗糙度 原始轮廓，滤波波形 滤波器 2RC,PC-RC,Gauss,D-P 取样长度(lr) 0.25,0.8,2.5mm 评定长度（ln） Ln= lr×n n=1~5 传感器 测量原理 位移式差动电感 触针 天RAN金刚石，90锥角，5μm针尖半径 测力 触针测力：4mN；导头测力：<400mN 导头 硬质合金，滑行方向半径40mm 滑行速度 lr=0.25, Vt=0.135mm/s lr=0.8, Vt=0. 5mm/s lr=2. 5, Vt=1mm/s 返回 Vt=1mm/s 示值精度 0.001μm 示值误差 ±(5nm+0.1A) A:多刻线样板参数Ra的标准值 示值重复性（变动性） 不大于3% 残余轮廓 不大于0.010μm 电源及充电电压 3000mAh锂离子电池，用DC5V,充电器充电 主机外形尺寸 158×65×55mm 驱动器外形尺寸 23×27×115mm 支架可调高度 40mm 重量 约400g 工作环境 温度：- 20℃ ~ 40℃ 湿度：< 90% RH
