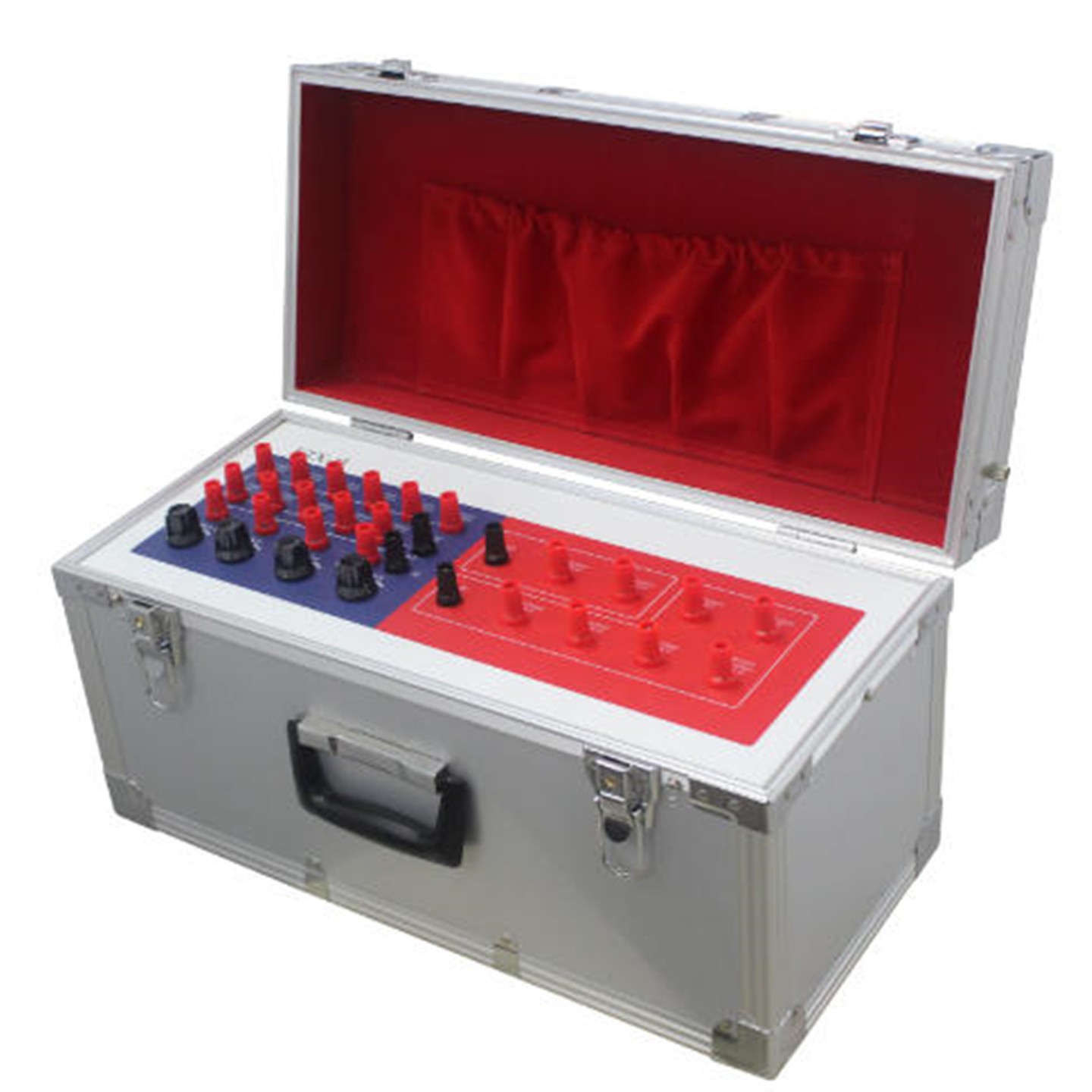

高压交直流负载箱 型号:ZX/FZX-II库号：M413685 查看hh
midwest-group
概述
本型电阻箱为检测耐电压测试仪漏电流、容量.适用JJG795 -2016 耐电压测试仪JI量检定规程。
标准条件
在温度为20℃±10℃，相对湿度不chao过80%的标准条件下，本型电阻箱的准确度为±0 .5%。
使用条件
使用条件：温度为0℃～+40℃，相对湿度不CHAO过80%。
外形尺寸和重量
长480mm×宽225mm×高180mm
重量约3.5kg
主要技术性能:(可按用户要求定做)
1 准确度AC、DC、0.5 级,功率≤500W。
2 量限
2.1 漏电流100uA-400mA
2.2 容量：测试容量电阻数值的设置与耐压器内阻相等。使之耐压器的输出功率ZUI大，我们采用
全功率电阻，因此不需要计算。
3kV5mA ,3kV10mA,3kV20mA，3kV50mA,3kV100mA
4kV5mA ,4kV10mA,4kV20mA,4kV50mA,4kV100mA
5kV10mA,5kV12mA ,5kV20mA,5kV40mA，5kV50mA,5kV100mA
6kV10mA,6kV20mA,6kV50mA,6kV100mA,
10kV10mA,10kV20mA,10kV50mA
15kV10mA ,15kV20mA
以上各点均可用全负荷法测量。
可用半负荷法测量的点有： 上述各点加额定电压的一半，即为半负荷法测量，另外，本负载箱还
可用半负荷法测量3kV200mA,4kV200mA， 5kV200mA, 10kV100mA,10kV200mA,15kV50mA 和
15kV100mA 点。
