德国kracht指示器/流量显示器/电量变送器 型号:SD1-I-24库号：M413688 查看hh
流量显示器

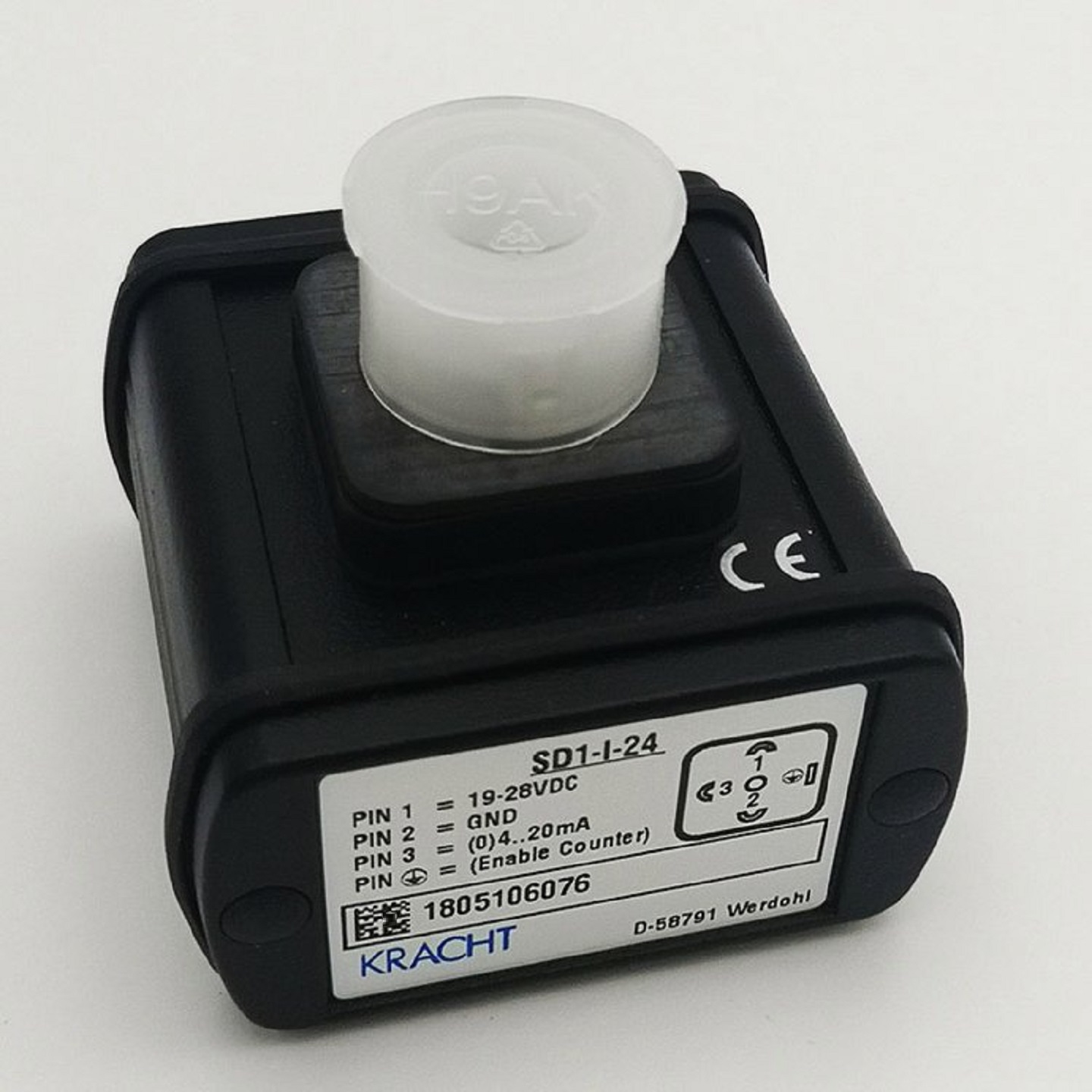

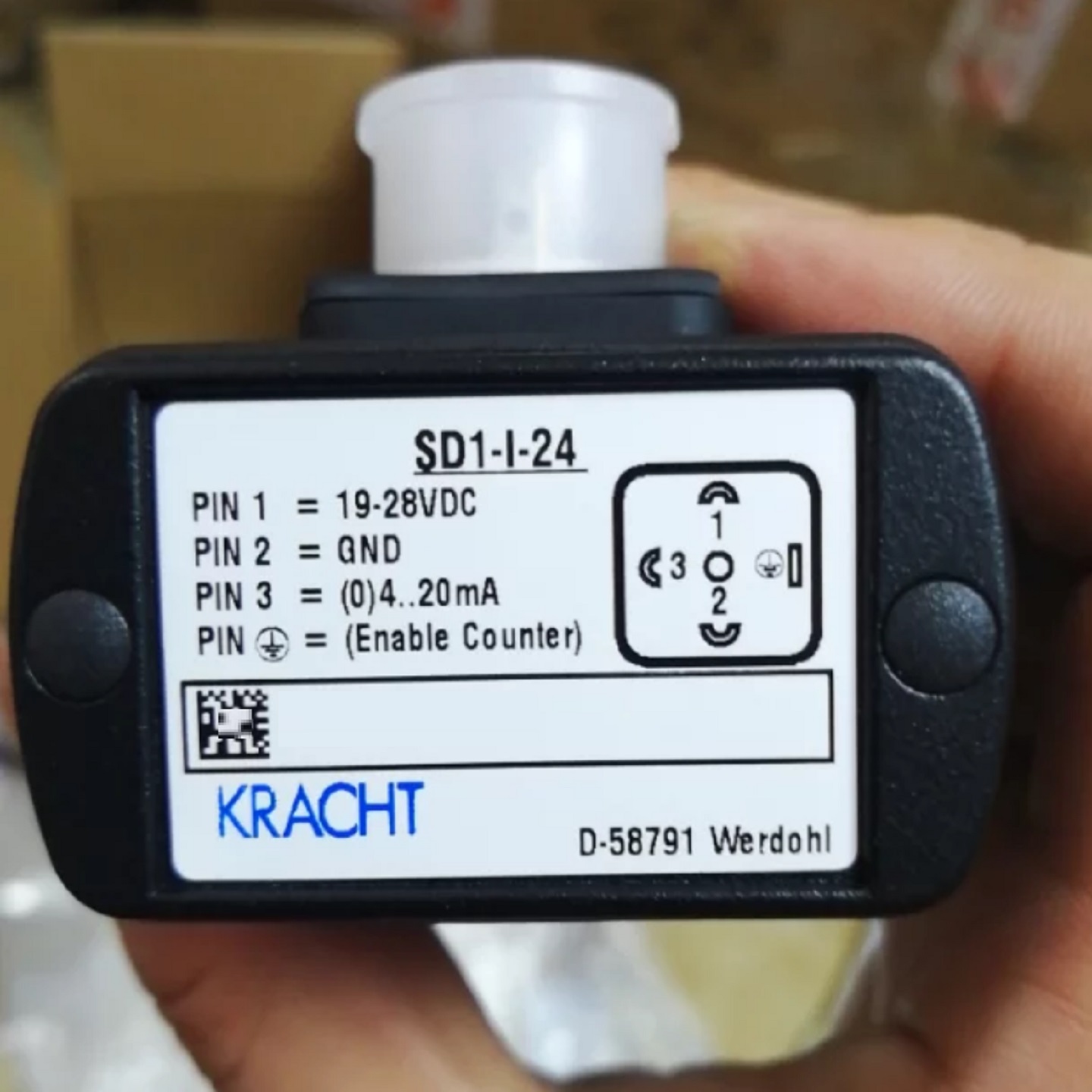

型号：SD1-I-24
输出信号:4-20mA
输入信号:3 TO 300 L
工作电压:24 VDC
测量范围:0 TO 300 L
准确度:0.5

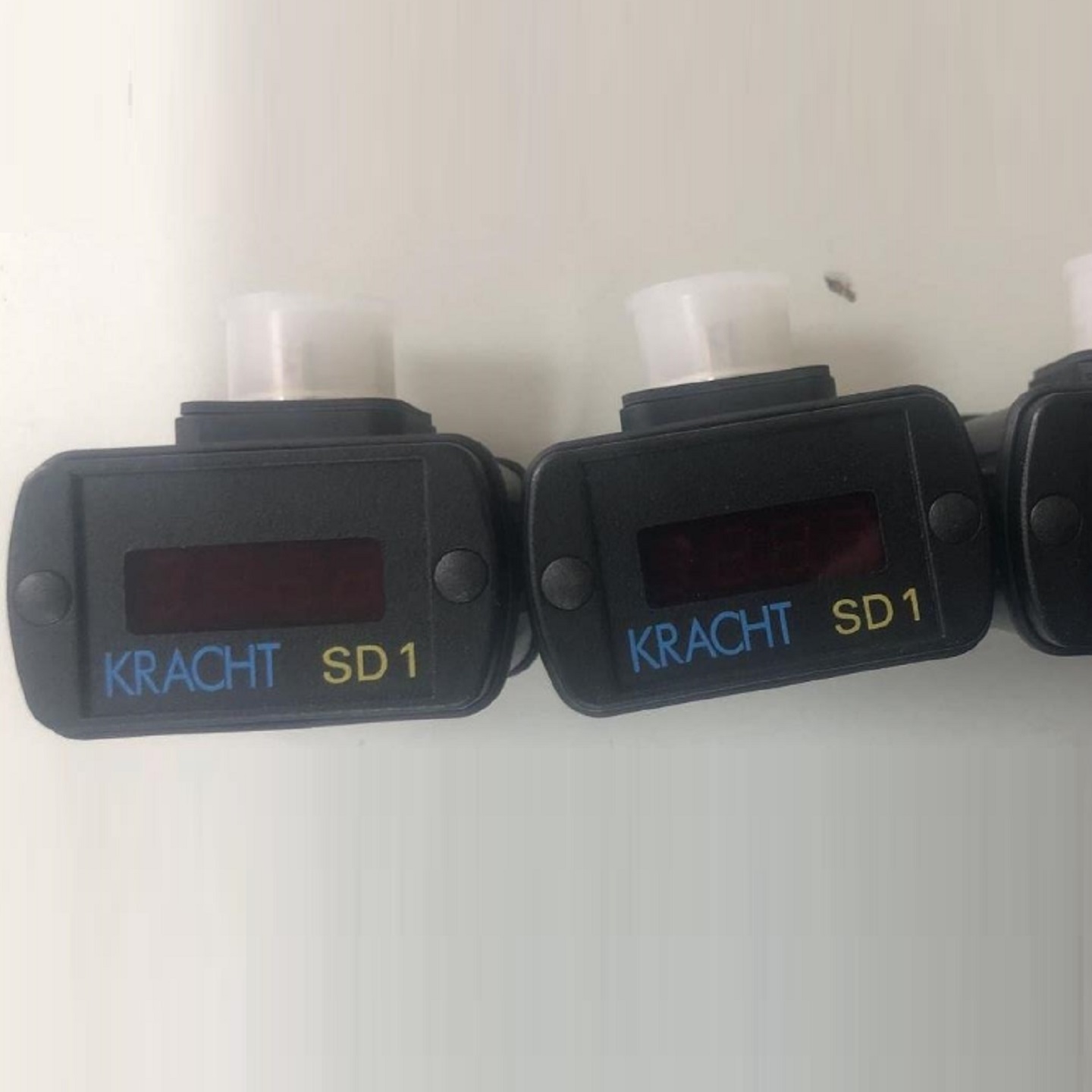

德国KRACHT插装式显示器SD1是一款多用现场显示器，可用于KRACHT公司出品的所有带(符合DIN43650标准)连接头接口的流量计产品系列。该显示器只需直接插在流量计的连接头和连接座中间即可。可选择在显示屏上显示流量或者体积。与标准测量计一样，可输出方波信号用于进行外部再处理。
应用场景
冷却系统、润滑系统
燃料供给监控
石油、化工、制药、食品工业中的流量监测
设备改造（为旧流量计加装显示功能）
SD1 和流量计的传感器由电池包供电。需单独的电源。蓄电池电量用尽时，可使随附的充电器对设备进供电和充电。
该显示器只需插在流测设备的接口上即可；
SD1和流量计的传感器由电池包供电，无需单独的电源；
可自由设置脉冲齿体积；
可通过2个按键进行编程；
可选配一个于流量/体积成比例的电流输出端（0-20mA，4-20mA），或带两个可编程继电器触点的插装式显示器。此时将不配备方波信号输出
流量计+SD1安装顺序为插头在上方，SD1在中间。流量计在下方。
设置方法
一、菜单项目设置
1，同时按住 T1和 T2键4秒
2，显示*后两位数字 00-10
3，按T1键改变菜单项目，从 00.01,02.03--10.(每个菜单单项隐藏菜单选择子项)
4，按T2键选择菜单子项参数，出现 4位数字，(如菜单项 00按 T2 出现 0.025,0.040.....5.000选择)
5，同时按 T1 和 T2 键确认保存
二、小数点位置设置
1，先按 T2 键，再按 T1 改变小数点位置
2，菜单项目和小数点设置已经完成就同时按 T1 和 T2 确认保存
三、退出参教设置 同时按住 T1 和 T2键4秒
|
