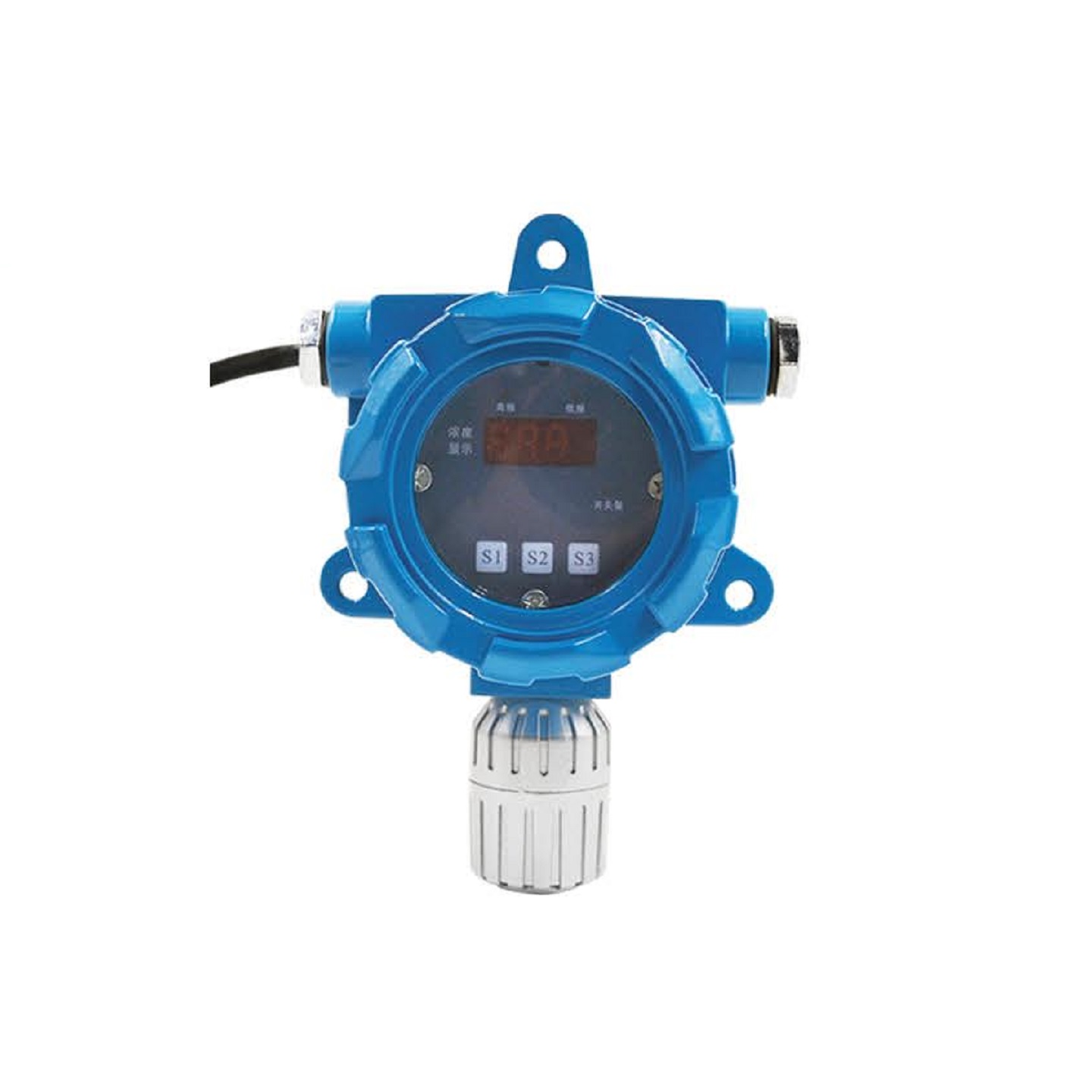

固定式气体检测变送器
型号：HSTL-Q100
防爆标志：Ex ia IICT6Ga

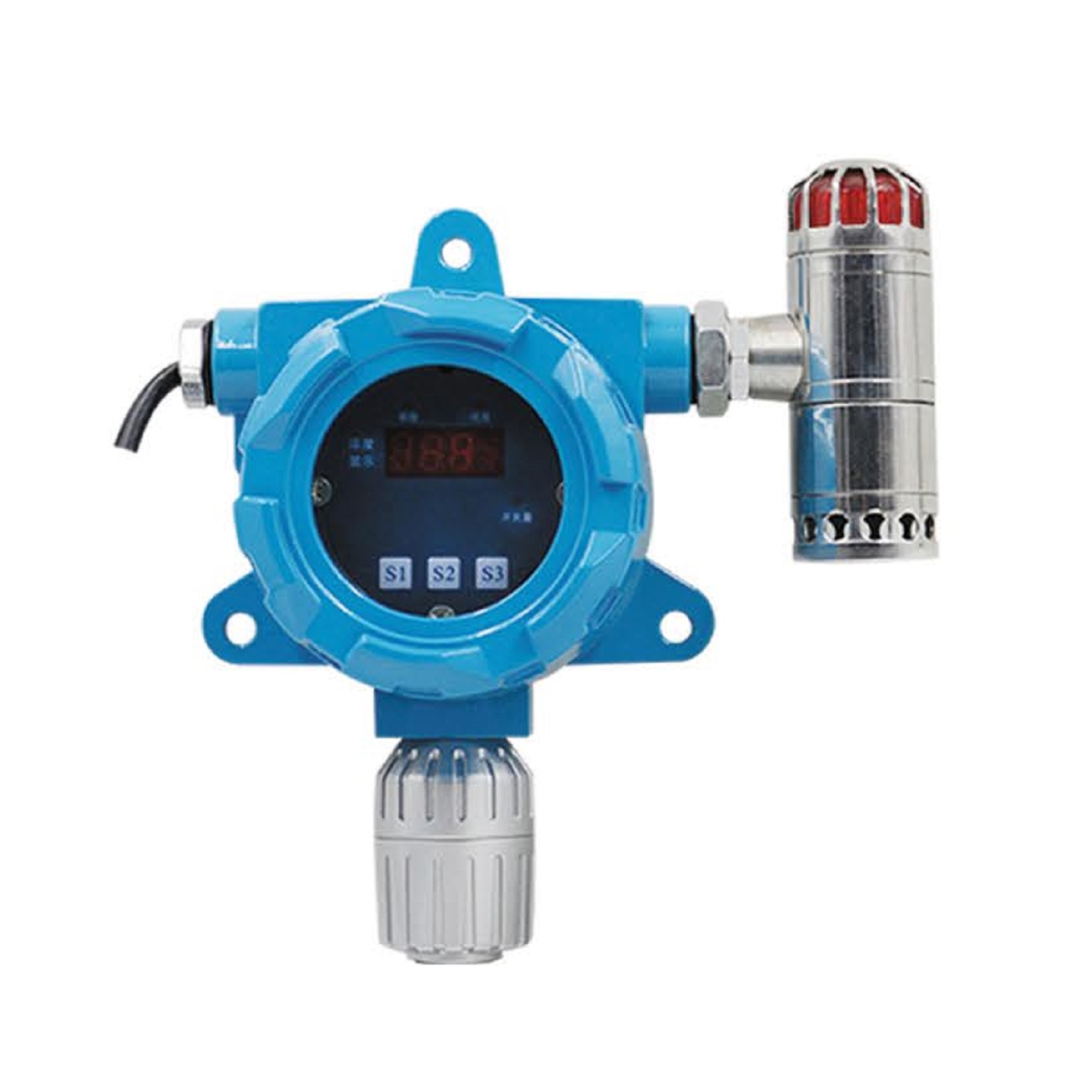

带声光报警，带显示
HSTL系列固定式气体检测变送器可以应用于冶金、石油、石化、化工、化学化工、船舶等行业。仪器采用4~20mA或485标准信号输出，可远距离传输，可直接进入DCS系统，检测传感器具有灵敏度高、反应迅速、使用时间长、极*化时间短等特点。
工作原理
可燃性气体传感器采用低功耗抗干扰型载体催化元件。它与二只固定电阻构成检测桥路。当空气中含有可燃性气体扩散到检测元件表面上，在检测元件表面催化剂作用下迅速进行无焰燃烧，产生反应热使检测元件的铂丝电阻值增*大，检测桥路输出一个差压信号。这个电压信号的大小与可燃性气体浓度成正比例关系。它经过放大后，进行电压电流转换并把可燃性气体爆zha下限值以内的%分含量(%LEL)转换成4~20mA标准信号输出。

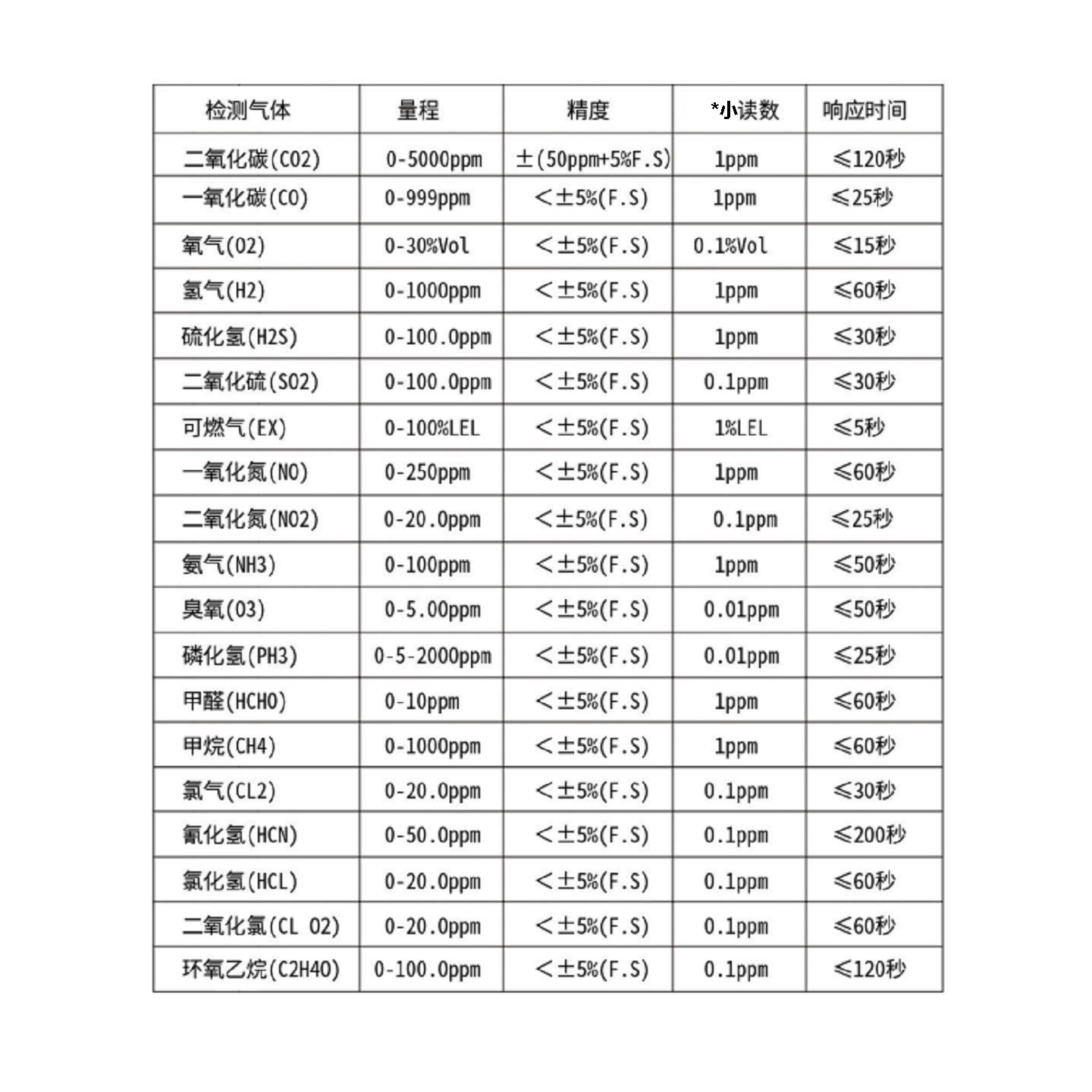

技术参数
重复性:<2%
零点漂移:<士2%(F·S)/6h
工作温度:-20~+50°C
环境温度:<90%RH
传感器工作原理:氧气及有*毒气体为电化学式，
可燃性气体为催化燃烧式
传感器使用时长:可燃性气体传感器为三年，氧气及有*毒气体传感器为二年。
检测方式:扩散式
工作方式:固定式长期连续工作
工作电压:12~30VDC
工作电流:氧气及有*毒气体<50mA(Max)
可燃性气体<150mA(Max)
输出信号:三线制4~20 mA/0-5V/0-10V 标准

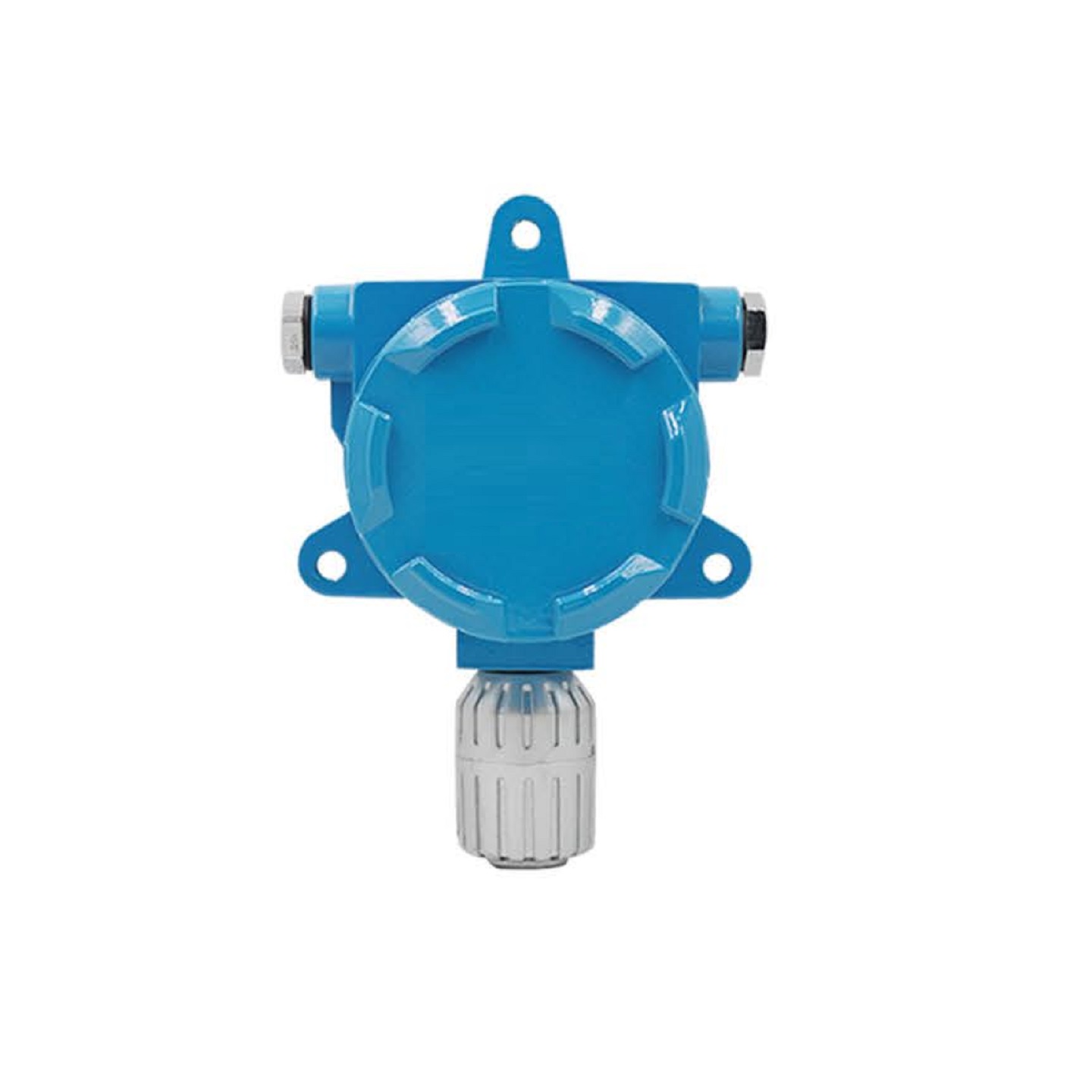

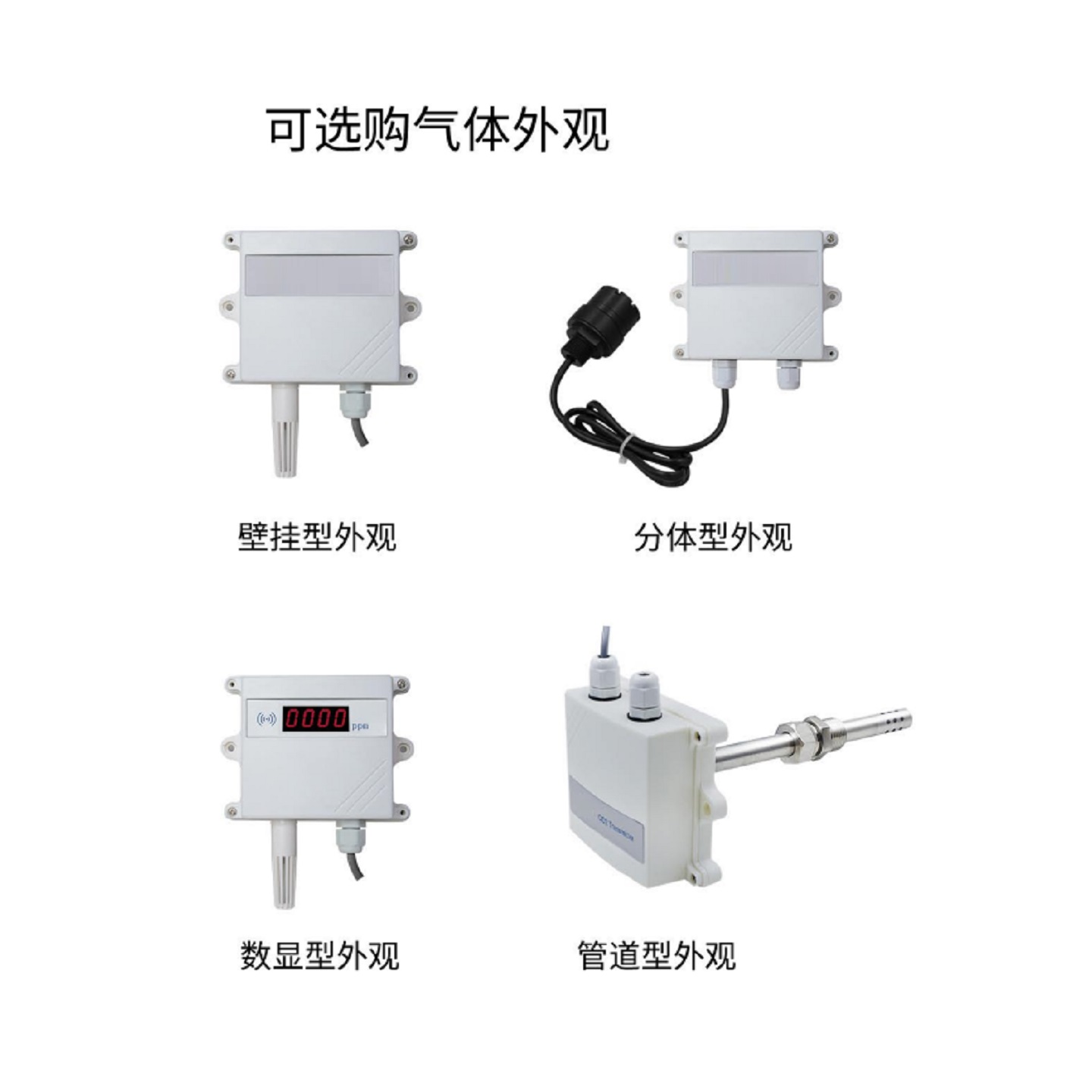

信号输出或RS485信号输出外型结构:压铸铝壳，或塑料壁挂外壳
外型尺寸:
壁挂外壳117*85*41mm压铸铝壳135*125*116mm重量:壁挂≤0.3kg带支架≤1.2kg

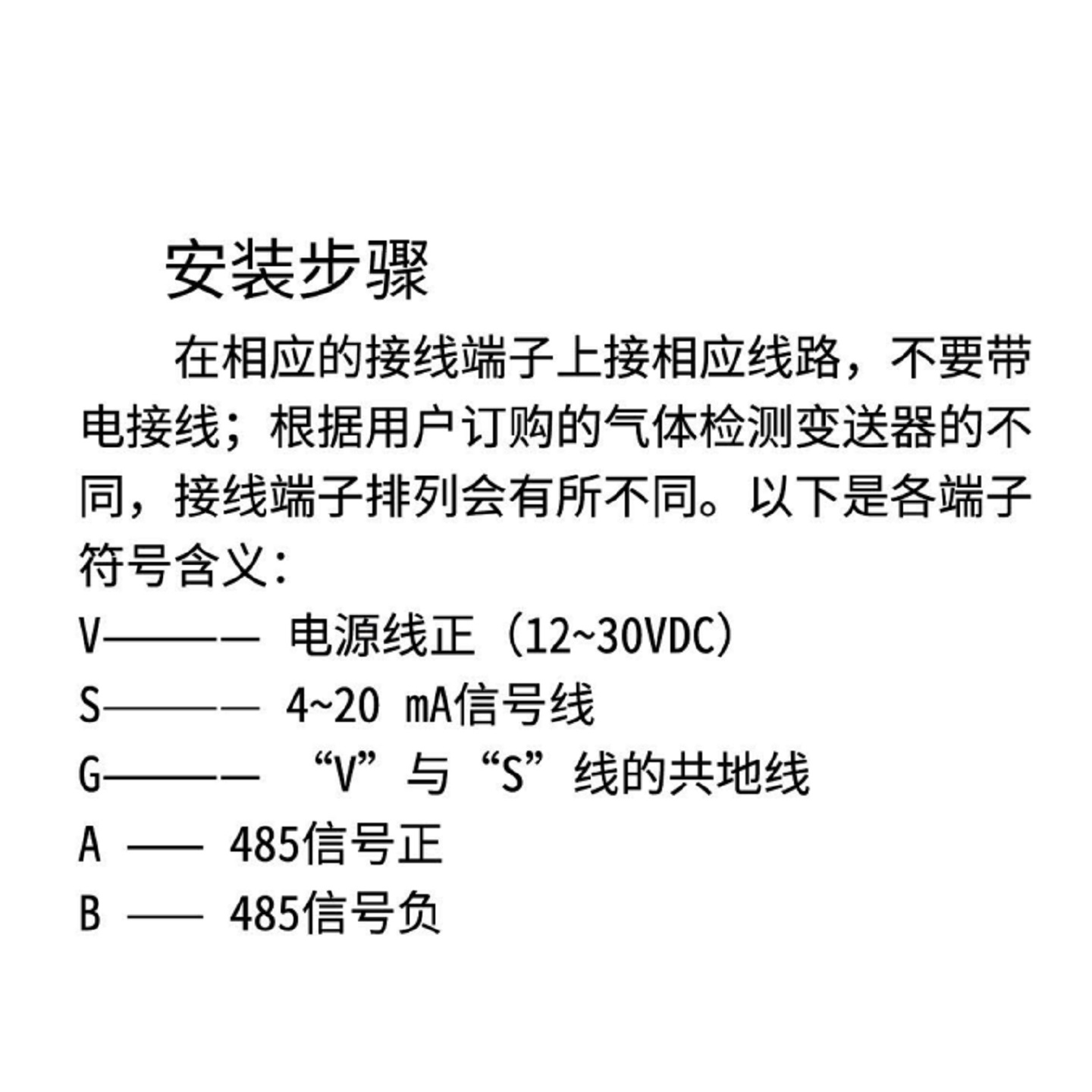

连接电缆:4~20mA信号
通信方式:三芯屏蔽电缆，截面积3*1.5mm
485信号通信方式:两芯屏蔽双绞电缆(485信号)，截面积2x1.5mm
两芯屏蔽电缆(电源)，截面积2*1.5mm
连接距离:>1000m
防护等级:IP65
安装方式:固定式或墙壁式
进线口:六角型锁紧螺母
防爆标志：Ex ia IICT6Ga
|
