电缆路径综合测试仪 型号:HX03-ULDL-9000库号：M413469 查看hh

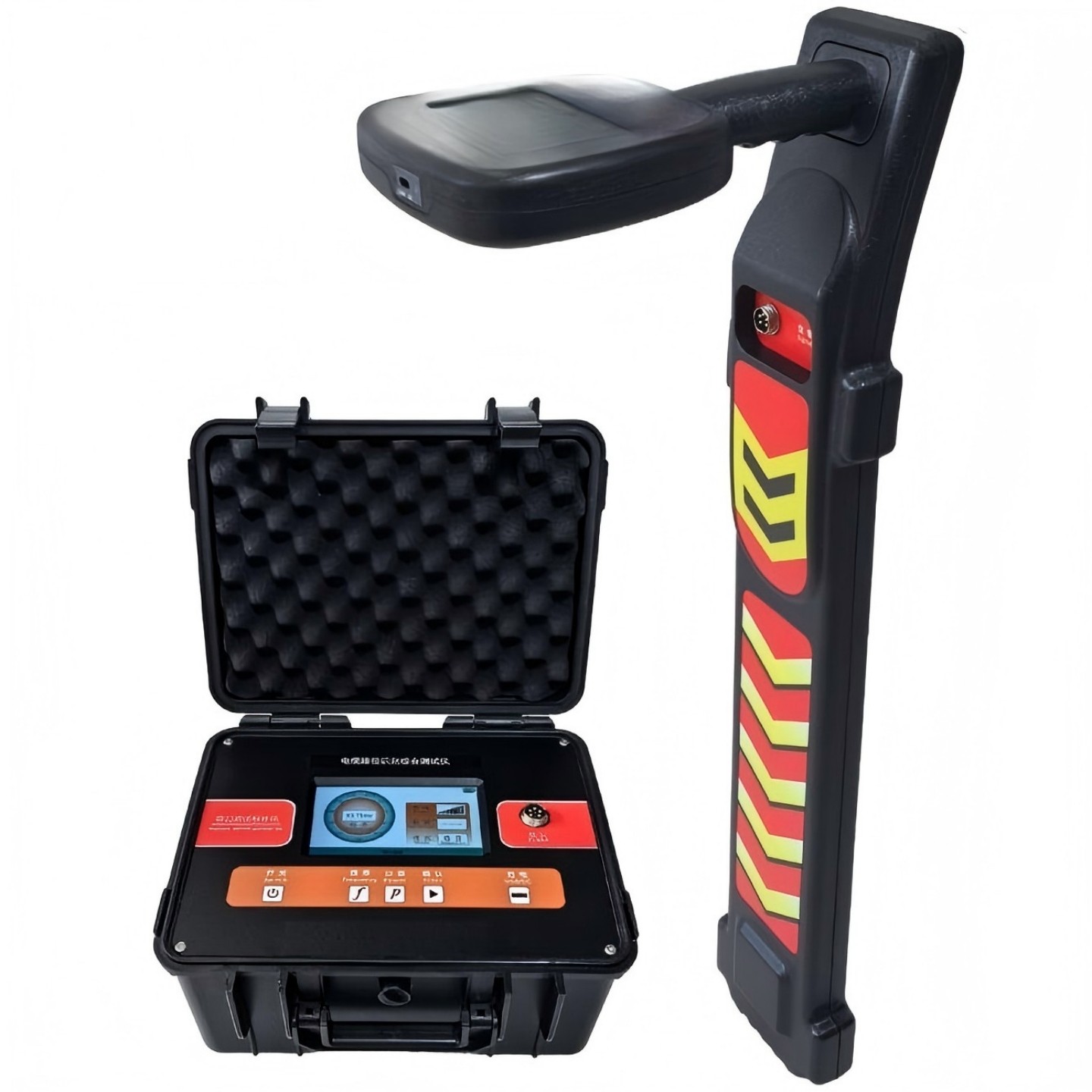

该产品能在非开挖的情况下，用于地下电缆线路敷设路径探测/电缆识别/埋深测量，还可以进行低压路灯电缆、地埋线路的短路/断路/漏电（雨天跳闸）等故障点的测试查找等，同时也可进行地下带电线缆排查。仪器由发射机、接收机、发射耦合夹钳、直连线、接收柔性耦合夹钳（选配)、A 字架（选配)、测绘 App（选配）等组成。
技术参数
发射机
1、输出方式：直连法、耦合法、感应法，3 种方式自动识别。
2、输出频率：640Hz、1.28kHz、2.56kHz、3.2kHz、4.09kHz、8.19kHz、
10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz。
3、输出功率： 15W，9 档可调，自动实时阻抗匹配、显示。
4、直连法输出电压：150Vpp max。
5、显示方式：工业级 5.0 寸彩色液晶显示，分辨率 854*480。
6、操作方式：软按键；具有中英文切换设置功能。
7、其它功能：具有过载和短路保护。
8、耦合夹钳规格：直径≤130mm。
9、供电方式：内置可充锂电池，充电器输出 5.0V/2000mA
10、工作时长：功率连续输出时间＞8h。
11、通讯接口：Type_C 型 USB 接口，可同时实现仪器充电和数据通讯。
12、产品规格：长 277mm×宽 227mm×高 153mm，重量≤3.5kg。
接收机
1、主动探测频率：640Hz、1.28kHz、2.56kHz、3.2kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、
65.6kHz、81.9kHz、197kHz；被动盲测频率 50Hz、60Hz、250Hz，共 3 种；被动射频频
率 32.7kHz、65.6kHz、81.9kHz、197kHz，共 4 种。
2、探测模式：导线示踪模式、罗盘模式、扫频测量模式，共 3 种。
3、探测方法：宽峰法、窄峰法、波谷法。
4、探测范围：直连法施加信号≤20km，由接地阻抗、线阻、埋深因素
决定；耦合法施加信号≤10km，由接地阻抗、线阻、埋深因素决定；
感应法适用于埋深≤2m 的线缆。
5、测深范围：0～20m。
6、测深精度：0～3m 范围，精度±5%；3m～20m 范围，精度±10%；由
现场环境、非同心线的形状、邻近管线的分布等情况因素决定。
7、显示方式：工业及 5.0 寸彩色液晶显示，分辨率 800*480。
8、显示内容：罗盘指示、路径示踪、方向指示、信号强度、信号增益、信号数据、深丨度数据、电流数据、探测频率、探测方法、声音大小、电池状态等。
9、操作方式：软按键；具有中英文切换设置功能。
10、声音指示：随信号强度变化的调频音调。
11、其它提示：具有信号强度、电流相位为主的正误提示；示踪导线、罗盘箭头、条形进度
条式信号强度等颜色变化的干扰提示；液晶屏警示符号提示等。
12、电缆识别：可多标定识别 20 条电缆（停电状态或带电状态）。
13、识别方式：柔性耦合夹钳，直径≤200mm，可定制。
14、识别距离：直连法施加信号，回路阻抗 8kΩ以内，距离≤20km，由接地阻抗、线阻因
素决定；耦合法施加信号，回路阻抗 1kΩ以内，距离≤6km，由接地阻抗、线阻因素决
定。
15、故障定位：可实现地埋线缆低阻故障点的定位。
16、定位方式：黑色可折叠式 A 字架，液晶屏幕绿色/红色箭头实时指示故障点前后方向。
17、供电方式：内置可充锂电池，充电器输出 5.0V/2000mA。
18、工作时长：＞12h。
19、通讯接口：Type_C 型 USB 接口，可同时实现仪器充电和数据通讯。
20、产品规格：长 155mm×宽 295mm×高 695mm，重量≤1.8kg。
|
