变压器油面温度控制器 型号:ZDCS-MT-ST160SK库号：M173490 查看hh
无源 4...20 mA 模拟输出

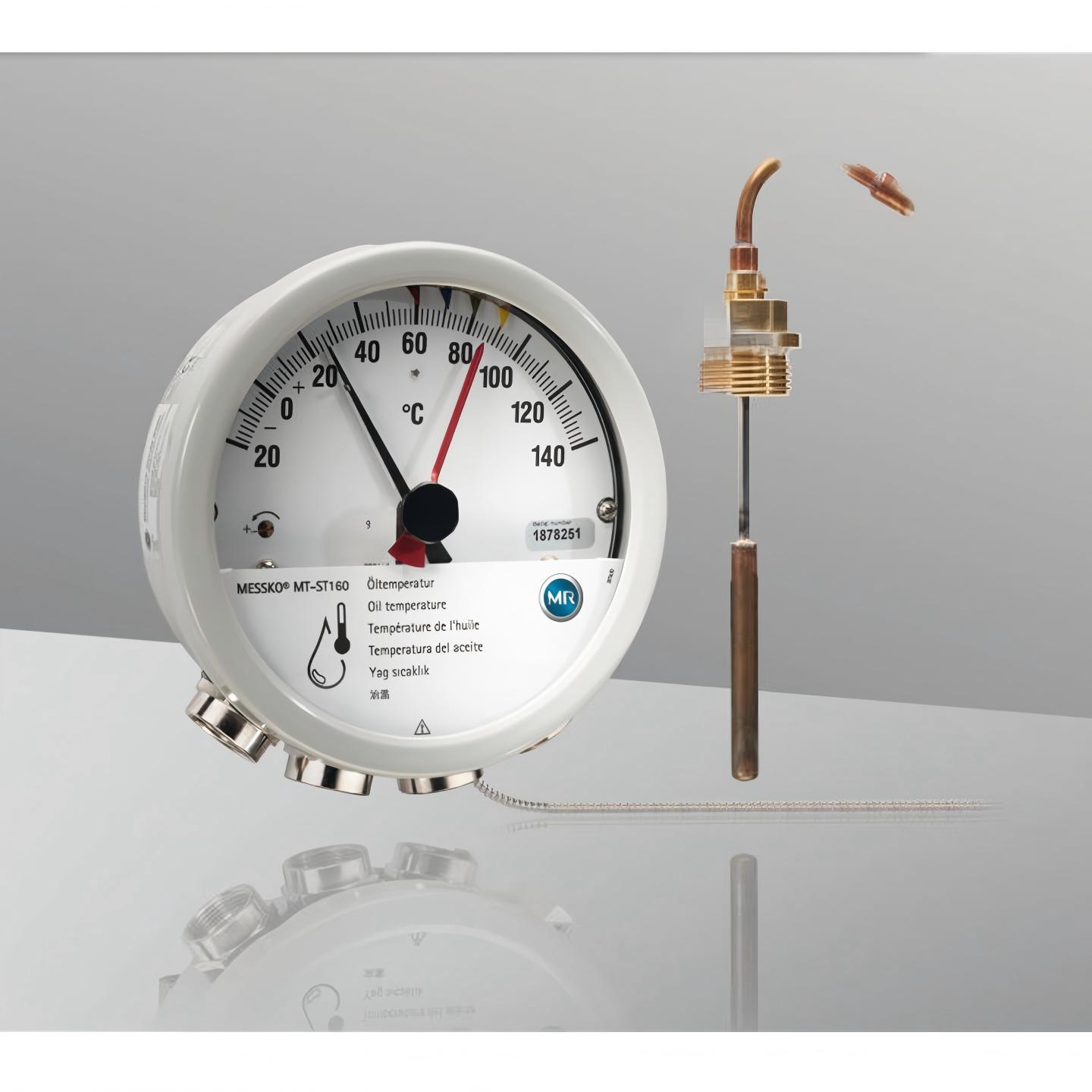

油温指示器
▪ 显示油温。
▪ 带可调微动开关的指针式温度计。
▪ 显示的温度对应于指针式温度计的温度传感器的油温。
▪ 机械测量系统独立运行，无需电源。
技术指标
测量范围 -20…+140°C
基本材料
前环和外壳 镀锌钢板，RAL 7033 涂层，符合
DIN EN ISO 12944-9 防腐等及 C4H 要求
视察窗 层压安丨全玻璃
温度传感器 裸铜
固定板 不锈钢
毛细管 带保护套的铜毛细管

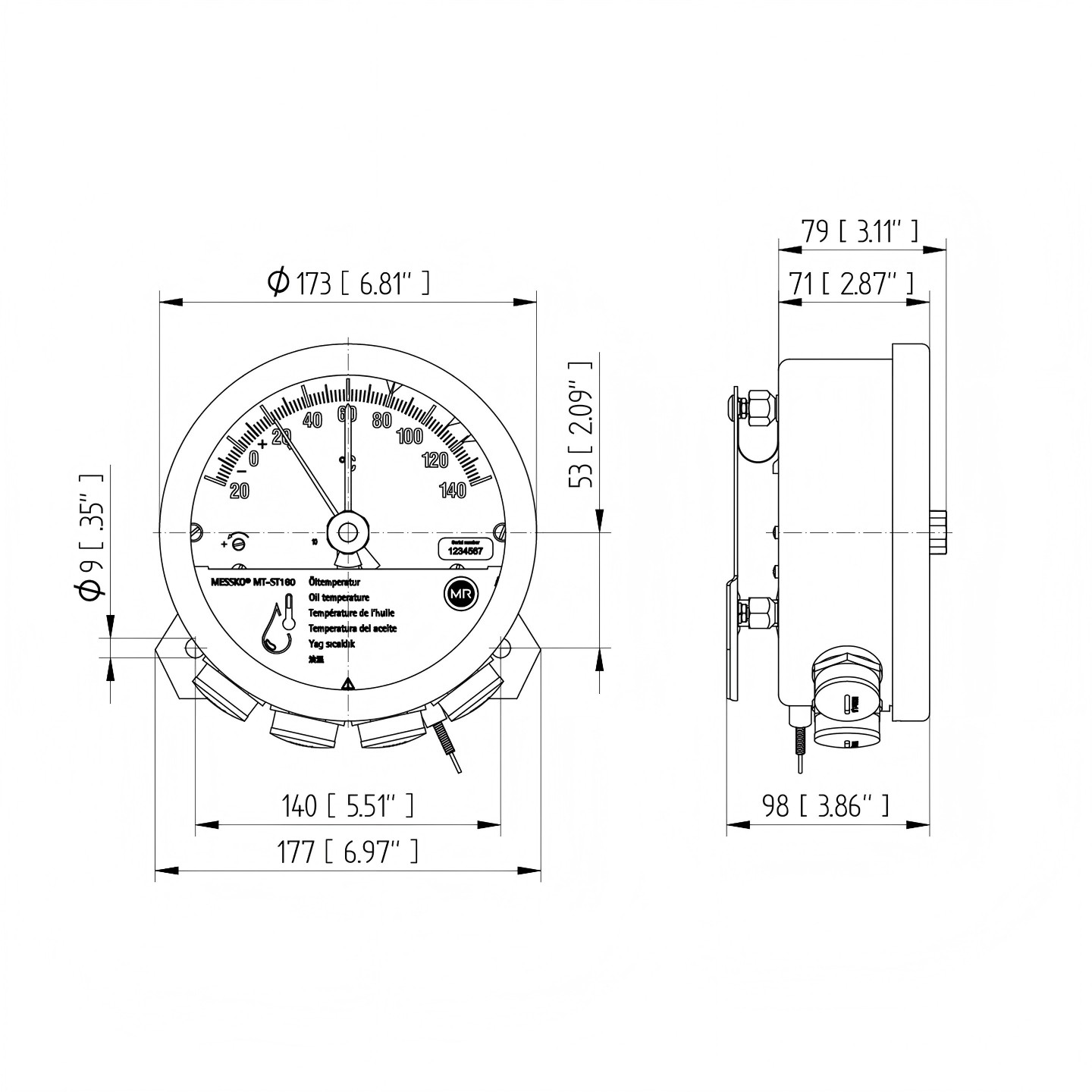

外壳： Ø 173 mm [Ø 6.81″]；深 98 mm [3.86″]
重量：约 2.5 kg
无源电流环的馈入电压 18…30 VDC 未稳压，大 10% 残余纹波，防极性
反接
输出信号 4…20 mA；无源；2 导线接线
<3.6 mA：设备诊断错误
负载电阻 750 Ω (Ub= 24 VDC)
额定绝缘电压 500 VDC/1 分钟；端子到地
重复精度 ≤ 终值的 ±.1%
