防爆风阀执行器型号:BDF30M-24库号：M413390 查看hh

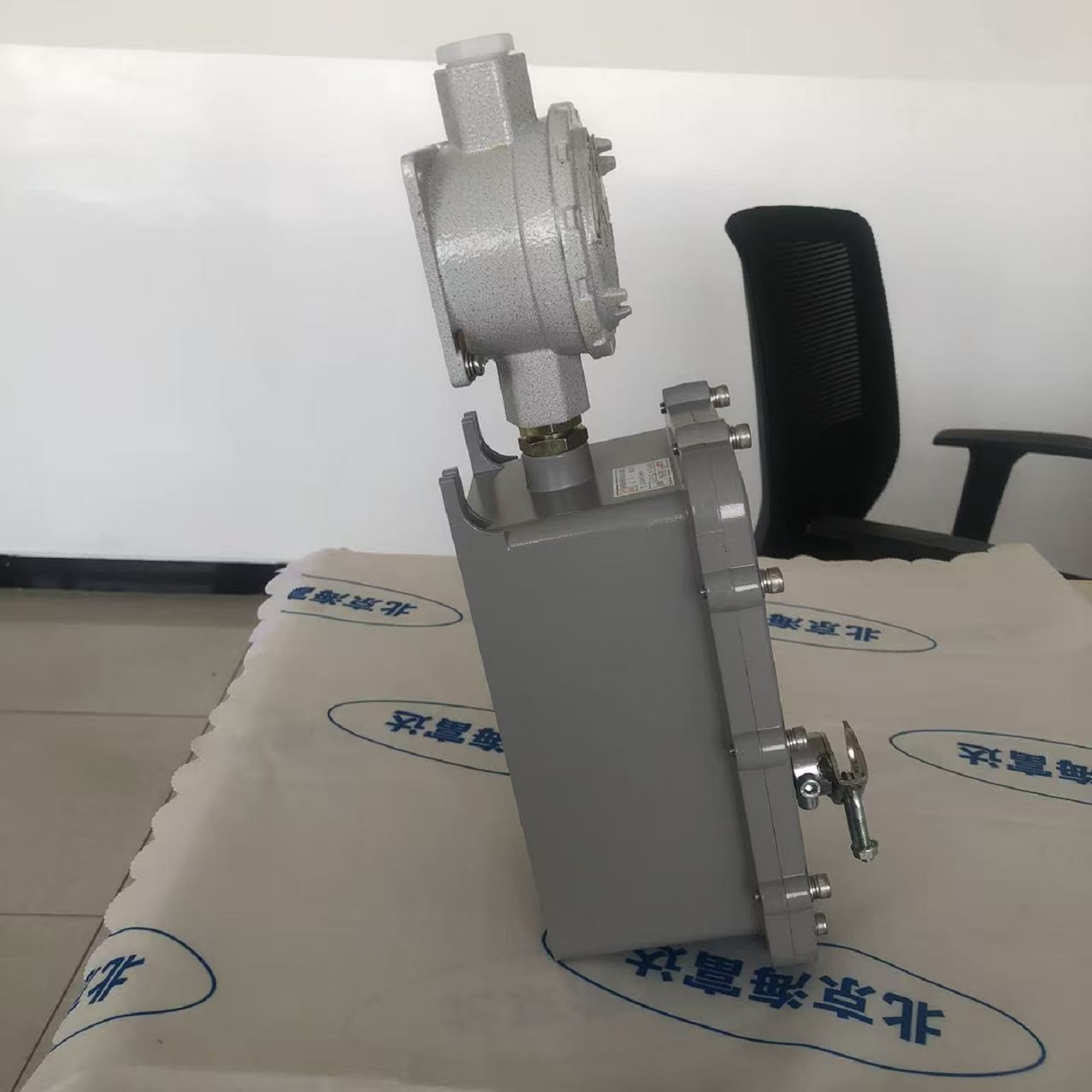

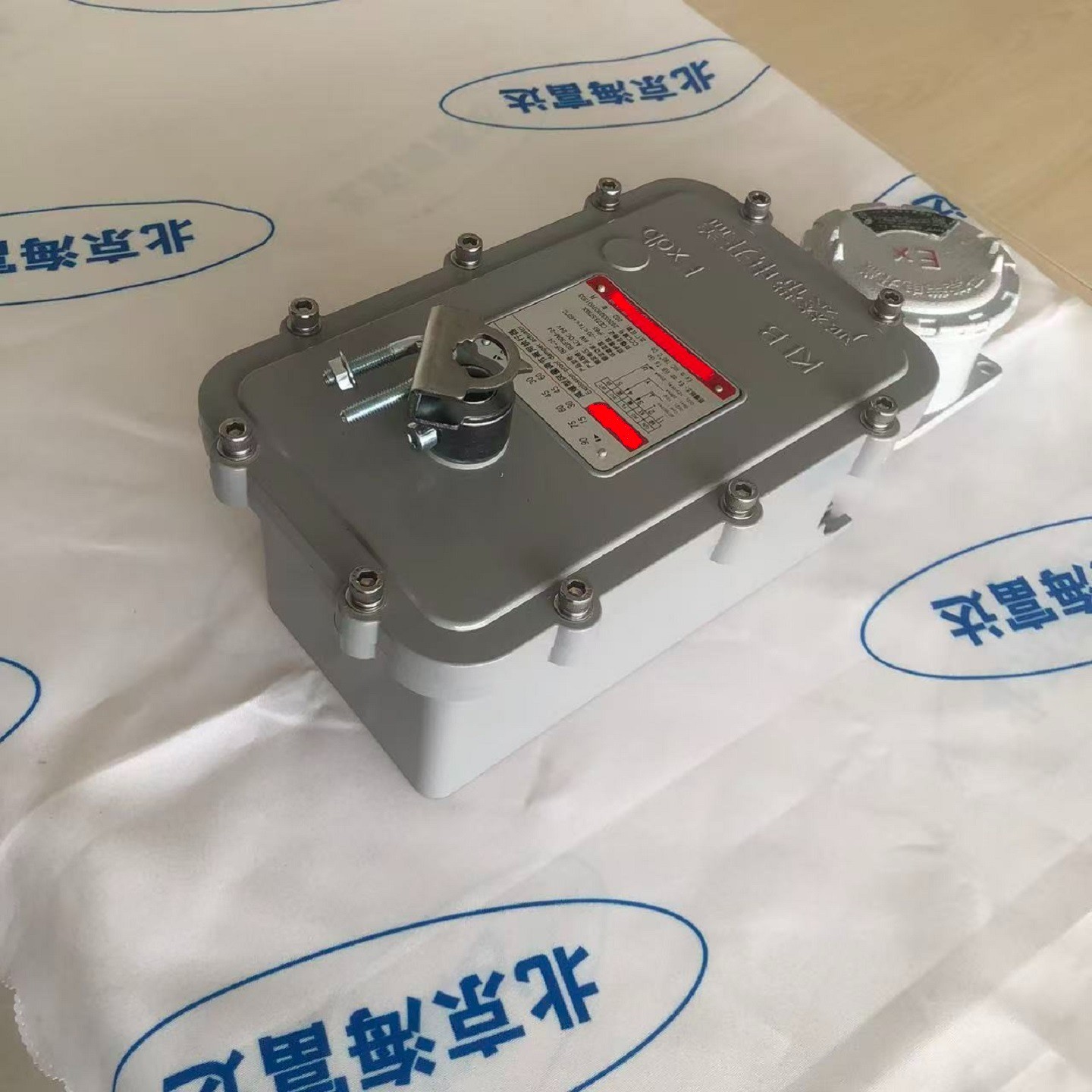

防爆风阀执行器
型号：BDF30M-24
工作电压：AC/DC 24V（交直流通用，适配楼宇自控系统）
输出扭矩：25N·m（适配DN200~DN400口径防爆风阀）
控制方式：开关型（2位/3位浮点）/模拟量型（0-10V/4-20mA信号可选）
运行角度：90°标准行程，支持机械限位调整
运行时间：80~150s（可调）
防爆等级：Ex d ⅡB T4/T6（隔爆型，适用于ⅡB类爆炸性气体1/2区环境）
防护等级：IP65（防尘防*水，适配洁净区/潮湿环境）
附加功能：内置行程开关（位置反馈）、断电保持阀位
工作温度：-20℃~+60℃
隔爆型电动执行器
防爆电气设备结构里的一种， 隔爆型防爆型式是把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内，其外壳能够承受通过外壳任何接合面或结构间隙，渗*透到外壳内部的可燃性混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃，从而达到隔爆目的。
使用爆炸性环境：
可能发生爆炸的环境（气体和粉尘）。凡涉及爆炸性物质的加工、储存运输的场所都可能形成爆炸性环境，如化工、制药等企业。在以下规定条件下不会引起周围爆炸性环境（气体和粉尘）点燃的电气设备。
Ⅱ类：除煤矿、井下之外的所有其他爆炸性气体环境用电气设备。可分三级六组：ⅡA、ⅡB、ⅡC；T1~T6 六组，Ⅲ类：爆炸性粉尘和纤维。可分为 20/21/22 三个区域。
危险场所区域：
是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型式。
1 区（Zone1）：易ran气体在仪表的正当工作过程中有可能发生或存在。
2 区（Zone2）：一般情形下，不存在易ran气体且即使偶尔发生，存在时间亦很短。
分类
BDF10F-24 431 开关型，AC/DC24V 1+2
BDF10F-230 432 开关型，AC230V 1+2
BDF10M-24 433 调节型，AC/DC24V 4
BDF10M-230 434 调节型，AC230V 4
防爆电动
BDF25F-24 441 开关型，AC/DC24V 1+3
BDF25F-230 442 开关型，AC230V 1+3
BDF25M-24 443 调节型，AC/DC24V
4
BDF25M-230 444 调节型，AC230V
4
防爆电动
BDF05T-24 451 弹簧复位，24V，5N.m 5+3
BDF05T-230 452
弹簧复位，220V，5N.m 5+3
BDF10T-24 453
弹簧复位，24V，10N.m 5+3
BDF10T-230 454
弹簧复位，230V10N.m 5+3
技术参数：
技术参数：
431、432、433、434 441、442、443、444 451、452、453、454
输出扭矩 10N.m 25N.m 5N.m、10N.m
工作电压 AC220V 或 AC/DC24V AC220V 或 AC/DC24V AC220V 或 AC/DC24V
额定功率 运行 6W，待机 1W 运行 7W，待机 1W 运行 7W，待机 2W
端子规格 1.5m ㎡ 1.5m ㎡ 1.5m ㎡
控制方式 F-开关型，M-调节型 F-开关型，M-调节型 T-断电弹簧复位
反馈信号
F-无源反馈，M-0（2）-10V
或 0（4）-20mA
F-无源反馈，M-0（2）-10V
或 0（4）-20mA
开关型无源反馈信号
运行时间 50-60s 90-120s
通电运行 120s，断电复
位 20s
旋转方向 逆时针开启 逆时针开启
通电逆时针运行，断电
顺时针复位
旋转角度 ≤ 95°，无手动控制功能
防爆标志 Ex d ⅡB T6 Gb；Ex tD A21 85℃
使用区域 气体环境 1 区和 2 区 ；粉尘环境 A21 区
防护等级 IP65
安装主轴 12-12.7mm 圆轴，长度 150mm
使用环境 ‘-10℃-60℃（不结冰，不结露），相对湿度≤90%’
接线接口 3/4 内螺纹
|
