电接点水位计/疏水电接点水位计型号:UDZ-03S-17QI-500库号：M257669 查看hh 带二次表及现场控制箱） 疏水电接点水位计
技术参数 指标、要求 备注
工作压力 16Mpa
工作温度范围 0°C-500°C
筒体高度 500mm
筒体直径 φ89mm
工作介质 汽、水
筒体材质 20G
取样点点序（mm） 0、0、+50共3点
取样管接口管径 φ28×4mm
电极
材质 chao纯氧化铝 电极长度 120mm
安装扭矩 40-45N/m
液位显示仪
外形尺寸 80×160×300mm
开孔尺寸 152×76mm
供电电压 220V AC
功能 现场显示功能（汽红水绿）、带4-20ma远传
适用液体阻值 0-500K
双色水位计是用于监视锅炉或压力容器内液位变化的仪器，通过光学折射原理以"汽红、水绿"的显示方式实时反映液气界面高度。其主要应用于发电锅炉、高压容器等工业场景
双色水位计适用于公称压力≤32MPa的蒸汽锅炉、压力容器以及管路水位的液位监测，具有无盲区或盲区少、自冲洗效果好、显示清晰、维护方便等特点，是目前监测锅炉汽泡水位的仪表。
工作原理：

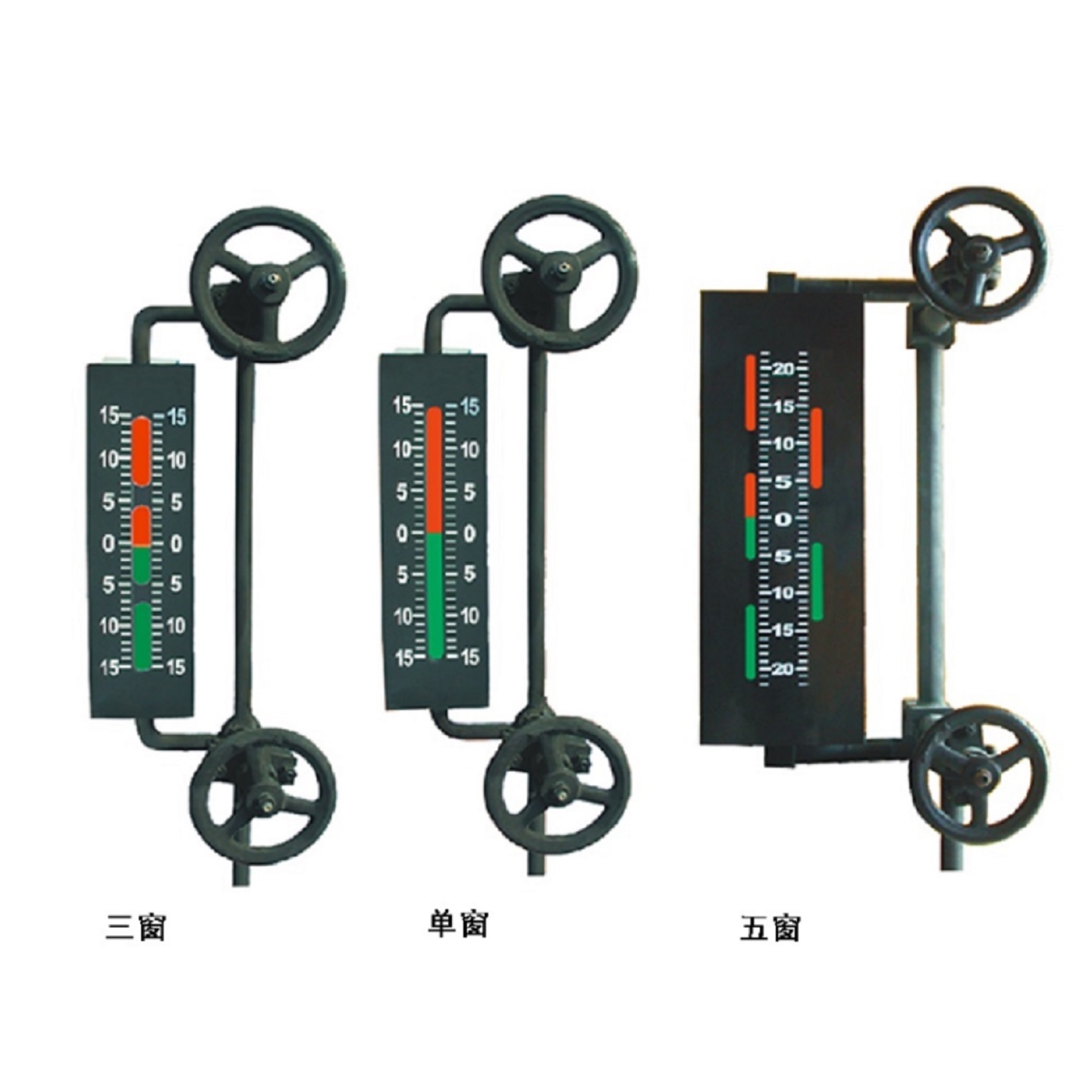

五窗、七窗水位表观察孔在表体的两条直线上，通过将观测孔交错组合消除了中间盲区。由光源发出的光通过红、绿滤色镜片，射向水位表体液腔，在表体内汽相部分，红光射向正前方，而绿光斜射到壁上被吸收。而在表体内液相部分，由于水的折射使绿光射向正前方，而红光斜射到壁上被吸收。因此在正前方观测将获得汽红、水绿；汽满全红、水满全绿的显示效果。
技术参数
公称压力:6.4,10,16,25,32 Mpa
可视范围:452m
耐温:540℃
连接方式:法兰或焊接
中xin距:600,670,850,1070 mm或按用户要求
连续可调LED光源及光源控制仪
安装方向：右侧安装
|
