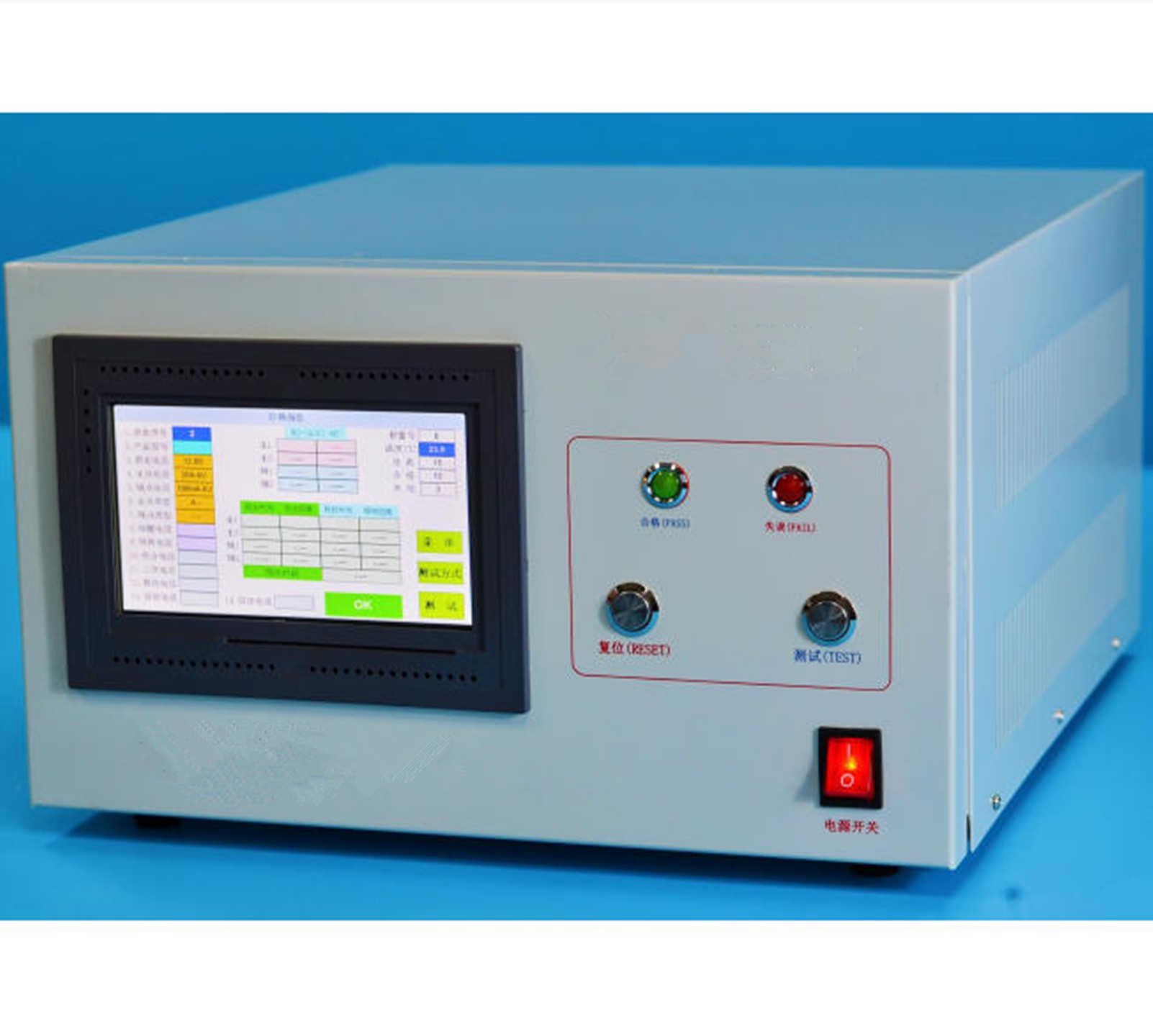

继电器综合参数测试仪/高压直流接触器测试仪 型号:ZXJCQ-220库号：M413418 查看hh
midwest-group
概述
1.简介
该仪器采用GAO速微电脑检测芯片，配合5.7 英寸大屏幕彩色液晶显示屏，REN机界面友HAO。该仪器
可与电脑连接，把测试数据送到电脑进行数据统计，可直接生成出各种参数的测试报表（可以根据客户的要求增加MES 系统上传功能）。
该仪器可检测两组主触点和两组FU助触点单体电磁继电器的线圈电阻，接触电阻，吸合电压，
二次吸合电压，释放电压，吸合时间，吸合回跳时间，释放时间，释放回跳，同步时间，保持电流、
启动电流等参数。
该仪器具有DA容量的存储器，可以存储≤200 组参数数据。方便用户使用。
2.电源供电：单相220VAC；功耗：<75W
环境温度：10 -40 ºC；相对湿度：< 80%
3.外型尺寸：450*400*250mm
二、 主要技术指标
1.环境温度：
测量范围：2-51ºC，分辨率0.01 ºC，精度±1%±0 .2 ºC
2.线圈电阻:
1-10Ω档:分辨率0.01 Ω，精度±1%±0 .02 Ω
10-100Ω档:分辨率0.1 Ω，精度±1%±0 .2 Ω
100-2000Ω档:分辨率1 Ω, 精度±1%±1 Ω
3.接触电阻：
主触点：6V/20A ;
测试范围:0-25mΩ，分辨率0.02mΩ，精度±1%±0 .02mΩ
主、FU助触点：6V/100mA。
测试范围:0-511.8mΩ，分辨率0.1mΩ，精度±1%±0 .1mΩ
4.吸合/释放电压:
电压测试范围：0-24V（5A)，分辨率0.01V，精度±1%±0 .02V
0-60V(1A)，分辨率0.1V，精度±1%±0 .1V
5.启动/保持电流:5000mA/3000mA
测试范围:5000mA/3000mA，分辨率2mA，精度±1%±10mA
6.吸合/释放时间：
测试范围：0-130mS，分辨率0.02mS，精度±1%±0 .05mS
7.吸合/释放回跳时间：
测试范围：0-130mS，分辨率0.02mS，精度±1%±0 .05mS
9.FU助触点释放回跳时间测试：
测试范围：0~130mS，分辨率0.02mS，精度±1%±0 .05mS
10.吸合脉宽/释放脉宽/间隙时间设置范围：10-500mS,精度±5mS；电流时间：50~500mS.
1
11.环境温度测量范围：5-40℃
测量误cha：±1℃(在CRT 上显示)
12.测试方式有

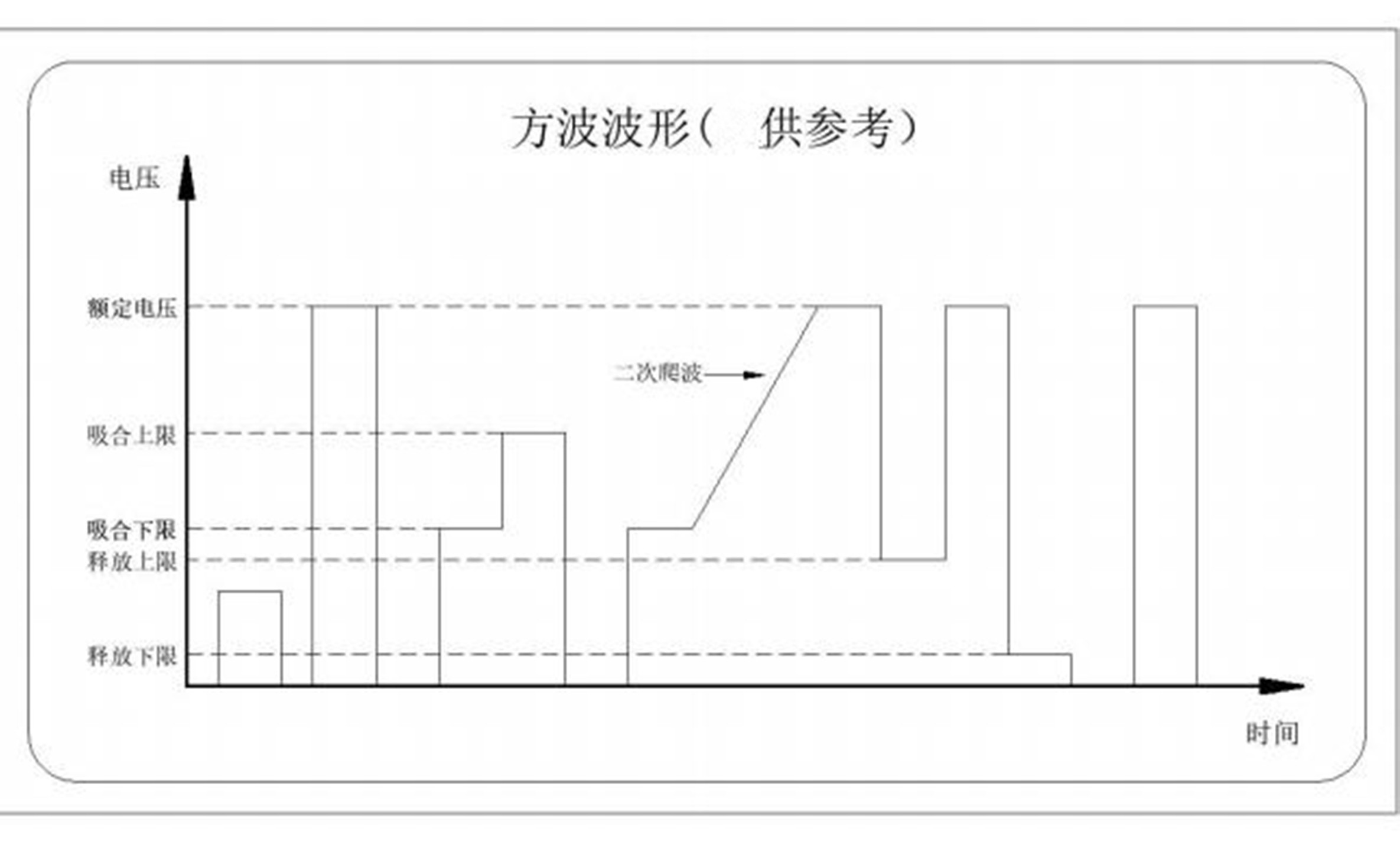

A.快测（方波）画面，

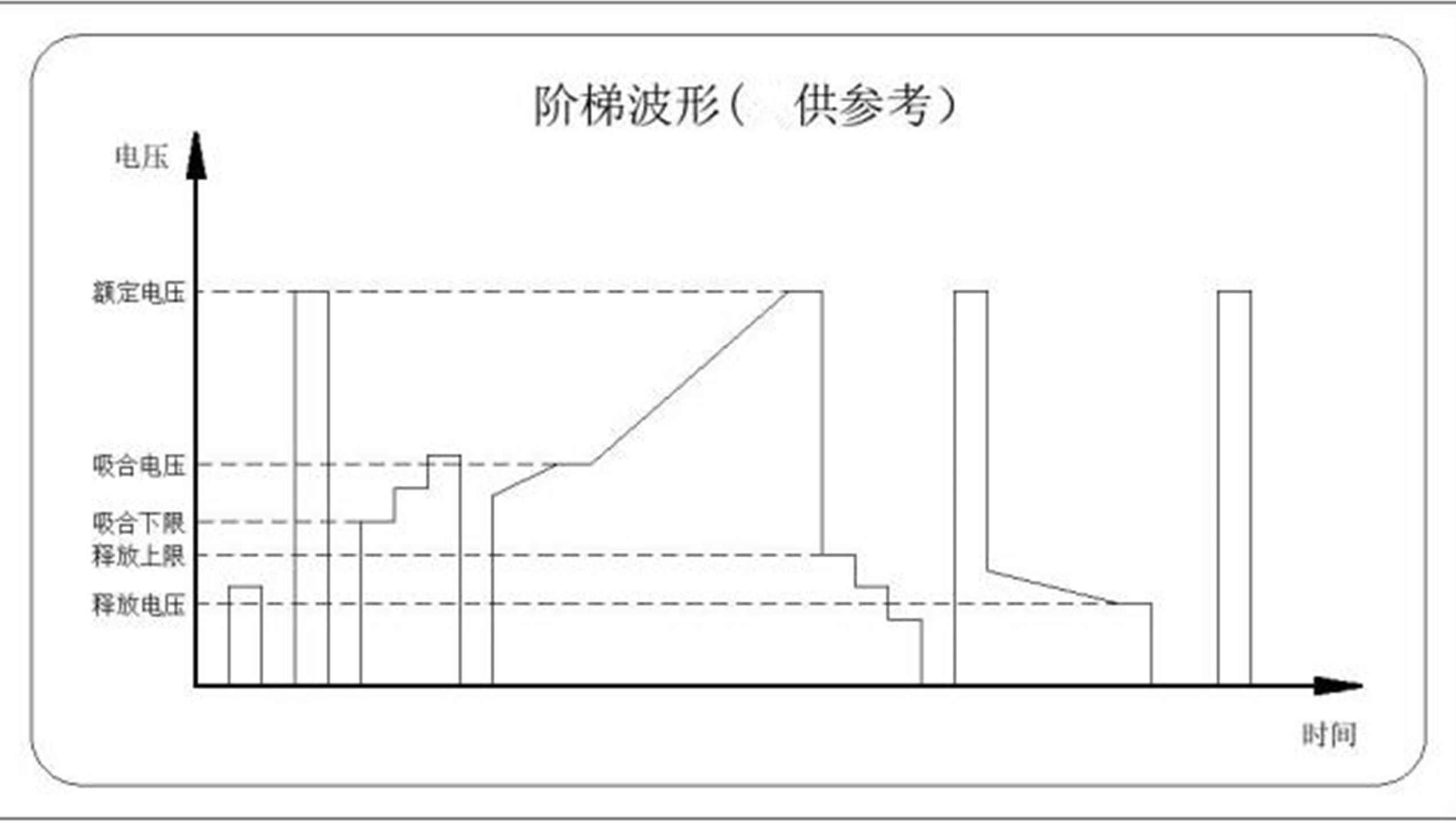

B.阶梯测试

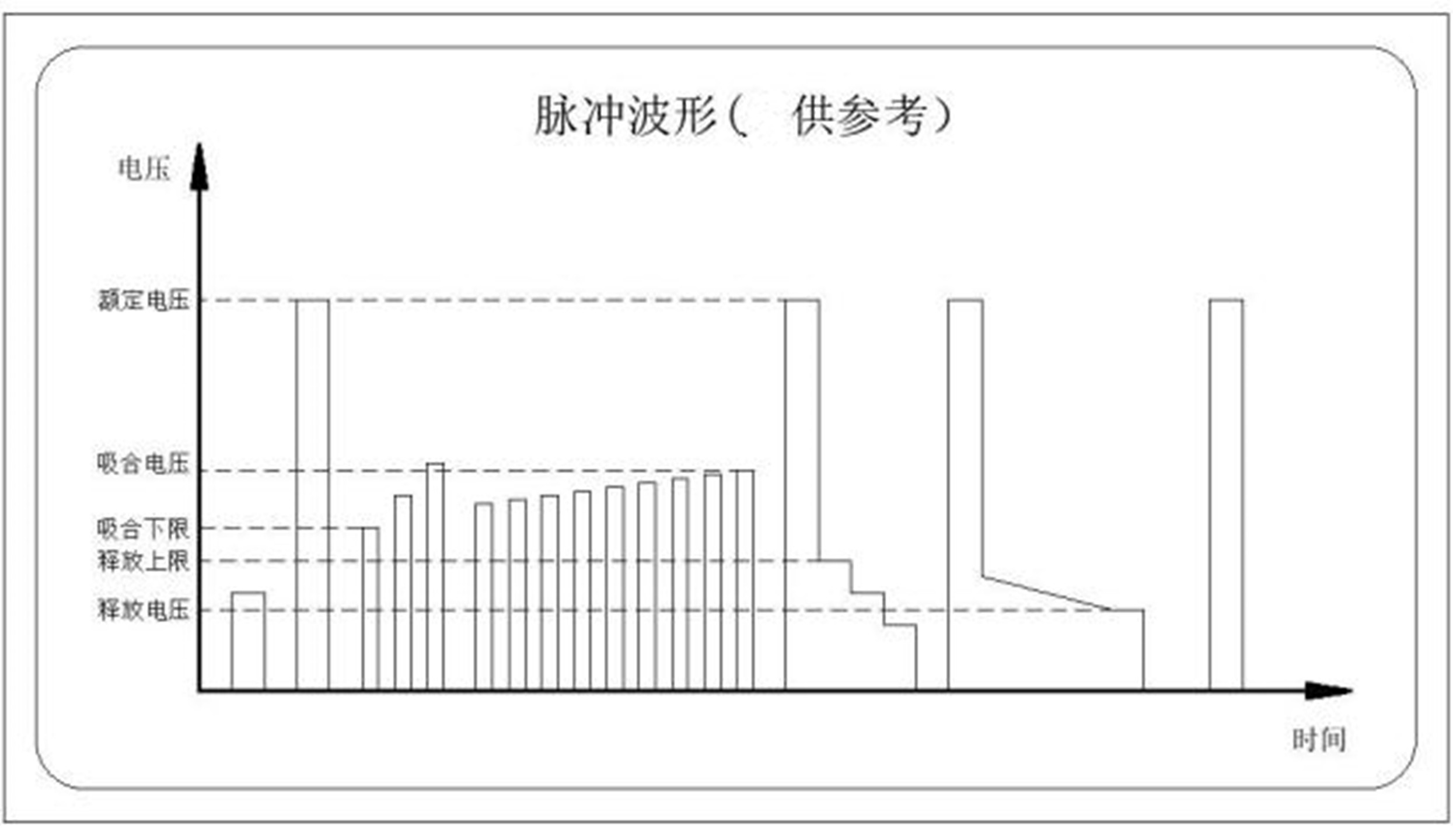

C.脉冲测试
