机车车辆轮对内距尺
使用说明书
一、简述
机车车辆轮对内距尺用于测量铁路机车、车辆轮对内侧距离。读数方式分刻线式和电子数显两种。
结构见图1。
二、主要技术参数
主要技术参数见表1 。
表1 .机车车辆轮对内距尺主要技术参数
型号 测量范围 分度值 示值误cha 读数及结构
GF218 1345～1365mm
985-1015mm 0.1mm ≤0.15mm刻线一体式
GF218-ZD 刻线组合式
GF982S 0.01mm 数显一体式
GF982S-ZD 数显组合式
三、数显读数装置操作键简介
ON/OFF（开关键） 作用：打开或关闭电源
SET（预置键） 作用：将显示数值预先设定在某一值上
▲ （数值Z大键） 作用：将显示数值Z大▼ （数值减小键） 作用：将显示数值减小
ABS/INC （相对测量键）作用：设置相对测量功能
mm/in (公英制转换键） 作用：使指示表既可显示公制（毫米）也可显示英制（英寸）
数显轮对内距尺指示表操作键简介见表2。
四、刻线一体式读数式轮对内距尺操作使用方法
1、将内距尺锁紧螺钉松开，使活动测杆处于自由状态。
2、两手握住内距尺，将其放置于两车轮内侧，使两限位钩落在两车轮轮缘Z高部位。在圆周方向移动内距尺活动测头端，找到Z小的读数，即为轮对内距。
五、数显一体式轮对内距尺操作使用方法
１、校准零位：松开锁紧螺钉 ( 这时活动测头在弹簧作用下伸至Z长位置)，打开电源开关INC ( 即使之处于ON位置 ) ，使用预置数功能。将显示数字预置到“ 置０数"(“置０数"刻在尺身上)。
２、测量操作：同刻线式轮对内距尺。
３、如每天都要使用，可不关电源，这样可免去“校准零位"操作，而耗电甚微。
六、组合式轮对内距尺操作使用方法

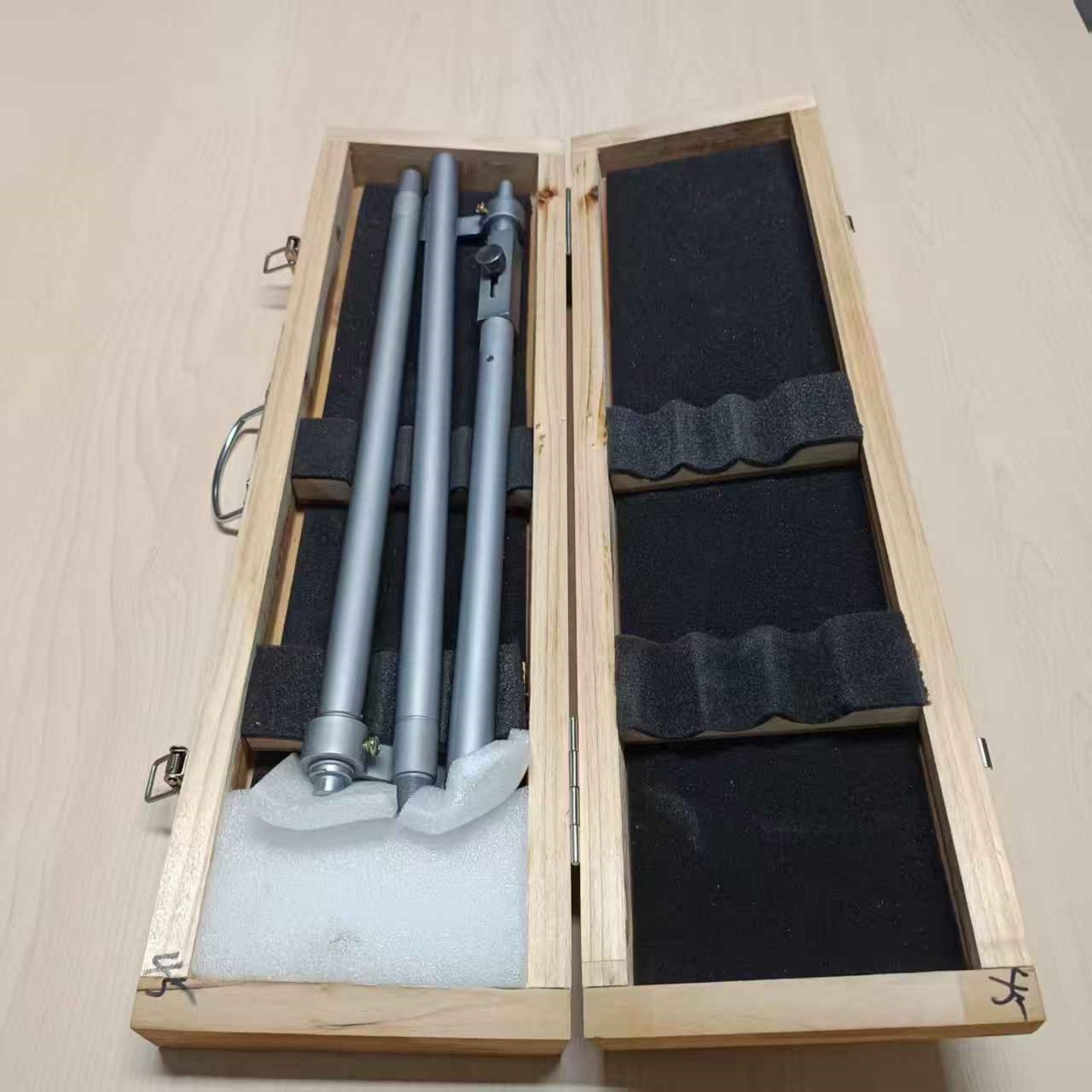

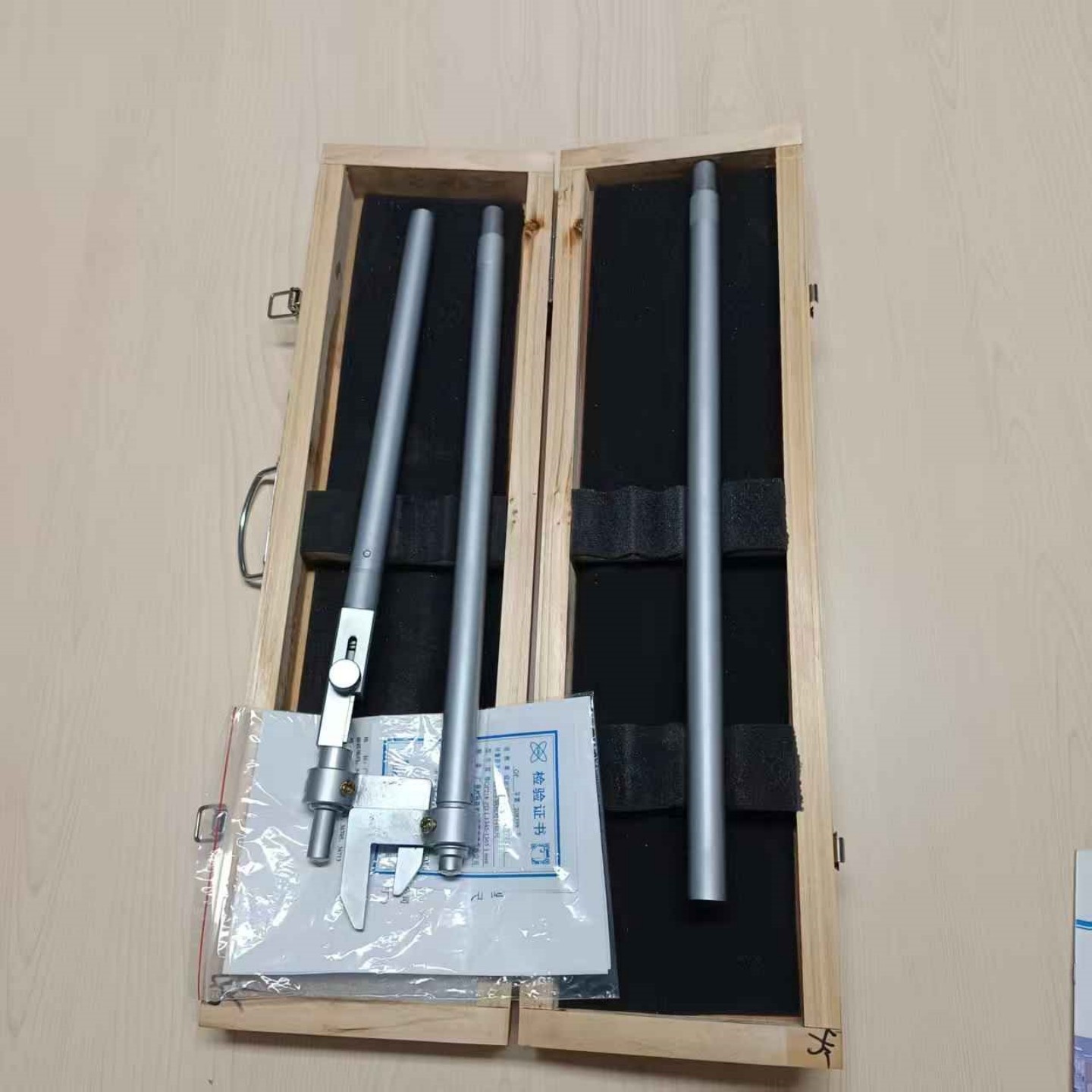

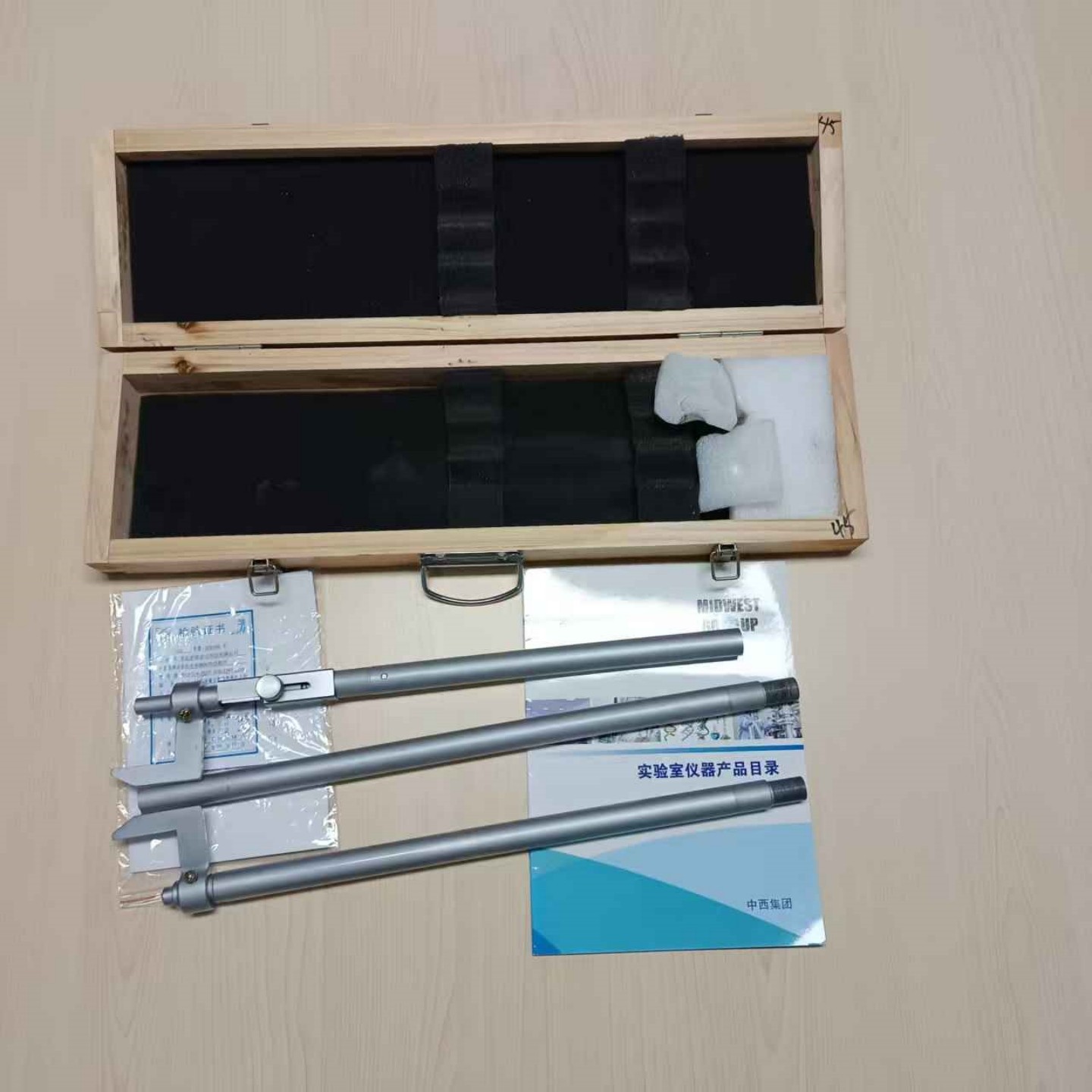

使用前将拆成两节放置箱内的内距尺通过螺纹联接为一体（注意：须拧紧），其余操作步骤同一体式内距尺。
七、使用环境
在0～40℃温度、80%以下相对湿度环境条件下使用。
八、检定标准
JJG（铁道）173 -2004《 机车车辆轮对内距尺检定规程 》
|
