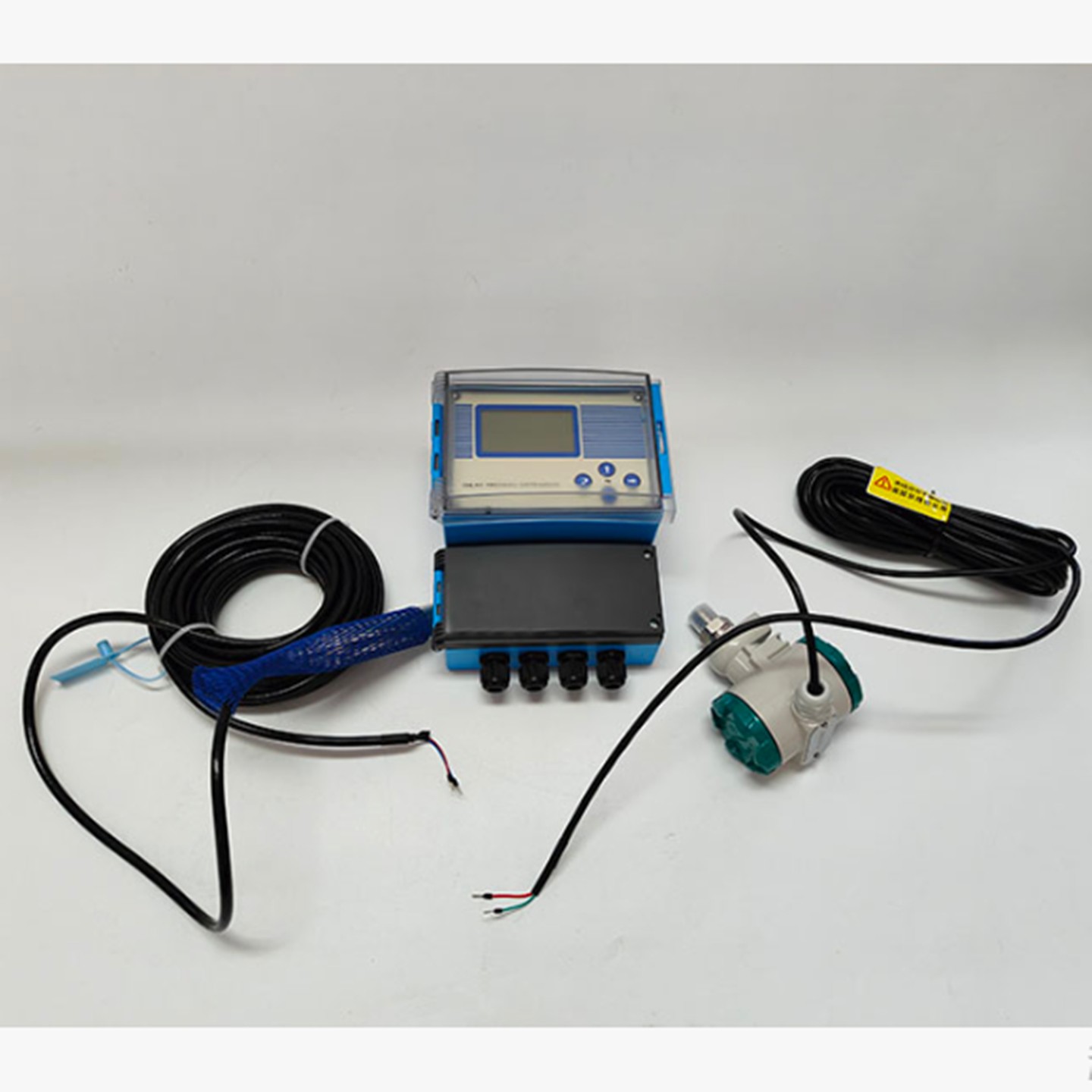

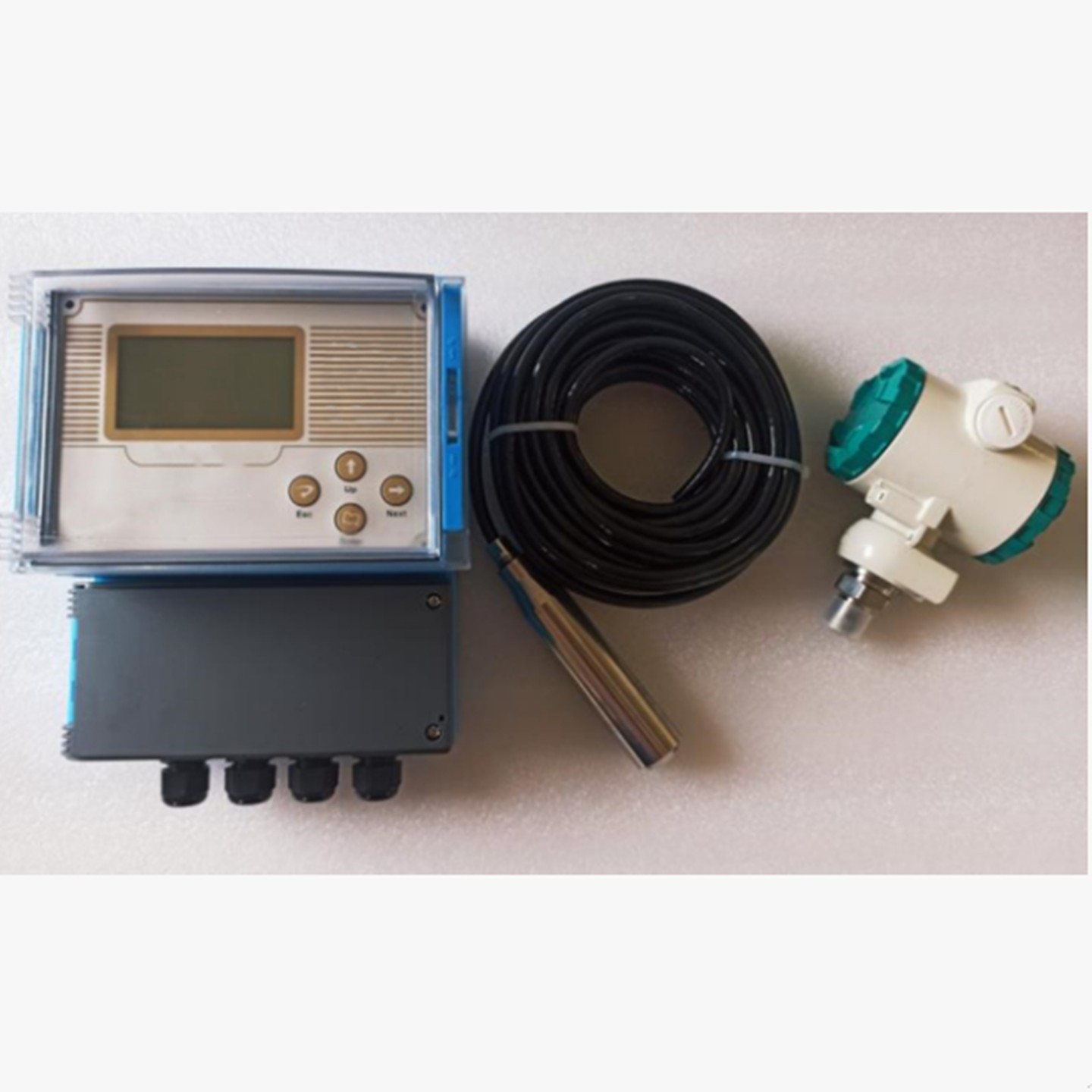

水头损失仪/在线水头损失仪 型号:LX11/ZXSSY-II库号：M400880 查看hh
midwest-group
产品概述
水头损失仪采用双水头传感器以及运用伯努力方程和雷诺系数的运算方法，适用于自|来水厂及各供水系统的滤池、压力滤器。
测量原理
液体流动时，由于液体具有粘滞性，紧贴固体边壁的液体质点粘壁面上，液流速度从零增加到主流速度，有YI|定的流速梯度，相|邻液层有摩擦力，称水流阻力每单位重量液体克服水流阻力所消|耗的机械能称为水头损失。滤池中的水头损失主要是由于滤层中滤料而产生。
产品特点
水头损失仪运用伯努力方程和雷诺系数的运算方法
采用双水头传感器，多种安装方法
4-20mA电流输出
DA电流继电器，支持多路报jing输出
RS485 传输信号输出，支持ModBus协议
LCD液晶显示窗，显示信息丰富
支架安装、法兰安装（可选）
自|动温度补偿系统；
中英文操作界面
参数

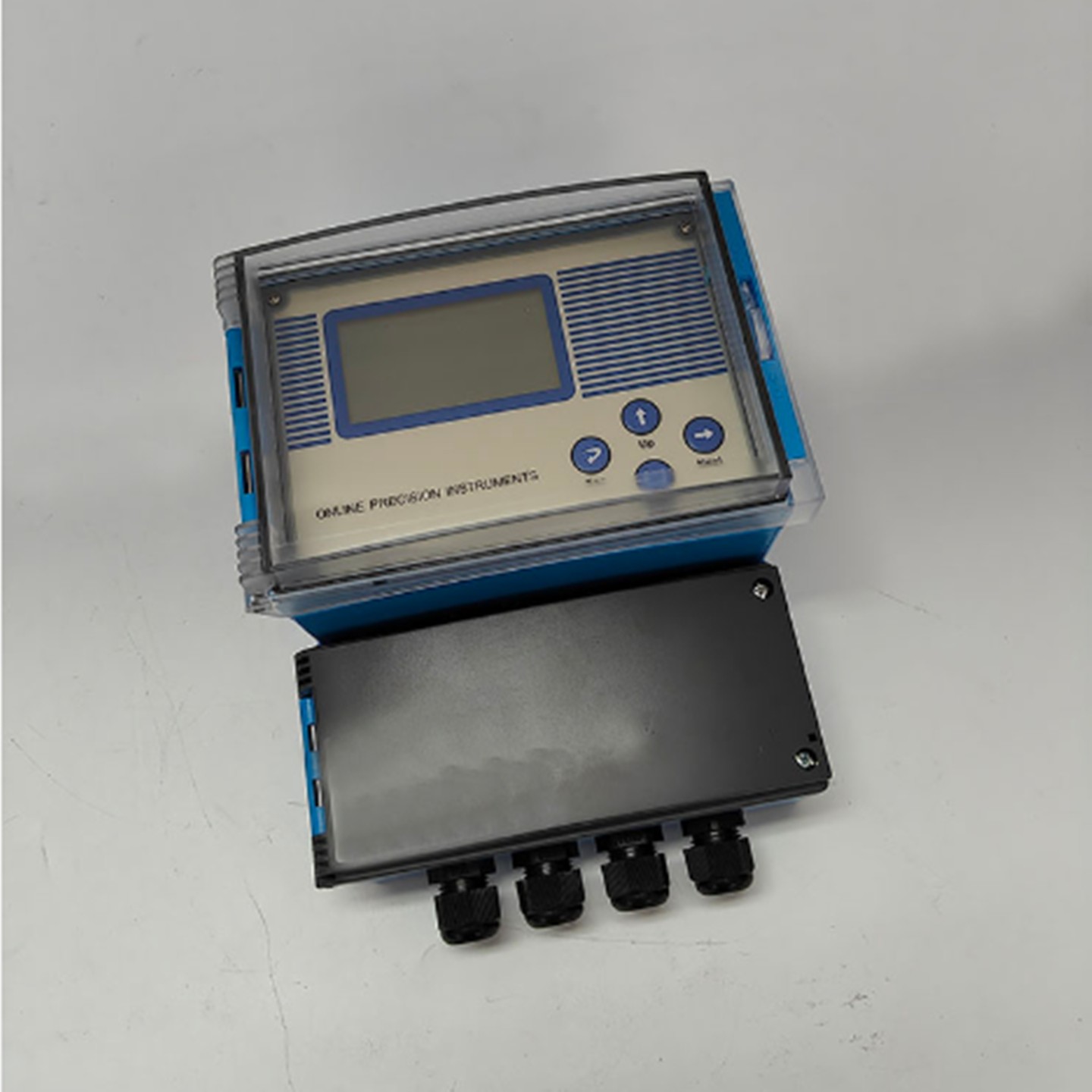

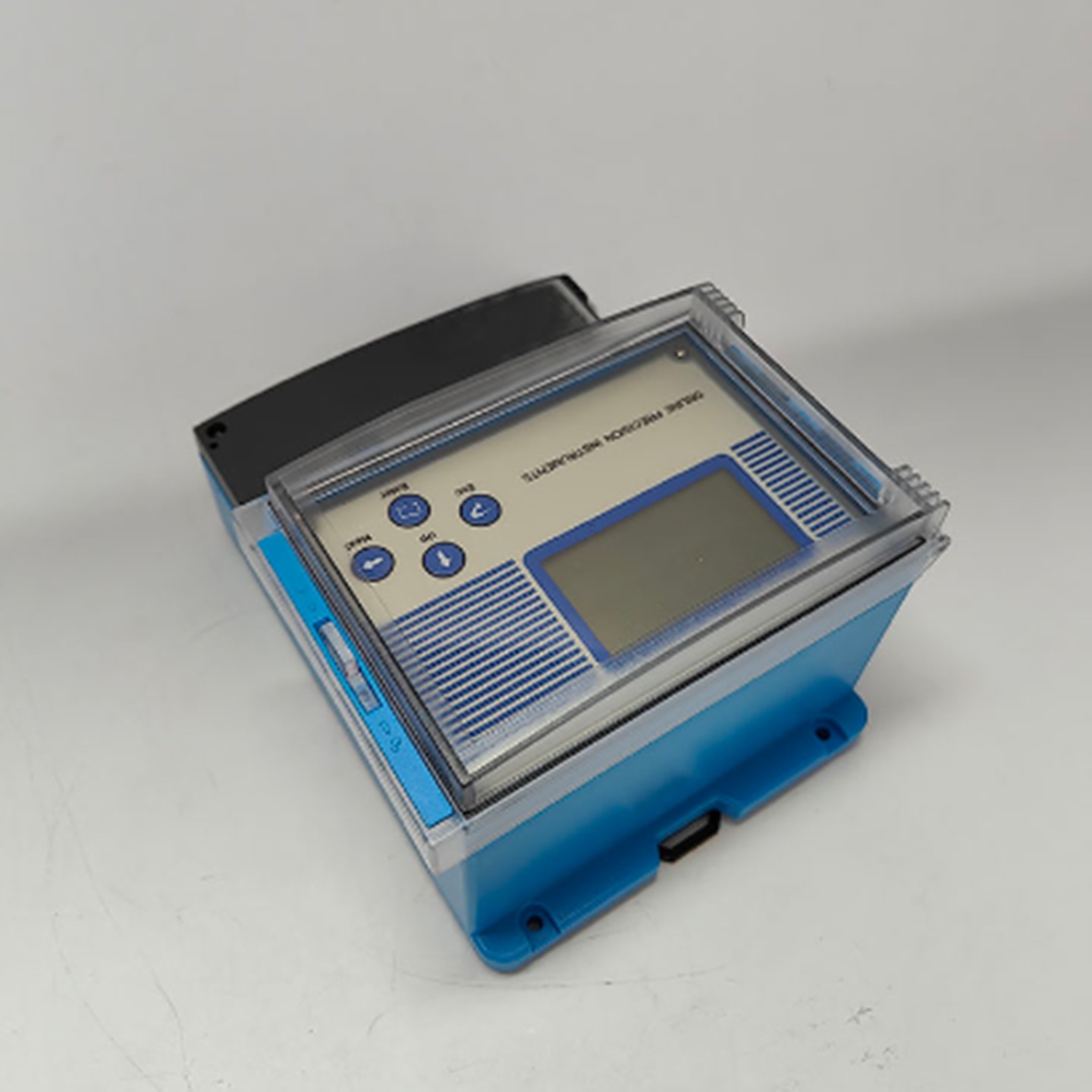

变送器参数
测量范围：0-10m
盲 区： 0.2-0.6m
显示方式：LCD液晶显示
分 辨 率：1mm
精| 确| 度：±0.25%
重 复 性：±1.0%
环境温度：-20~60℃
相对湿度：（65±20）%
模拟输出：4~20mA、负载750Ω
报jing输出：双路继电器(4路可选)
数字输出：RS485/RS232(可选)
供电电源：AC220V±10%或DC24V
防|护|等|级：IP65

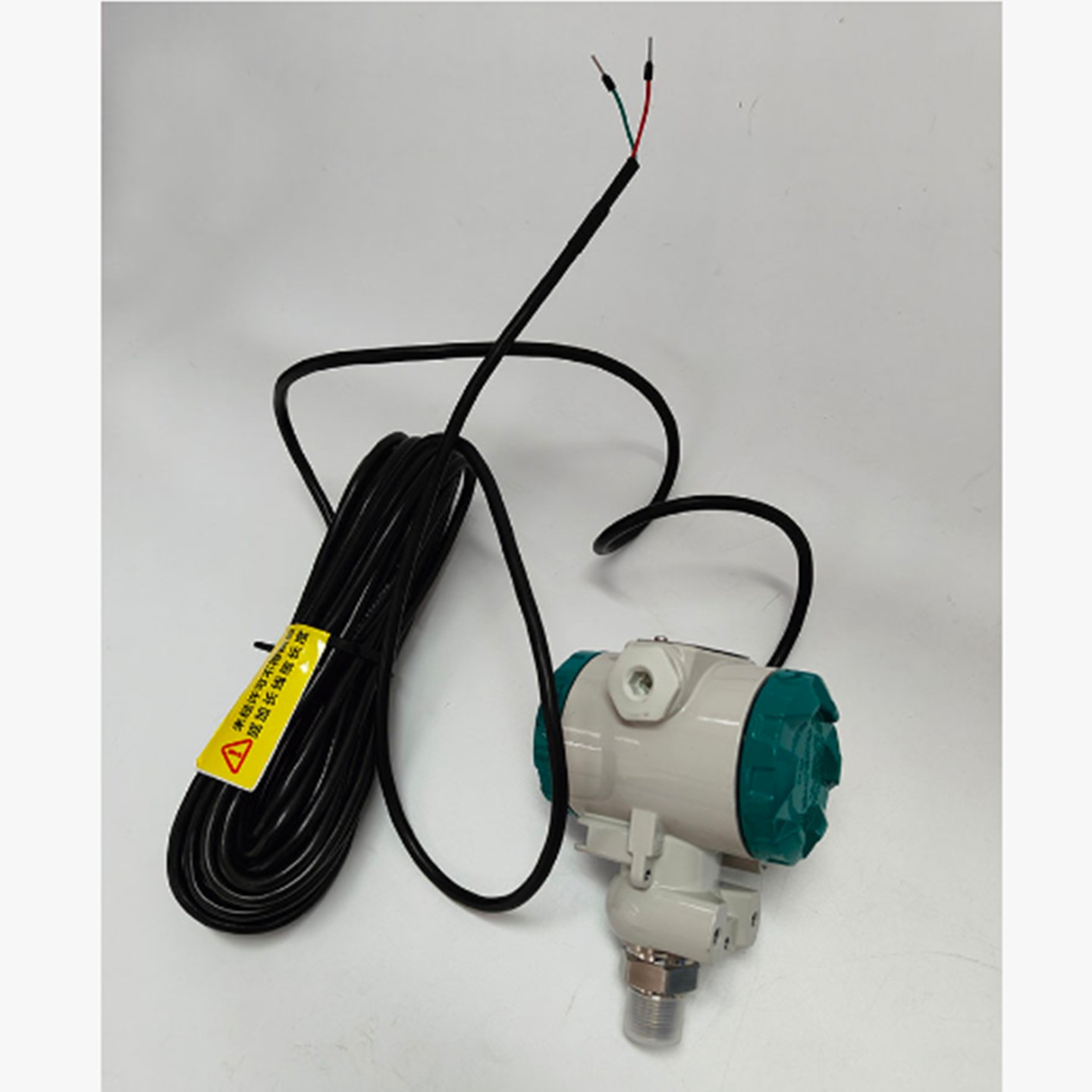

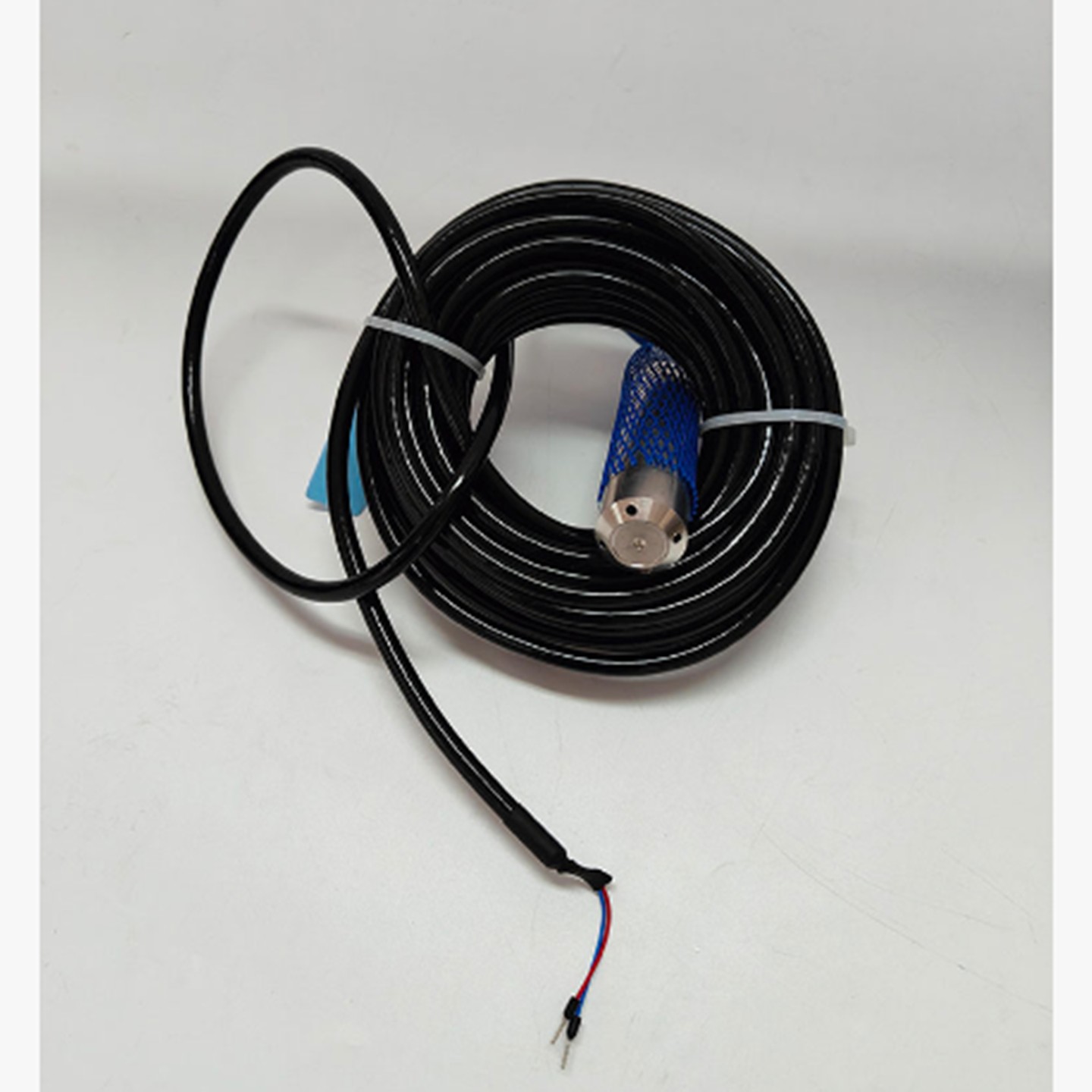

传感器参数
材 质： 不锈钢
温度范围： 0-60℃
耐 压： ＜1.0MPa
安装尺寸： G3/4
防|护|等|级： IP68
安装方式： 浸没式
连接电缆：屏蔽线缆10m (标配)中西集团
|
